凭据非传统互感器技术要求中的有关介绍，，，，，，，，非传统互感器通常选取差值法及互换采样步骤对其输出误差进行检测。。。。。非传统互感器在结构上可由电阻元件、电容元件、电磁元件之一或组合而成，，，，，，，，输出的弱信号可与电子式自动化设备以及电子式仪器仪表的信号输入端口对接。。。。。下面本文凭据非传统互感器技术前提中对互感器输出误差丈量的步骤介绍若何选取互换采样步骤丈量非传统互感器输出误差。。。。。

一互换采样步骤丈量非传统互感器输出误差根基要求

　　选取互换采样步骤对非传统互感误差进行丈量时该当使用电子互感器校验仪作为互换采样道理的误差丈量装置，，，，，，，，仪器的模数变动率不少于16位，，，，，，，，采样率不低于4KHz。。。。。采样正确度负荷0.02级互换采样装置要求。。。。。电子互感器校验仪的电压输入回路TV-D应拥有足够幼的输入电流，，，，，，，，电流输入回路TA-D应拥有足够低的输入压降，，，，，，，，使接入误差减幼到能够忽略的水平。。。。。

　　为削减试验电源颠簸和模数变动位元对丈量了局的影响，，，，，，，，通常使用屡次丈量的统计均匀值作为丈量了局。。。。。

二非传统电压互感器误差丈量

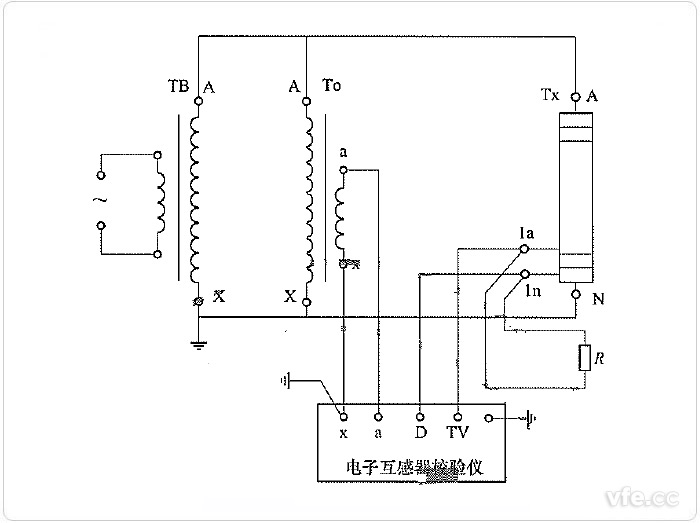

图示：互换采样丈量非传统电压互感器误差线路

　　TB——试验变压器；；；；；TO——电压比例尺度器，，，，，，，，能够由尺度器级联组合而成。。。。。

　　TX——非传统电压互感器；；；；；R——二次电压负载电阻。。。。。

　　使用互换采样法道理的误差丈量装置丈量非传统电压互感器误差的线路如上图所示。。。。。选取互换采样步骤的电子互感器校验仪采样电压比例尺度器输出参数及被试电压互感器二次输出电压，，，，，，，，通过对比尺度值及被测值输入电压误差实现对被试非传统电压互感器二次输出误差丈量。。。。。

三非传统电流互感器误差丈量

01电流互感器电流输出误差丈量

图示：互换采样法丈量非传统电流互感器电流输出误差线路

　　TO——电流比例尺度器，，，，，，，，能够由尺度器级联组合而成；；；；；

　　TX——非传统电流互感器；；；；；R——二次电流负载电阻。。。。。

　　使用互换采样道理的误差丈量装置丈量非传统电流互感器电流输出误差的线路如上图所示。。。。。这种测试步骤下采样的为电流比例尺度器的二次输出电流及被试非传统电流互感器二次输出电流，，，，，，，，电子互感器校验仪对尺度值及被试输出值比力，，，，，，，，可得出被试电流互感器二次输出电流误差。。。。。

02电流互感器电压输出误差丈量

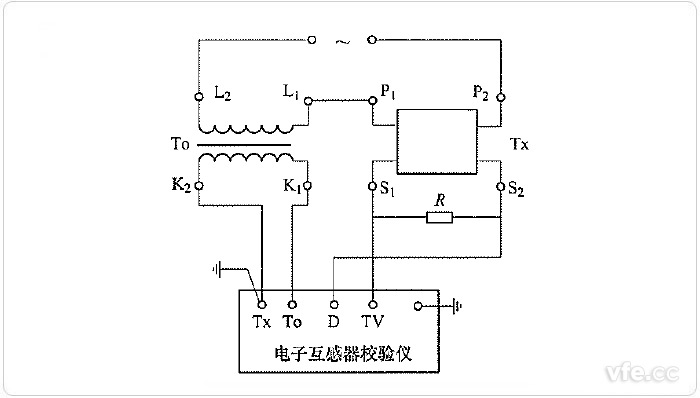

图示：互换采样法丈量非传统电流互感器电压输出误差线路

　　TO——电流比例尺度器，，，，，，，，能够由尺度器级联组合而成；；；；；

　　TX——非传统电流互感器；；；；；R——二次电压负载电阻。。。。。

　　使用互换采样道理的误差丈量装置丈量非传统电流互感器电流输出误差的线路如上图所示。。。。。这种测试步骤电流比例尺度器输出为电流信号，，，，，，，，被试非传统电流互感器二次输出通过一个负载电阻转换为电压信号;电子互感器校验仪通过采样两组输出信号变换对比，，，，，，，，能够实现对被测电流互感器二次电压输出误差进行丈量。。。。。

---
