一金风科技6MW永磁直驱风力发电机组试验系统简介

　　金风科技是我国成立最早、自主研发能力最强的风电设备研发及造作企业之一。。。。。公司主交易务为大型风力发电机组的开发研造、出产及销售，，，，，，，中试型风力发电场的建设及运营，，，，，，，是国内最大的风力发电机组整机造作商。。。。。本6MW永磁直驱风力发电机组试验系统重要实现金风科技690V、3.3kV电压等级的6MW及6MW以下永磁直驱风力发电机组机能检验。。。。。该试验台测控系统电压等级覆盖690V和3300V、机组功率覆盖1.5MW~18MW，，，，，，，690V机组最大功率达6MW。。。。。

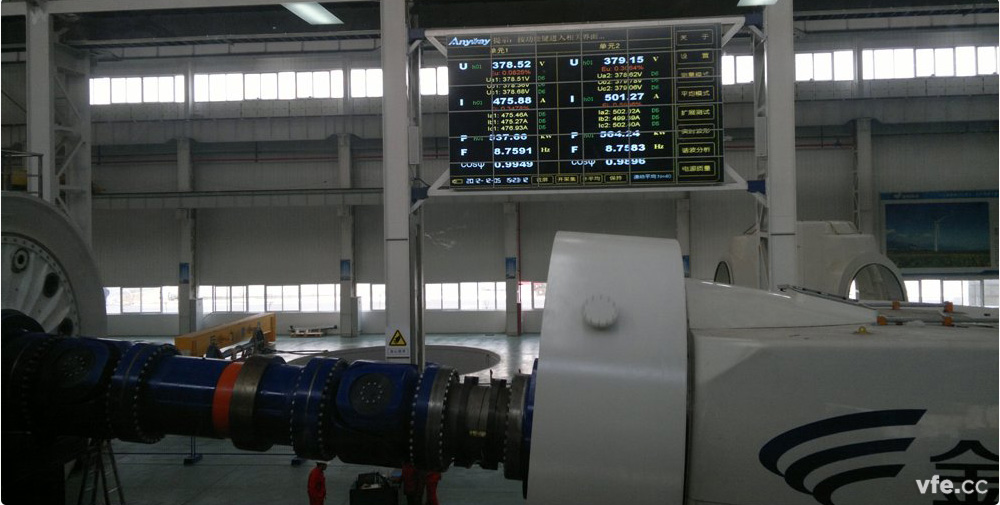

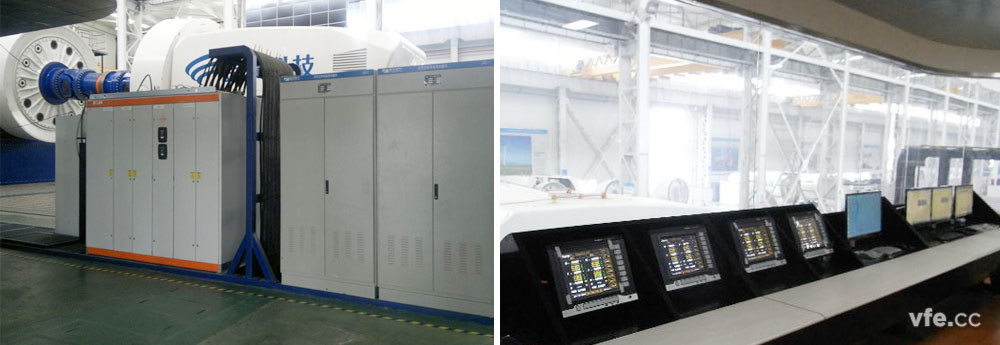

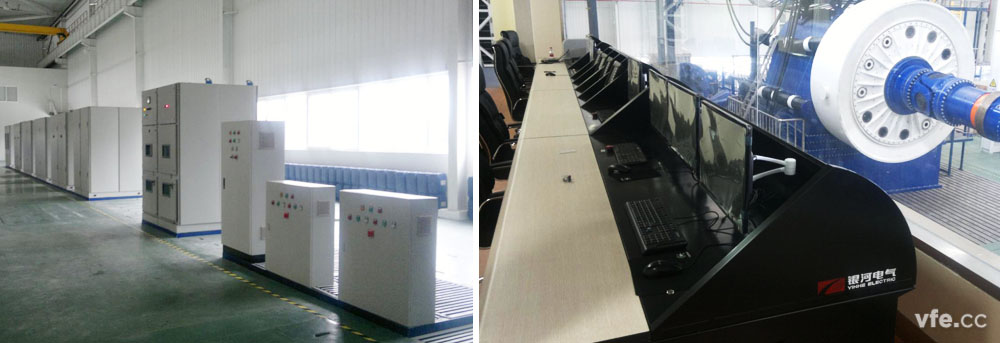

二金风科技6MW永磁直驱风力发电机组试验系统现场图片

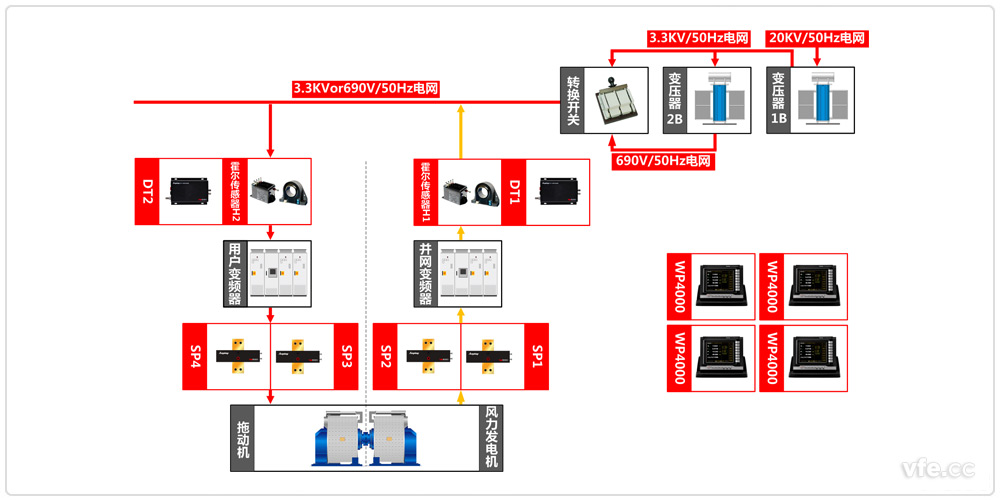

三永磁直驱风力发电机组试验系统道理框图

永磁直驱风力发电机组试验系统道理框图

　　本永磁直驱风力发电机组试验系统选取电能回馈结构，，，，，，，20kV公共电网经变压器驱动电机，，，，，，，拖动电机驱动被试电机组发电，，，，，，，被试机组发出电能经被试机组变流器回馈到拖动端，，，，，，，为拖动端变流器和电机的运行提供能量，，，，，，，在试验台内部流动实现电能回馈，，，，，，，运行过程中表部电网只必要补充损耗能量，，，，，，，极大节约运行成本。。。。。

　　如系统道理图可知电机试验台重要由WP4000变频功率分析仪、SP系列变频功率传感器、电机试验专用变频电源及操作台等组成。。。。。

四永磁直驱风力发电机组试验系统重要测试设备配置表

测点	设备名称	型号	数量	备注
DT1	数字变送器	DT233B	6	与霍尔传感器配套使用
DT2	数字变送器	DT233B	6	与霍尔传感器配套使用
SP1~2	变频功率传感器	SP332352	6
SP3~4	变频功率传感器	SP332352	6
	变频功率分析仪	WP4000	4

---
