一双速电机变频器测试系统简介

　　该双速电机变频器测试系统由高压变频器驱动节造双速电机的高速绕组和低速绕组，，，，，，，实现两种速度模式下的启动和运载试验。。。。。正确丈量双速电机驱动变频器的电压有效值、电流有效值、基波电压、基波电流、谐波电压、谐波电流、有功功率、基波功率、谐波功率等，，，，，，，全方位把握变频器的机能、运行状态。。。。。

二变频器测试系统道理框图

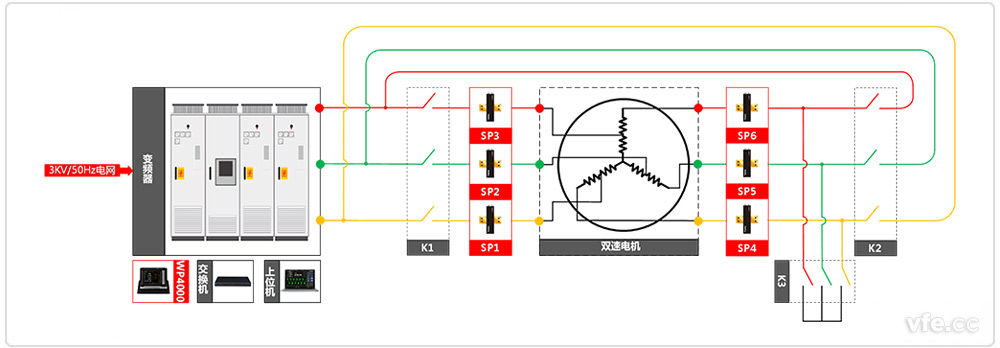

变频器测试系统道理框图

　　由系统道理框图可知，，，，，，，本变频器测试系统重要由1台WP4000变频功率分析仪配置3个SP332601C和3个SP332301C变频功率传感器，，，，，，，可测试变频器驱动高速绕组和低速绕组时的输出电参量，，，，，，，K1关合，，，，，，，K2断开，，，，，，，K3关应时，，，，，，，电机工作在高速模式；；；；；K1关合，，，，，，，K2关合，，，，，，，K3断开时，，，，，，，电机工作在低速模式。。。。。

三变频器测试系统重要设备清单

测点	设备名称	型号	数量	备注
SP1~3	变频功率传感器	SP332601C	3
SP4~6	变频功率传感器	SP332301C	3
	变频功率分析仪	WP4000	1

---
