直流电机重要有直流有刷电机和无刷直流电机两种，，，，，，出格是无刷直流电机以其杰出的工作个性在工业出产及日常生涯中利用宽泛，，，，，，本文对无刷直流电机工作道理及组成进行介绍。。。。。。。

一无刷直流电机简介

　　无刷直流电机(BLDC)以电子换向器取代了机械换向器，，，，，，所以无刷直流电机既拥有直流电机优良的调速机能等特点，，，，，，又拥有互换电机结构单一、无换向火花、运行靠得住和易于守护蹬着点。。。。。。。

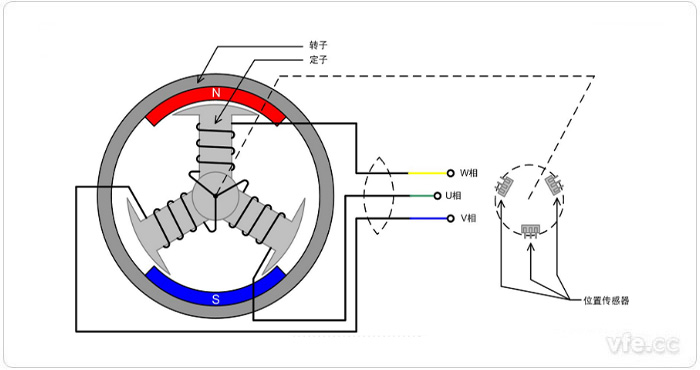

图1、无刷直流电机模型

　　无刷直流电机重要由用永磁资料造作的转子、带有线圈绕组的定子和地位传感器(无关紧要)组成。。。。。。？？？？？？杉，，，，，它和直流电机有着好多共同点，，，，，，定子和转子的结构差不多(原来的定子变为转子，，，，，，转子变为定子)，，，，，，绕组的连线也根基一样。。。。。。。但是，，，，，，结构上它们有一个显著的区别：无刷直流电机没有直流电机中的换向器和电刷，，，，，，取而代之的是地位传感器。。。。。。。这样，，，，，，电机结构就相对单一，，，，，，降低了电机的造作和守护成本，，，，，，但无刷直流电机不能自动换向(相)，，，，，，就义的价值是电机节造器成本的提高(如同样是三相直流电机，，，，，，有刷直流电机的驱动桥必要 4 只功率管，，，，，，而无刷直流电机的驱动桥则必要 6 只功率管)。。。。。。。

　　图1所示为其中一种幼功率三相、星形衔接、单副磁对极的无刷直流电机，，，，，，它的定子在内，，，，，，转子在表。。。。。。。另一种无刷直流电机的结构和这种刚刚相反，，，，，，它的定子在表，，，，，，转子在内，，，，，，即定子是线圈绕组组成的机座，，，，，，而转子用永磁资料造作。。。。。。。

　　无刷直流电机有以下的特点：

　　● 无刷直流电机的表个性好，，，，，，可能在低速下输出大转矩，，，，，，使得它能够提供大的起动转矩；；；；；；；；

　　● 无刷直流电机的速度领域宽，，，，，，任何速度下都能够全功率运行；；；；；；；；

　　● 无刷直流电机的效能高、过载能力强，，，，，，使得它在拖动系统中有杰出的阐发；；；；；；；；

　　● 无刷直流电机的再生造动成效好，，，，，，由于它的转子是永磁资料，，，，，，造动时电机能够进入发电机状态；；；；；；；；

　　● 无刷直流电机的体积。。。。。。。，，，，，功率密度高；；；；；；；；

　　● 无刷直流电机无机械换向器，，，，，，选取全封关式结构，，，，，，能够预防尘土进入电机内部，，，，，，靠得住性高；；；；；；；；

　　● 无刷直流电机比异步电机的驱动节造单一。。。。。。。

二无刷直流电机工作道理

　　无刷直流电机的定子是线圈绕组电枢，，，，，，转子是永磁体。。。。。。。若是只给电机通以固定的直流电流，，，，，，则电机只能产生不变的磁。。。。。。。，，，，，电机不能动弹起来，，，，，，只有实时检测电机转子的地位，，，，，，再凭据转子的地位给电机的分歧相通以对应的电流，，，，，，使定子产生方向均匀变动的旋转磁。。。。。。。，，，，，电机能力够随着磁场动弹起来。。。。。。。

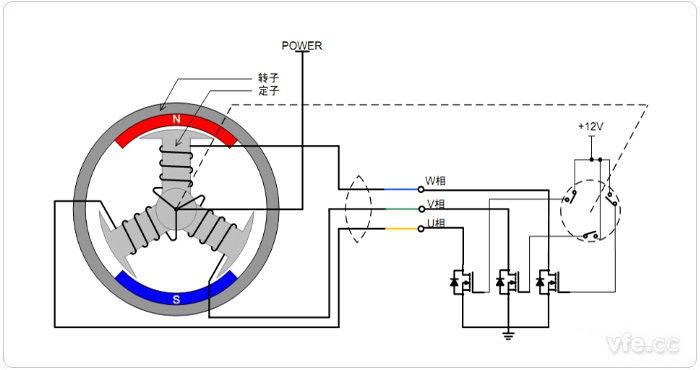

　　如图2所示为无刷直流电机的动弹道理示意图，，，，，，为了方便描述，，，，，，电机定子的线圈中心抽头接电机电源 POWER，，，，，，各相的端点接功率管，，，，，，地位传感器导通时使功率管的 G极接 12V，，，，，，功率管导通，，，，，，对应的相线圈被通电。。。。。。。由于三个地位传感器随着转子的动弹，，，，，，会顺次导通，，，，，，使得对应的相线圈也顺次通电，，，，，，从而定子产生的磁场方向也不休地变动，，，，，，电机转子也随着动弹起来，，，，，，这就是无刷直流电机的根基动弹道理——检测转子的地位，，，，，，顺次给各相通电，，，，，，使定子产生的磁场的方向陆续均匀地变动。。。。。。。

图2：无刷直流电机动弹道理示意图

三无刷直流电机的驱动步骤

　　无刷直机电机的驱动方式按分歧类别可分多种驱动方式，，，，，，它们各有特点。。。。。。。

　　按驱动波形：

　　● 方波驱动，，，，，，这种驱动方式实现方便，，，，，，易于实现电机无地位传感器节造；；；；；；；；

　　● 正弦驱动，，，，，，这种驱动方式能够改善电机运行成效，，，，，，使输着力矩均匀，，，，，，但实现过程相对复杂。。。。。。。同时，，，，，，这种步骤又有SPWM 和 SVPWM(空间矢量PWM)两种方式，，，，，，SVPWM的成效好于SPWM。。。。。。。

---
