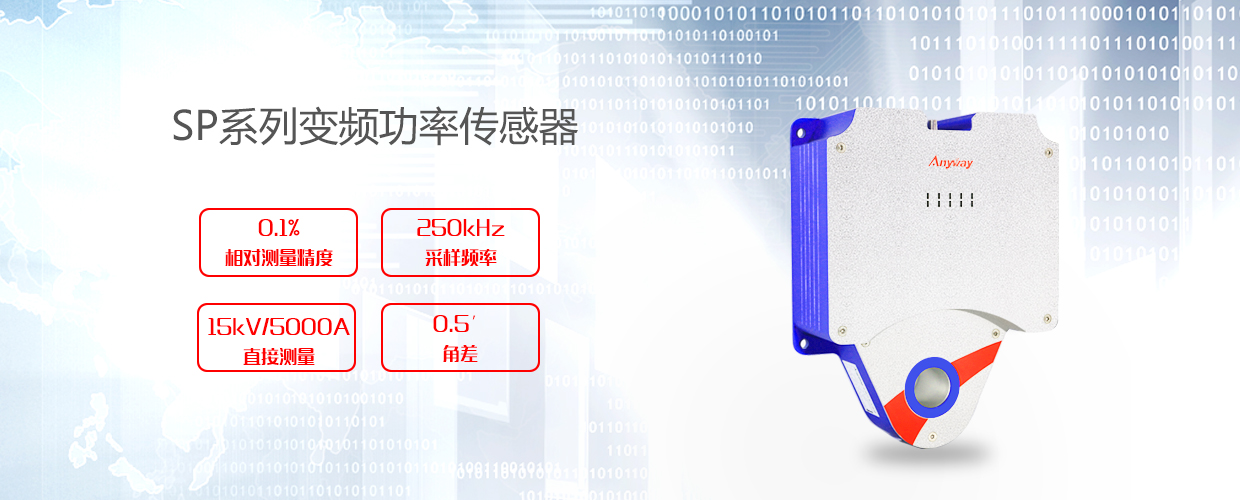

一SP系列变频功率传感器概述
SP系列变频功率传感器是东升国际官网在多年从事以变频电量的个性、利用与丈量为重要钻研对象的科研与实际索求中，，，，，融合当现代界先进的丈量理论，，，，，结合当前紧迫的电测领域工程测试利用和钻研需要，，，，，以前沿工艺伎俩研造而成的一种新型数字量输出光纤传感器。。。。。。。
SP系列变频功率传感器是AnyWay系列变频功率分析仪的重要功率单元。。。。。。。SP系列变频功率传感器集电压、电流丈量通路于一体，，，，，可在宽频率领域内能同时保障比差和角差丈量正确度指标。。。。。。。其前端数字化设计使其能够在复杂电磁环境下实现变频电量、工频电量、直流电量等各类电参量的高精度丈量。。。。。。。
SP系列变频功率传感器合用于带宽100kHz以内，，，，，电流5000A、电压15000V的变频电参量的高精度丈量。。。。。。。宽泛利用于舰船电力推动，，，，，装甲牵引传动，，，，，电气化轨路交通，，，，，电动汽车等所有必要变频调速的电气系统及风力发电、光伏发电等新能源发电并网系统等的电气产品检试验、能效计量检测及谐波检测。。。。。。。
表观360°

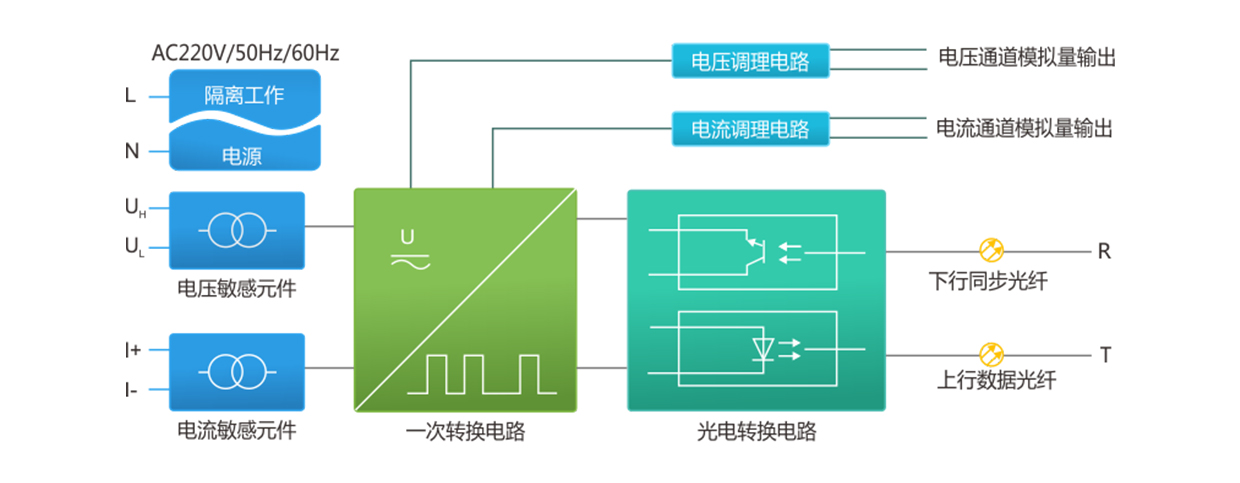

二SP系列变频功率传感器组成道理
SP系列变频功率传感器属于电压、电流组合型的电子式传感器。。。。。。。SP系列变频功率传感器基于前端数字化道理设计。。。。。。。重要蕴含电压敏感元件、电流敏感元件、一次转换电路、隔离工作电源、光电转换电路及光纤传输系统等组成。。。。。。。
电压敏感元件及电流敏感元件接管来自一次线路的高电压、大电流信号，，，，，变换为一次转换电路能够接受的低电压、幼电流模拟信号，，，，，一次转换电路将模拟信号转换为数字信号以及尺度的模拟量信号。。。。。。。SP变频功率传感器提供的数字信号经过光电转换电路通过光纤传输系统与AnyWay系列变频功率分析仪通讯进行数据处置以及显示，，，，，模拟量通讯接口能够与其他数采系统通讯急剧构建高精度功率丈量系统。。。。。。。
隔离工作电源在AC220V电网与一次电路之间成立电气隔离，，，，，并为一次电路提供工作电源。。。。。。。
光纤传输系统蕴含上行数据光纤和下行同步光纤。。。。。。。上行数据光纤用于传输变频功率传感器的高速采样数据，，，，，下行同步光纤对一次转换电路进行量程转换节造，，，，，并提供采样时钟实现与其它传感器之间的同步采样。。。。。。。模拟量接口输出尺度的2.5V模拟量信号，，，，，为与表部数采系统提供尺度的丈量接口。。。。。。。
目前合用于变频电量丈量的电压传感器重要是霍尔电压传感器。。。。。。；；；；；；； ；舳缪勾衅骺刹庾罡叩缪刮6400V，，，，，其带宽低于1kHz，，，，，精度约1%。。。。。。。
SP系列变频功率传感器尺度型号的最高测试电压可达15kV(特殊定造可达20kV)，，，，，典型带宽100kHz，，，，，精度为0.1%。。。。。。。
角差是影响功率丈量正确度的主题指标，，，，，尤其是在电机空载试验、大型电力变压器短路试验等功率因数工况下，，，，， 角差是影响功率丈量正确度的主题指标。。。。。。。
除了电压、电流互感器之表，，，，，目前合用于变频电量丈量的诸如霍尔电压传感器，，，，，霍尔电流传感器，，，，，罗氏线圈等等均不提供角差指标，，，，，选取该类传感器构建的功率测试系统，，，，，功率丈量正确度不足科学保险。。。。。。。
SP系列变频功率传感器耗费数年钻研成功的利用于变频电量高精度丈量的新型功率传感器，，，，，拥有自主知识产权的电压、电流敏感元件，，，，，拥有微幼的相移指标。。。。。。。并且由于将电压、电流传感器组合为一体，，，，，大大简化了相位赔偿电路。。。。。。。SP变频功率传感器角差指标为0.5′，，，，，满足低功率因数下的高精度丈量。。。。。。。
凭据被测电压凹凸和电流大幼选择相宜量程的传感器以保障丈量精度，，，，，险些成了每一个丈量工程师的根基学问。。。。。。。
然而，，，，，在各类电气设备的科学试验中，，，，，统一个电压或者电流，，，，，在分歧的工况下其幅值的动态领域往往很大。。。。。。。好比电机或变压器的空载与短路试验，，，，，前者电压高，，，，，电流幼，，，，，后者电压低，，，，，电流大。。。。。。。当电压、电流的凹凸大幼差距较大时，，，，，通常选取多个分歧量程电压、电流传感器，，，，，搭建换挡开关电路对其进行选择，，，，，使传感度量程与被测信号尽量匹配，，，，，以满足丈量精度的必要。。。。。。。
对于高压大电流而言，，，，，多传感器及换挡开关成本高，，，，，占地面积大，，，，，靠得住性也较差。。。。。。。为相识决这些问题，，，，，出现了合用工频丈量的多绕组电磁式电压、电流互感器，，，，，能够通过对副边进行低电压幼电流换挡，，，，，在肯定水平上拓宽保障精度的丈量领域。。。。。。。
然而，，，，，对于霍尔电压、电流传感器蹬酌于变频电量丈量的传感器而言，，，，，市场上尚无副边换挡产品，，，，，往往换挡开关的造价远远超过传感器自身的价值。。。。。。。
SP系列变频功率传感器的电压、电流通路均设置了8个档位，，，，，每个档位只丈量在本档位量程的50%~100%领域内的信号，，，，，实现了电压0.75%Un~150%Un、电流1%In~200%In领域内的高正确度丈量。。。。。。。选取无缝自动转换量程技术，，，，，档位切换时，，，，，数据不迷失的特点可满足宽幅值领域内的动态丈量，，，，，全面纪录被测信息，，，，，不放过每一个细节变动。。。。。。。AnyWay称为2的N次方自动转换量程规划，，，，，N每增长1，，，，，可有效拓宽一倍的高精度丈量领域。。。。。。。
以SP103202BP变频功率传感器定名为例：
SP为变频功率传感器鉴别符，，，，，103和202别离暗示传感器的额定电压(UN)及额定电流(IN) ，，，，，额定电流单元为A，，，，，额定电压 单元为V，，，，，数值参照科学计数法，，，，，即ax10n大局。。。。。。。前两位数字为a，，，，，第三位为指数n，，，，，即103暗示10*103=10000V，，，，，即202暗示20*102=2000A。。。。。。。
B暗示精度，，，，，界说如下：
A：电压、电流精度为读数的0.05%，，，，，功率精度为读数的0.05%(功率因数=1)；；；；；；； ；
B：电压、电流精度为读数的0.1%，，，，，功率精度为读数的0.1%(功率因数=1)；；；；；；； ；
C：电压、电流精度为读数的0.2%，，，，，功率精度为读数的0.2%(功率因数=1)；；；；；；； ；
P暗示拥有模拟量和数字量两种输出接口的SP变频功率传感器，，，，，界说如下：
即SP103202BP暗示该传感器的电压、电流精度为读数0.1%，，，，，功率精度为读数的0.1%(功率因数=1，，，，，额定电压，，，，，额定电流前提下)；；；；；；； ；额定电压UN为10kV，，，，，额定电流IN为2000A;电压有效测试领域为75V～15kV；；；；；；； ；电流有效测试领域为20A～4000A。。。。。。。输出信号为光纤信号和2.5V模拟量信号。。。。。。。
| 电压 | 型号 | 电流 | 电压 | 型号 | 电流 | 电压 | 型号 | 电流 |
| 380V |
SP381101XP SP381201XP SP381301XP SP381401XP SP381601XP SP381102XP SP381202XP SP381302XP SP381402XP SP381502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
690V |
SP691101XP SP691201XP SP691301XP SP691401XP SP691601XP SP691102XP SP691202XP SP691302XP SP691402XP SP691502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
1140V |
SP112101XP SP112201XP SP112301XP SP112401XP SP112601XP SP112102XP SP112202XP SP112302XP SP112402XP SP112502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
| 3300V |
SP332101XP SP332201XP SP332301XP SP332401XP SP332601XP SP332102XP SP332202XP SP332302XP SP332402XP SP332502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
6600V |
SP662101XP SP662201XP SP662301XP SP662401XP SP662601XP SP662102XP SP662202XP SP662302XP SP662402XP SP662502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
10kV |
SP103101XP SP103201XP SP103301XP SP103401XP SP103601XP SP103102XP SP103202XP SP103302XP SP103402XP SP103502XP |
100A 200A 300A 400A 600A 1000A 2000A 3000A 4000A 5000A |
?
?
| 项目 | 指标 |
| 采样率 | 250kSa/s |
| 带宽 | 100kHz |
| 电压 | A型：0.05%rd@0.1Hz~5Hz[1]，，，，，
0.05%rd@DC，，，，，5Hz~1500Hz[2] B型：0.1%rd@0.1Hz~5Hz[1]，，，，， 0.1%rd@DC，，，，，5Hz~1500Hz[2] C型：0.2%rd@0.1Hz~5Hz[1]，，，，， 0.2%rd@DC，，，，，5Hz~1500Hz[2] |
| 电流 | A型：0.05%rd@0.1Hz~5Hz[1]，，，，，
0.05%rd@DC，，，，，5Hz~1500Hz[2] B型：0.1%rd@0.1Hz~5Hz[1]，，，，， 0.1%rd@DC，，，，，5Hz~1500Hz[2] C型：0.2%rd@0.1Hz~5Hz[1]，，，，， 0.2%rd@DC，，，，，5Hz~1500Hz[2] |
| 功率 | A型0.05%rd@功率因数=1；；；；；；； ；额定电压、额定电流；；；；；；； ；基波频率：45~66Hz[2] B型0.1%rd@功率因数=1；；；；；；； ；额定电压、额定电流；；；；；；； ；基波频率：45~66Hz[2] C型0.2%rd@功率因数=1；；；；；；； ；额定电压、额定电流；；；；；；； ；基波频率：45~66Hz[2] |
| A型：0.1%rd@功率因数：0.2~1；；；；；；； ；基波频率：0.1Hz~5Hz[1] 0.1%rd@功率因数：0.2~1；；；；；；； ；基波频率：DC，，，，，5Hz~1500Hz[2] B型：0.2%rd@功率因数：0.2~1；；；；；；； ；基波频率：0.1Hz~5Hz[1] 0.2%rd@功率因数：0.2~1；；；；；；； ；基波频率：DC，，，，，5Hz~1500Hz[2] C型：0.5%rd@功率因数：0.2~1；；；；；；； ；基波频率：0.1Hz~5Hz[1] 0.5%rd@功率因数：0.2~1；；；；；；； ；基波频率：DC，，，，，5Hz~1500Hz[2] |
|
| A型：0.2%rd@功率因数：0.05~0.2；；；；；；； ；基波频率：0.1Hz~5Hz[1] 0.2%rd@功率因数：0.05~0.2；；；；；；； ；基波频率：DC，，，，，5Hz~1500Hz[2] B型：0.5%rd@功率因数：0.05~0.2；；；；；；； ；基波频率：0.1Hz~5Hz[1] 0.5%rd@功率因数：0.05~0.2；；；；；；； ；基波频率：DC，，，，，5Hz~1500Hz[2] C型：1%rd@功率因数：0.05~0.2；；；；；；； ；基波频率：0.1Hz~5Hz[1] 1%rd@功率因数：0.05~0.2；；；；；；； ；基波频率：DC，，，，，5Hz~1500Hz[2] |
|
| 频率丈量精度 | 0.02%rd@0.1Hz~1500Hz |
| 隔离电压 | 2*UN+1kV@50/60Hz，，，，，1min |
| 过载电压 | 1.5*UN@10min |
| 过载电流 | 2*IN@3min |
