潜水搅拌机测试台重要满足潜水搅拌机出厂测试，，，，，，，，测试蕴含转速、电压、电流、有功功率、无功功率、扭矩等参数。。。。。

　　潜水搅拌机重要是在适合的容积里阐扬充分的搅拌职能，，，，，，，，为了确定潜水搅拌机的职能参数是否满足分歧场所的利用，，，，，，，，对潜水搅拌机的出厂测试很有必要。。。。。潜水搅拌机出厂测试重要蕴含以下内容：

　　实时潜水搅拌机三订互换电参量测试，，，，，，，，蕴含电压、电流、功率因数、有功功率、无功功率等；；；；；；；；

　　潜水搅拌机转速、扭矩、温度、流速等；；；；；；；；

　　电压等级：380V；；；；；；；；

　　电流等级：64A；；；；；；；；

　　频率：50Hz；；；；；；；；

　　根基丈量精度：0.2%rd；；；；；；；；

　　温度领域：-40℃~400℃；；；；；；；；

　　转速领域：235~1400r/min；；；；；；；；

　　根基丈量精度：0.1%；；；；；；；；

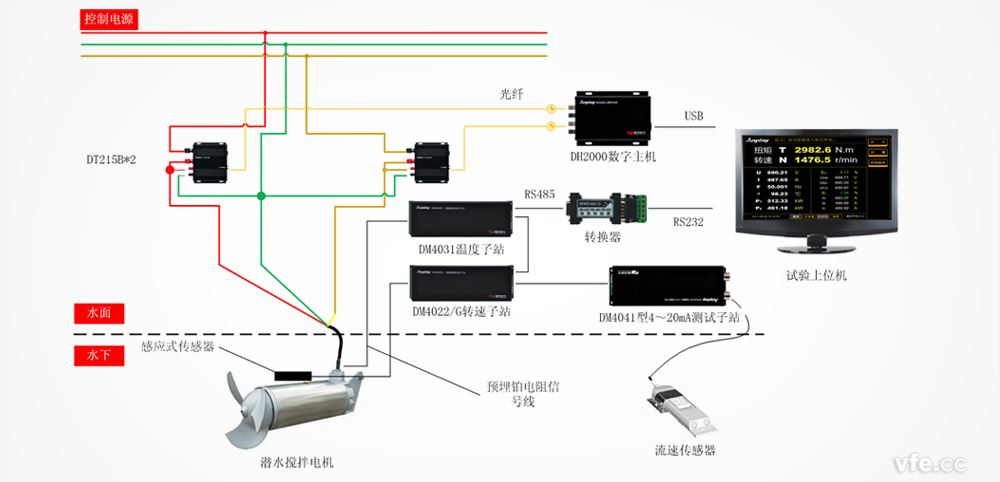

潜水搅拌电机试验测试道理图

　　综合思考测试需要，，，，，，，，配置2个DT215B数字变送器、1个DH2000-2数字主机，，，，，，，，选取2V2A法实现三相电机电参量丈量，，，，，，，，数字主机通过USB与上位机通讯；；；；；；；；配置感应式传感器、DM4022/G感应式转速丈量子站、DM4031温度丈量子站、DM4041幼信号4~20mA测试子站实现电机转速、温度丈量、流速丈量，，，，，，，，子站与上位机通过RS232通讯；；；；；；；；试验软件装置于上位机，，，，，，，，对数字主机、丈量子站送来的数据综合分析、运算处置。。。。。上位机试验软件对数据分析处置得到三相电机电压、电流、功率、功率因数、有功功率、无功功率、转速、扭矩、流速等。。。。。

　　三相电机电量丈量选取2V2A法，，，，，，，，配置2个DT215B数字变送器，，，，，，，，能够实现两路电压、两路电流同步丈量。。。。。在本规划中实测A相、C相两路电流，，，，，，，，AB、BC两路电压，，，，，，，，凭据基尔霍夫定律能够正确运算出AC电压及B相电流。。。。。凭据有关电压电流参数运算能够得到有功功率、无功功率、功率因数等参数。。。。。

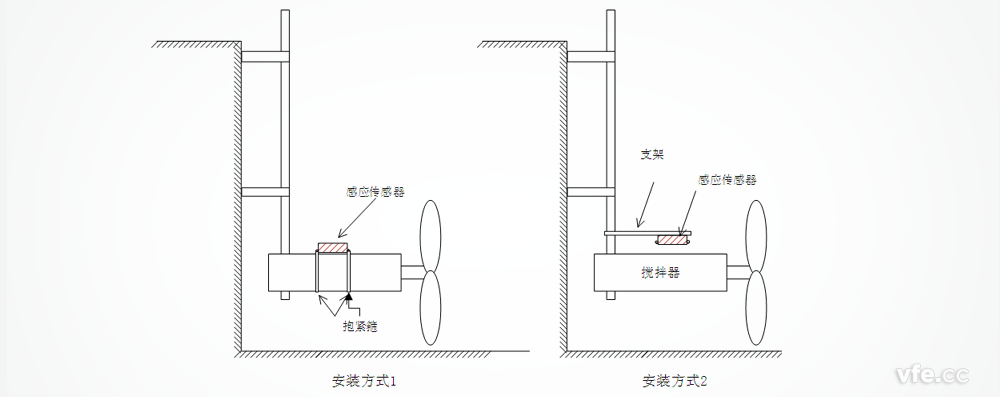

感应式转速传感器装置示意图

　　本规划凭据的道理是异步电动机的转子在旋转磁场中由切割磁力线产生感应电流的频率，，，，，，，，是电动机转子频率和电动机定子电压频率的差频。。。。。此差频乘以60就得到异步电动机的转差，，，，，，，，由电网频率也乘以60得到电动机的同步转速，，，，，，，，由同步转速减去转差就得到了电动机的异步转速。。。。。感应式传感器与转速丈量子站能够丈量定子电压频率f1及转差频率△f，，，，，，，，那么我们就能够得到转子频率f2，，，，，，，，凭据n=60*f/p，，，，，，，，我们就能够得到电机转速。。。。。

　　本规划扭矩丈量凭据的道理是能量守恒定理。。。。。即：电机的输入电能=电机输出机械能+电能与机械能转变过程中产生的损耗能量。。。。。电能与机械能转变过程中的损耗蕴含：铁耗、机械耗、定子铜耗、转子铜耗和杂散损耗（必要此电机的出厂试验汇报及绕组预埋铂电阻）。。。。。TN4000电子式扭矩仪正是通过丈量电机运行过程中的电参量及温度、转速N（r/min）等参量，，，，，，，，推算出上述各类损耗，，，，，，，，进而得出电机的输出轴功率P（KW）。。。。。由扭矩与输出轴功率关系T=9549P/N，，，，，，，，就能够推算得到扭矩。。。。。

　　流速丈量选用Starflow 6526-51-RB 多普勒流速传感器，，，，，，，，流速传感器输出4-20MA接入DM4041四通路4~20mA测试子站，，，，，，，，测试子站通过485总线传输至上位机，，，，，，，，配置上位机软件对信号处置，，，，，，，，显示流速信息。。。。。移动流速传感器到要丈量的点，，，，，，，，纪录丈量得到的流速信息绘造成水流场图。。。。。

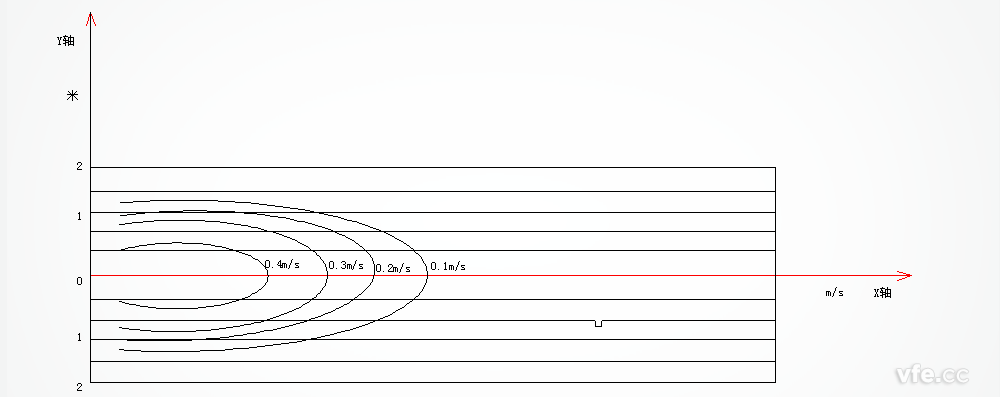

水流场图

　　本潜水搅拌机测试台规划可满足有关出产厂家对潜水搅拌机的出厂测试，，，，，，，，前端数字化技术的利用可保障复杂环境下电参量的正确丈量。。。。。测试系统可盛开原始丈量数据，，，，，，，，与PLC节造系统共同，，，，，，，，对潜水搅拌机产品实现自动化测试。。。。。
