一汇川技术中高压变频器试验平台简介

　　汇川技术股份有限公司是专门从事工业自动化节造产品的研发、出产和销售的高新技术企业。。。。。重要产品有低压变频器、高压变频器、一体化及专机、伺服系统、PLC、HMI、永磁同步电机、电动汽车电机节造器等;重要服务于设备造作业、节能环保、新能源三大领域，，，，，，，产品宽泛利用于电梯、起沉、机床、金属制品、电线电缆、塑胶、印刷包装、纺织化纤、建材、冶金、煤矿、市政、汽车等行业。。。。。公司在低压变频器市场的占有率在国产品牌厂商中名列前茅，，，，，，，其中一体化及专机产品在多个细分行业处于业内初创或当先职位。。。。。

　　汇川技术股份有限公司中高压变频器试验平台能够针对中高电压变频器进行智能化带载机能测试，，，，，，，其所能测试的变频器电压等级蕴含3.3kV、6kV与10kV，，，，，，，功率设计不低于2MVA，，，，，，，由调压器、高压变频器、丈量设备、上位机与操作台等设备组成。。。。。测试平台可能满足变频器的负载试验、效能试验、温升试验、持久查核及老化试验、断相试验、短路试验、主电路漏电关锁试验以及接地故障；；；；；；な匝。。。。。

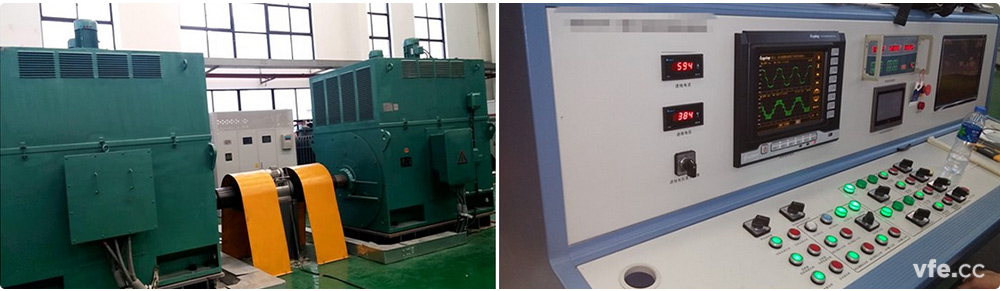

二中高压变频器试验平台现场图片

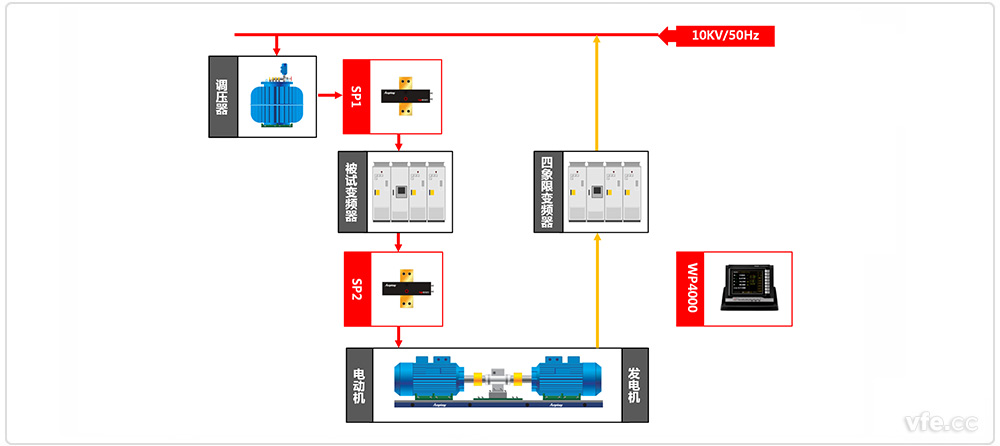

三中高压变频器试验平台道理框图

中高压变频器试验平台道理框图

　　本中高压变频器测试平台选取10kV高压电网供电，，，，，，，10kV高压电源分为两路，，，，，，，一路直接给四象限变频器供电，，，，，，，另一路直接接到调压变压器，，，，，，，变压器可输出3.3、6、10kV三个等级电压，，，，，，，给被测试变频器供电。。。。。被测试变频器输出接到电动机(蕴含3.3、6、10kV三电压等级电机)，，，，，，，电动机与发电机之间经过联轴器联接。。。。。在被试变频器输入、输出端配置两组SP103401C型变频功率传感器，，，，，，，配置一台WP4000变频功率分析仪可齐全满足被测设备的测试需要。。。。。

四中高压变频器试验设测试设备配置表

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP103401C	3
SP2	变频功率传感器	SP103401C	3
	变频功率分析仪	WP4000	1

---
