一国度能源风力发电机研发中心简介

　　国度能源风力发电机研发中心是我国风力发电机领域唯一的国度研发(尝试)机构，，，，，，， 并被列入国度沉点支持的技术研发平台，，，，，，，是国际一流的风力发电机研发中心，，，，，，，是国际互认的风电电气设备检测试验机构。。。。。。。国度能源风力发电机研发(尝试)中心切合国际要求、可以为风力发电机检测提供服务的A类查抄和检测中心。。。。。。。其永磁直驱风电试验台能够实现5MW永磁直驱同步风力发电机、电励磁同步风力发电机及异步电机的型式试验及出厂试验。。。。。。。

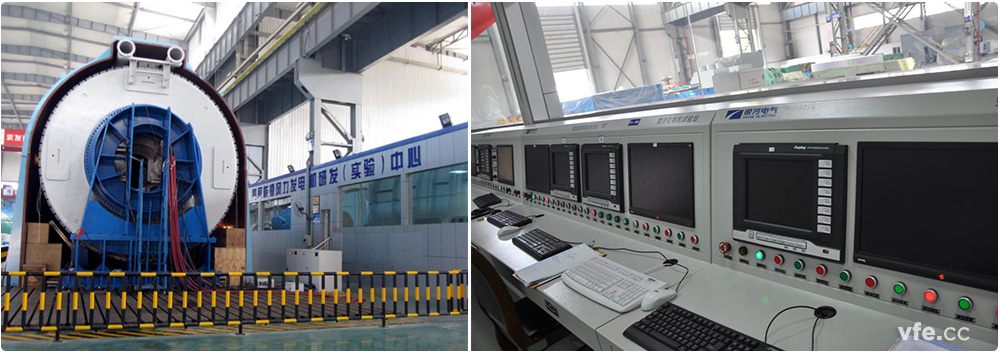

二永磁直驱风电试验台现场图片

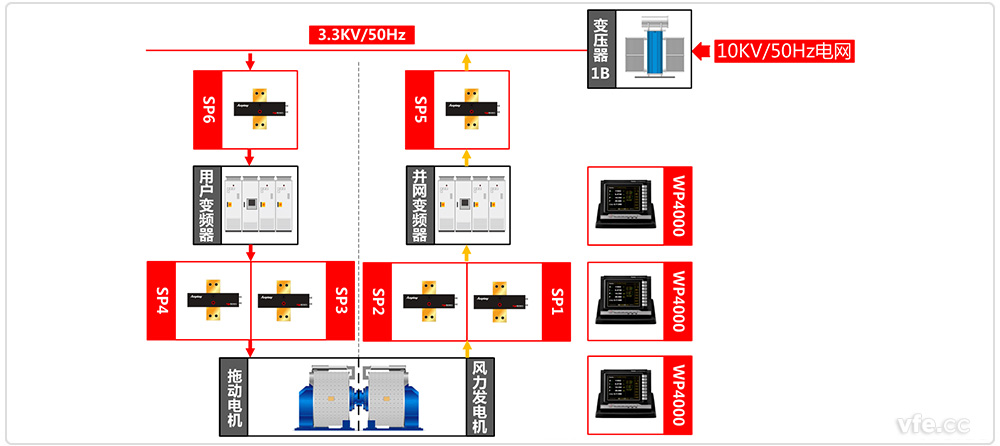

三永磁直驱风电试验台道理框图

永磁直驱风电试验台道理框图

　　该永磁直驱风电试验台选取互换电能回馈技术，，，，，，，选取高压3.3kV变频器驱动电机，，，，，，，拖动电机驱动被试永磁直驱风力发电机组发电，，，，，，，被试机组发出电能经并网变频器回馈到电网，，，，，，，实现电能回馈，，，，，，，节约试验室运行成本。。。。。。。测试系统选取WP4000变频功率分析仪，，，，，，，能够实现5MW永磁直驱同步风力发电机、电励磁同步风力发电机及异步电机以及变频器的效能测试。。。。。。。

四永磁直驱风电试验台重要测试设备配置表

测点	设备名称	型号	数量	备注
SP1~2	变频功率传感器	SP332202C	6
SP3~4	变频功率传感器	SP332202C	6
SP5	变频功率传感器	SP332352C	3
SP6	变频功率传感器	SP332352C	3
	变频功率分析仪	WP4000	3

---
