一国度电器产品质量监督检验中心简介

　　国度电器产品质量监督检验中心重要从事电子元器件、低压电器、低压成套开关设备、高压电器、高压成套开关设备、机床电器、船用电器、电容器、电抗器、避雷器、互感器、电力变压器、绝缘子、电力金具、架空线、汽车电子电器、核电厂安整系统电器产品检测、钻研人员培训、尺度、谍报、及电器检测设备研造拥有第三方公正职位的检测机构。。。。。。。。

　　本风电变频器测试台是一个综合性的试验平台，，，，，，，，既能够做与风力发电机配套用变频器的检试验，，，，，，，，也能够做各类风力发电机的检试验，，，，，，，，是一个综合试验能力极度壮大的试验平台。。。。。。。。

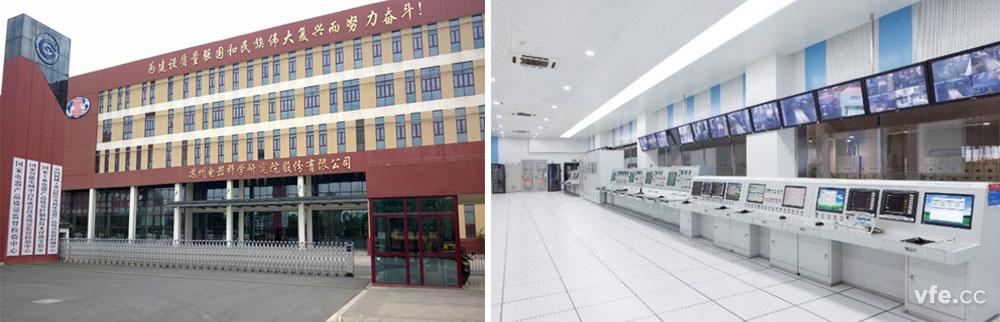

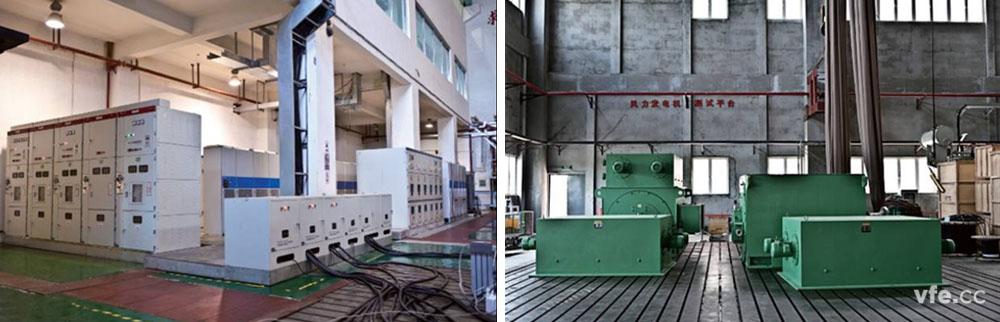

二国度电器产品质量监督检验中心风电变频器测试台现场图

三风电变频器测试台道理框图

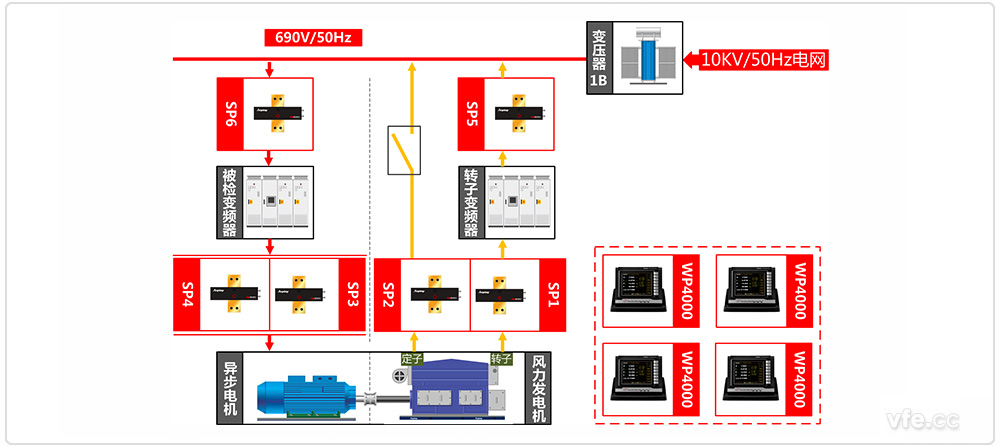

双馈风电变频器试验台试验道理图

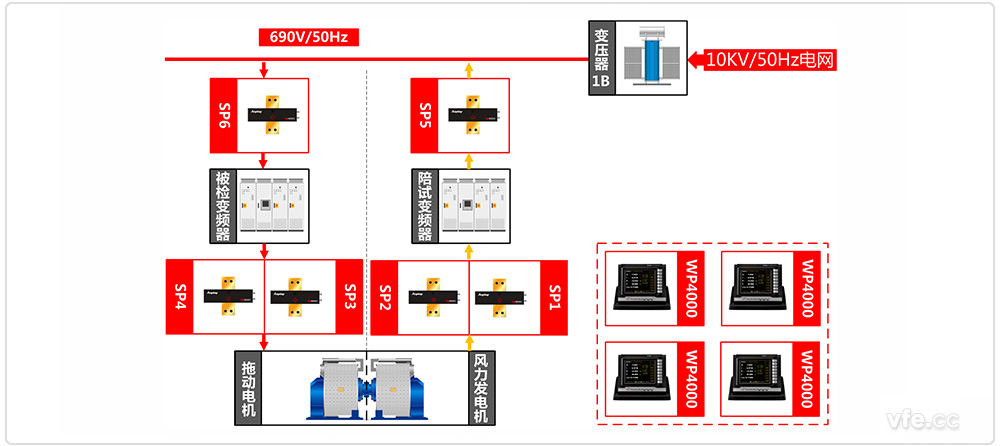

永磁风电变频器试验台试验道理图

　　本试验台做与风力发电机配套变频器的试验时，，，，，，，，以直驱永磁同步风力发电机或者双馈风力发电机作为被试变频器的直接负载，，，，，，，，加载过程及能量仿贰与风力发电机试验齐全一样，，，，，，，，检测风电变频器的各项机能指标。。。。。。。。测试系统选取WP4000变频器分析仪，，，，，，，，整套试验系统有关设备能够交叉互用，，，，，，，，大大节俭了试验站建站成本。。。。。。。。

四变频器测试台测试设备配置表

测点	设备名称	型号	数量	备注
SP1~2	变频功率传感器	SP691202C	6
SP3~4	变频功率传感器	SP691202C	6	双馈电机试验时三瓦计法并联使用
SP5	变频功率传感器	SP691202C	4	二瓦计法并联使用
SP6	变频功率传感器	SP691202C	4	二瓦计法并联使用
	变频功率分析仪	WP4000	4

---
