一襄阳中车电机技术有限公司防爆变频器试验台简介

　　襄阳中车电机技术有限公司是中国中车株洲所控股子公司，，，，，，，系国度级高新技术企业。。。。。。。公司重要从事工业特种电机及电控系统、新能源汽车电机、轨路交通电机、特变电及成套设备主题业务。。。。。。。

　　该系统重要用于防爆变频器测试平台使用，，，，，，，变频器有380V、660V、1140V、3300V四个电压等级，，，，，，，额定功率从250KW至1MW。。。。。。。丈量参数蕴含电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、峰值电压、峰值电流、峰值因数、谐波丈量等。。。。。。。测试平台选取东升国际官网电气的SP系列变频功率传感器，，，，，，，可有效保障电压电流200倍量程比测试领域内0.2级以上的系统精度指标，，，，，，，远优于市场上现有的传感器与测试系统。。。。。。。

二防爆变频器测试平台道理框图

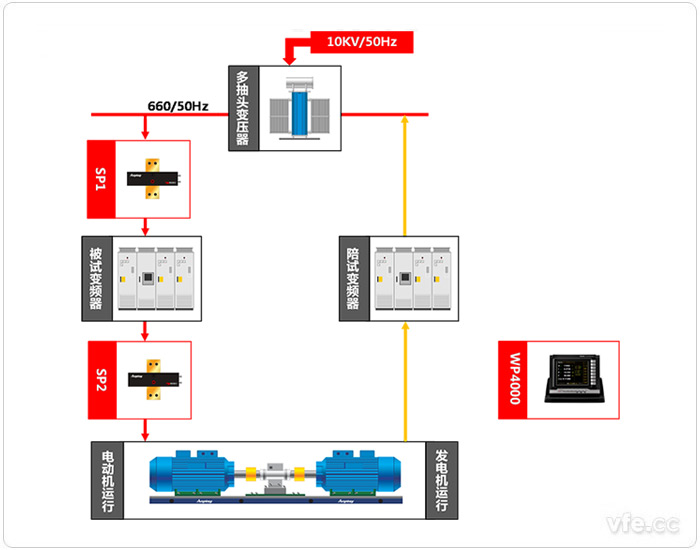

图示：660V试验台位测试道理图

　　本试验台配置有380V、660V、1140V、3300V四个电压等级防爆变频器的测试台位，，，，，，，额定功率领域从250KW到1MW，，，，，，，电压电流领域广。。。。。。。

　　试验台位通过一台10kV输入多抽头变压器获得不一致级电压，，，，，，，统一时刻只会有一个试验台位工作。。。。。。。因而，，，，，，，在两全四个试验台位测试领域及宽领域内保障测试系统精度的前提下，，，，，，，选用东升国际官网开发的WP4000变频功率分析仪，，，，，，，配置6个SP332102C型变频功率传感器，，，，，，，可有效保障23V~3300V、10A~1000A测试领域内系统精杜着于0.2级。。。。。。。

　　如上图660V试验台位测试道理图所示，，，，，，，被试变频器SP1、SP2测点均配置一台移动丈量柜，，，，，，，柜内装置3台SP变频功率传感器，，，，，，，实现输入输出电量丈量，，，，，，，WP4000变频功率分析仪通过数字光纤与传感器通讯，，，，，，，对丈量数据处置分析，，，，，，，显示电压、电流、功率、功率因数、频率等特点值。。。。。。。

三防爆变频器测试平台设备配置表

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP332102C	3
SP2	变频功率传感器	SP332102C	3
	变频功率分析仪	WP4000	1
	丈量柜	/	2

---
