　　目前市面上的谐波检测设备，，，，，大多依照电力系统谐波分析、电能质量分析必要进行设计，，，，，遵循国度尺度《GB/T17628.7电磁兼容 试验和丈量技术 供电系统及所连设备谐波、谐间波的丈量和丈量仪器导则（IEC61000-4-7）》有关技术要求。。。。。。。用于丈量叠加在50Hz/60Hz电力系统基波上，，，，，频率为9kHz以下的谐波和谐间波。。。。。。。

　　《DLT 1028-2006 电能质量测试分析仪检定规程》对电网谐波分析仪进行检定的最高谐波次数为50次。。。。。。。大部门电力系统谐波分析仪的最高谐波阶数为40或50，，，，，能够满足电力系统谐波分析的通常必要。。。。。。。

　　变频器谐波散布与电网大不一样。。。。。。。

　　目前变频器大多为交直交变频器，，，，，输入大多选取二极管整流，，，，，变频器输入谐波含量大，，，，，谐波散布与整流脉数N有关：N脉冲整流会产生Nk+1次的谐波，，，，，就是说6脉冲整流会产生6k±1次的谐波，，，，，谐波序列为5、7、11、13……，，，，，12脉冲整流会产生12k±1次的谐波，，，，，谐波序列为11、13、23、25……

　　若是如果互换侧电抗为零，，，，，直流电感无限大的梦想情况，，，，，这时M次谐波电流的理论相对值为1/M，，，，，就是说11次谐波的理论值是1/11，，，，，约9%。。。。。。。

　　若是没有装置输入电抗器，，，，，12脉整流的重要谐波为11、13、23、25次，，，，，总谐波含量约25%。。。。。。。

　　6脉整流输入电流蕴含6N±1次谐波，，，，，重要为5、7、11、13次，，，，，5次谐波约20%，，，，，7次约14%、11次约9%，，，，，13次约8%。。。。。。。总谐波含量约51%。。。。。。。

　　在变频器输入侧或直流侧装置电抗器可大大减幼输入谐波。。。。。。。

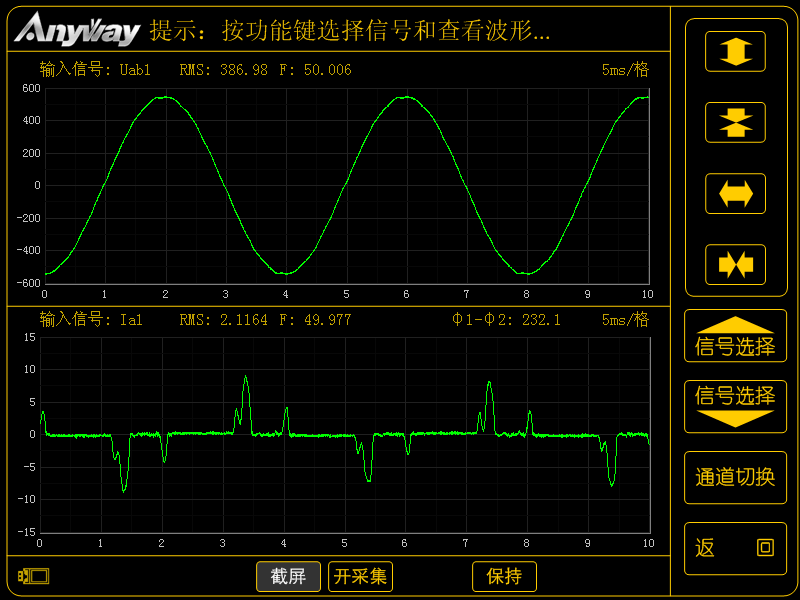

　　图1为6脉整流变频器的输入电压、电流波形，，，，，其电流谐波含量大，，，，，波形失真严沉。。。。。。。

　　变频器输出为PWM波，，，，，谐波含量丰硕，，，，，变频器输出谐波重要集中在载波频率整倍数左近，，，，，而低次谐波通常较幼。。。。。。。当载波频率较高时，，，，，谐波频率也高。。。。。。。

　　若变频器的载波频率为fs，，，，，基波频率为f1，，，，，变频器输出谐波重要集中在ks*fs±k1*f1。。。。。。。其中ks=1,2,3,4,5,6,7... k1=1,2,4,5,7...

　　变频器输出谐波集中在载波频率整倍数左近，，，，，ks越大，，，，，相应的谐波越。。。。。。。，，，对于通常丈量，，，，，分析到6倍开关频率就足够了。。。。。。。

　　对于SPWM三相变频器，，，，，若载波频率比是整数（N=fs/f1），，，，，N是3的整数倍，，，，，变频器输出谐波只蕴含6k±1次谐波，，，，，且不蕴含N-2次以下的谐波。。。。。。。

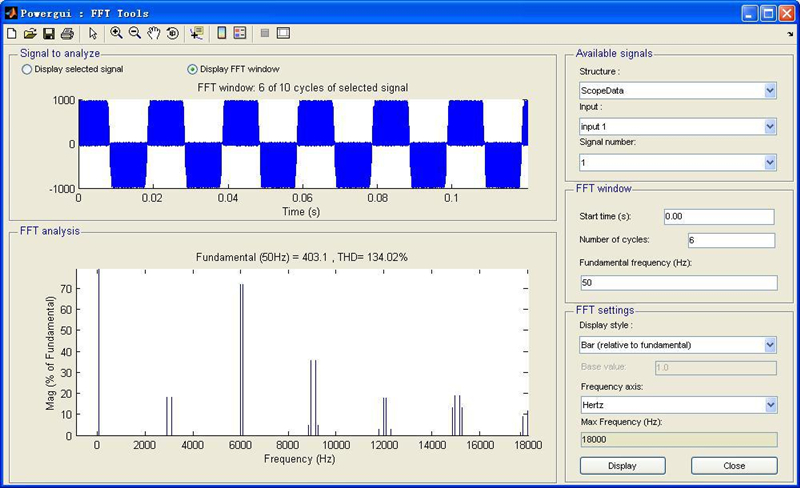

　　图2为SPWM变频器输出谐波频谱图。。。。。。。图中，，，，，fs=3kHz，，，，，f1=50Hz，，，，，其谐波重要集中在3kHz（1倍fs）、6kHz（2倍fs）、9kHz（3倍fs）、12kHz（4倍fs）、15kHz（5倍fs）、18kHz（6倍fs）左近，，，，，也就是说，，，，，谐波重要集中在60次，，，，，120次、180次、240次、300次、360次左近，，，，，若选取40次的电力谐波分析仪，，，，，分析了局没有现实意思。。。。。。。

　　上述变频器的基波频率降低至1Hz时，，，，，变频器的谐波散布没有太大的变动，，，，，但是，，，，，由于基波频率降低，，，，，谐波次数别离提高到3000次、6000次、9000次、12000次、15000次、18000次左近。。。。。。。通常谐波分析仪器不能满足测试必要。。。。。。。

　　变频器输出基波及谐波等测试均基于嘎凤叶变换，，，，，保障嘎凤叶变换精度的一个重要前提就是整周期截断，，，，，也就是说，，，，，参加嘎凤叶变换的数据应该是整数个信号周期对应的数据。。。。。。。目前市面上大部门丈量仪器做不到这一点，，，，，其后果是丈量数据颠簸大，，，，，丈量精度无法保险。。。。。。。

　　另表，，，，，由于变频器输出谐波频率较高，，，，，被测信号带宽较宽，，，，，凭据采样定理，，，，，要求采样频率高于信号带宽的两倍。。。。。。。若信号带宽为50kHz，，，，，采样频率必须高于100kHz。。。。。。。如果基波频率为1Hz，，，，，这样，，，，，在整周期截断的要求下，，，，，至少分析1S（一个信号周期）的数据，，，，，而1S的数据量为100k点，，，，，即嘎凤叶变换的点数为100k点。。。。。。。通常丈量仪器的处置器无法处置这么大量的数据，，，，，运算速度也跟不上，，，，，因而，，，，，现实丈量中往往通过降低采样频率来削减嘎凤叶变换点数，，，，，而降低采样频率之后，，，，，为了不违背采样定理，，，，，只能在被测信号输入侧加抗混叠滤波器，，，，，这样一来，，，，，嘎凤叶变换能够正常进行，，，，，基波能够正确获。。。。。。。，，，但是，，，，，被测信号的高次谐波被抑造了，，，，，不能满足变频器输出谐波丈量的必要。。。。。。。

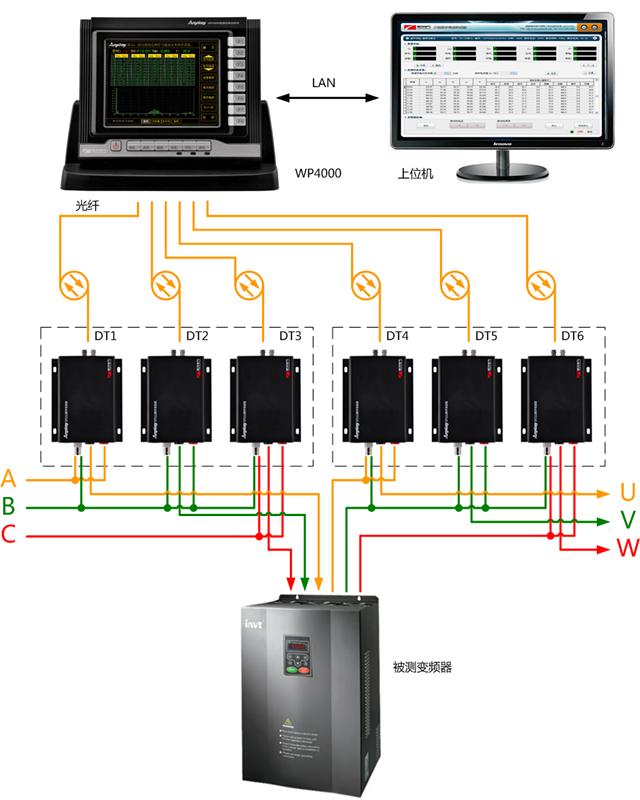

　　凭据上述需要分析，，，，，变频器输入输出测试均选取东升国际官网研造的WP4000变频功率分析仪，，，，，凭据被测电压、电流量程，，，，，功率单元选用DT217B数字变送器。。。。。。。变频器输入输出谐波丈量规划如图3所示。。。。。。。

　　三个DT217B数字变送器用于丈量变频器输入三相电压、电流、频率、功率及谐波等参数。。。。。。。三个DT217B数字变送器用于丈量变频器输出三相电压、电流、频率、功率及谐波等参数。。。。。。。六个DT数字变送器输出经过光纤与WP4000变频功率分析仪相连，，，，，可实现变频器的输入输出电参量丈量。。。。。。。WP4000通过网线与上位机相连，，，，，上位机装置WP4000扩大测试软件，，，，，可越发方便的构建定造化的测试工况，，，，，对被测数据进行自动纪录，，，，，出具测试汇报。。。。。。。

• 输入输出三相电压、电流的基波有效值、真有效值、校准均匀值；；；；；
• 输入输出电压、电流的频率；；；；；
• 输入输出基波有功功率；；；；；
• 输入输出有功功率；；；；；
• 输入输出位移因数（基波功率因数）；；；；；
• 输入输出电压、电流的0～100次谐波的幅值和相位；；；；；
• 输入输出电压、电流的总谐波失真（THD）、总谐波因数（THF）、输入输出电压谐波因数（HVF）、输入输出电流谐波因数（HCF）；；；；；

• WP4000能够显示的所有参数；；；；；
• 输入输出电压、电流的100kHz以内的所有谐波幅值和相位（基波频率为0.1Hz时，，，，，最高可显示1，，，，，000，，，，，000次谐波）；；；；；
• 其它客户定造的参数。。。。。。。

作者：AnyWay中国
