陀螺仪电机是维持陀螺高速动弹的驱动力起源，，，，，，，其输出的不变性直接决定着陀螺的不变性。。。。。为确保产品品质，，，，，，，陀螺仪电机出厂前必须经过长功夫运行，，，，，，，并监测其不变性。。。。。

　　陀螺仪电机的不变性可通过其输入电参量的不变性体现出来。。。。。电机机械能做功的有功功率推算方式如下：

　　其中cosφ为功率因数，，，，，，，φ为电压电流的相位角差。。。。。

　　这批注，，，，，，，仅丈量陀螺仪电机的电压、电流是不够的，，，，，，，尤其是陀螺仪电机的功率因数并不高，，，，，，，相位角差的轻微颠簸会造成功率因数较大的颠簸，，，，，，，导致即便电压、电流不变功率却出现改观的情况。。。。。

一陀螺仪电机测试指标

• 　　为了满足陀螺仪电机不变度测试需要，，，，，，，结合工程实际，，，，，，，东升国际官网电气提出以下测试指标：
• 　　电压基波有效值、电压真有效值;
• 　　电流基波有效值、电流真有效值;
• 　　有功功率、基波功率、功率因数、位移因数、谐波功率;
• 　　频率、总谐波失真、总谐波因数;
• 　　电压、电流、频率不变度;
• 　　电压、电流正序分量及负序分量;
• 　　电压、电流的100kHz领域内谐波及相位;
• 　　0.1Hz以上的次谐波，，，，，，，各类频率的间谐波;
• 　　无功功率、视在功率、位移无功功率、畸变无功功率;
• 　　7种国标及国际尺度界说的三相不平衡度。。。。。
• 　　电压、电流测试精度为0.1%，，，，，，，功率测试精度0.2%。。。。。

二陀螺仪电机测试规划

　　对于选取三订互换输入的陀螺仪电机，，，，，，，如选取二瓦计法，，，，，，，一台陀螺仪电机必要2路电压和2路电流通路的丈量;如选取三瓦计法，，，，，，，一台陀螺仪电机必要3路电压和3路电流通路的丈量。。。。。陀螺仪电机必要调查持久运行不变性，，，，，，，测试周期往往以天推算。。。。。为保障测试效能，，，，，，，选取以下多功率分析仪并连测试的规划，，，，，，，实现数十台陀螺电机的同时丈量。。。。。

　　功率分析仪选取东升国际官网电气WP4000，，，，，，，每台WP4000衔接6个DT数字变送器，，，，，，，选取二瓦计法可丈量三台两相或三相陀螺仪电机;选取三瓦计法可丈量两台三相陀螺仪电机，，，，，，，一套测试柜共用一台试验电源供电。。。。。

　　当选取三瓦计法丈量三相功率时，，，，，，，每相均选取一个DT数字变送器进行丈量，，，，，，，由于该电机的中性线未引出，，，，，，，能够利用同型号的DT数字变送器电压通路输入阻抗相称的道理，，，，，，，构建虚构中性点。。。。。

　　为了实现自动化测试。。。。。共选取3台开关量测控子站DC0404对试验电源进行分合节造。。。。。

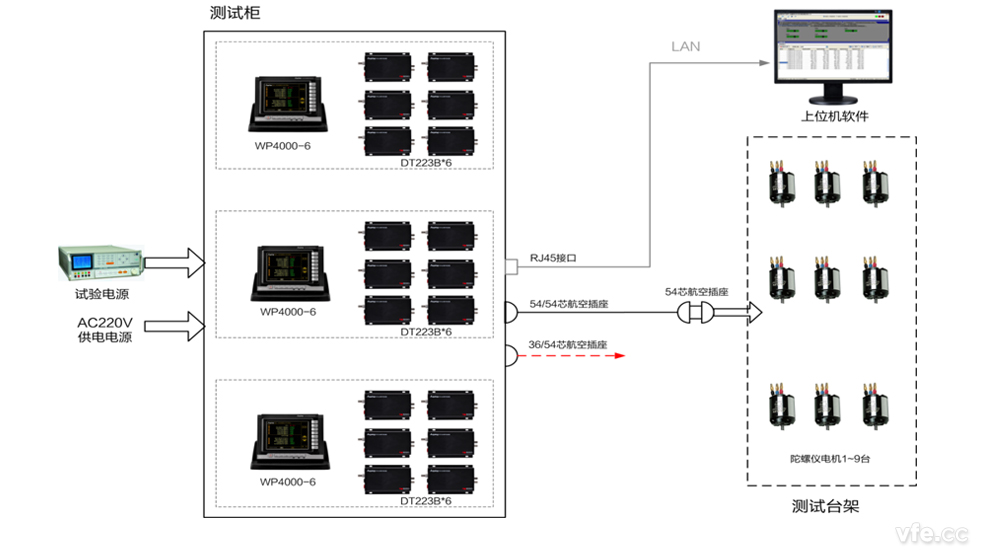

　　图1 陀螺仪电机自动化测试平台组成

　　每套陀螺仪电机自动化测试平台蕴含一个测试柜和一台上位机。。。。。测试柜和上位机之间通过以太网相连。。。。。

　　上位机装置DCCS2012试验数据采集软件、DH2000谐波分析软件，，，，，，，数据库服务器用于存储所有试验原始数据，，，，，，，保障数据的齐全性，，，，，，，以便过后对数据进前进行提取分析、数据挖掘。。。。。

　　上位机软件预置三种试验模式，，，，，，，即二瓦计试验模式、三瓦计试验模式、两相电机试验模式。。。。。每种试验模式凭据接线方式的分歧，，，，，，，数据分析处置方式分歧。。。。。用户在进行试验时，，，，，，，只需选择对应的试验模式界面即可，，，，，，，软件自动进行分析运算并显示了局。。。。。

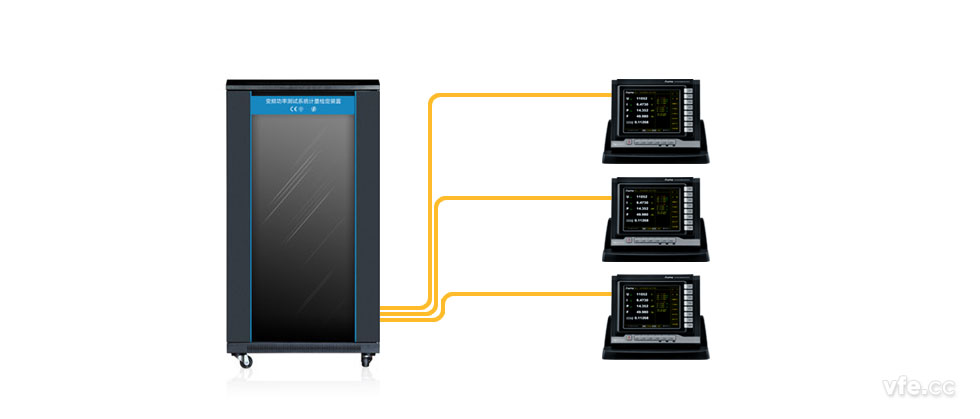

　　图2 测试柜成效图

　　1~9台被测陀螺仪电机装置在测试台架上。。。。。每台电机三相线均分为电压线和电流线，，，，，，，因而，，，，，，，每台电机共6根测试线。。。。。所有测试线均与54芯航空插座相连。。。。。

　　选取二瓦计法时(含两相陀螺仪电机试验)，，，，，，，测试台架共可衔接9台被试电机，，，，，，，选取三瓦计法时，，，，，，，测试台架共可衔接6台被试电机。。。。。

三陀螺仪电机测试系统技术参数

01WP4000-6变频功率分析仪

• 　　功率单元配置数量：6个;
• 　　显示方式：12.1寸液晶显示屏，，，，，，，800x600真彩色;
• 　　装置方式：嵌入式/台式;
• 　　数据刷新速度(积分周期)：20 ms~2 S可设 ;
• 　　功率单元通讯接口：光纤;
• 　　与上位机通讯接口：以太网;
• 　　电源质量：正序分量、负序分量，，，，，，，总谐波畸变率(THD)，，，，，，，总谐波因数(THF)，，，，，，，谐波电压(HVF)/电流因数(HCF)等;
• 　　线路选择：17种常用线路图供选择;
• 　　丈量模式：基波有效值模式(H01)，，，，，，，真有效值模式(RMS)，，，，，，，校准均匀值模式(MEAN)，，，，，，，算术均匀值模式(avg);
• 　　均匀方式：滑动均匀，，，，，，，指数均匀，，，，，，，智能均匀，，，，，，，均匀点数可设;
• 　　谐波分析：提供0-99次谐波分析数据，，，，，，，显示方式：柱状图、图表;
• 　　其它接口：扩大大屏幕(VGA接口)、职能扩大接口、USB接口，，，，，，，同步光纤接口;
• 　　数据纪录：BMP截屏图像，，，，，，，*.wav体式瞬态数据;
• 　　供电电源：AC220V，，，，，，，50/60Hz;

02DT223B数字变送器

• 　　额定测试电压：128V;
• 　　额定测试电流：1.28A;
• 　　电压正确测试领域：0.64V~128V(0.5%Un~100%Un);
• 　　电流正确测试领域：1.28mA~1.28A(1%In~100%In);
• 　　电压测试量程：0.5V/1V/2V/4V/8V/16V/32V/64V/128V;
• 　　电流测试量程：20mA/40mA/80mA/160mA/320mA/640mA/1.28A。。。。。
• 　　基波频率测试领域：DC，，，，，，，0.1Hz~1500Hz;
• 　　电压/电流丈量正确度：0.1%rd;
• 　　功率丈量正确度：0.2%rd;
• 　　功率因数丈量领域：0.05~1;
• 　　供电电源：自带直流电源适配器;
• 　　通讯接口：ST多模光纤;

03DC0404开关量测控子站

• 　　输入通路：4路无源触点;
• 　　输出通路：4路继电器输出，，，，，，，220V/1A;
• 　　通讯接口：RS485或光纤;
• 　　供电电源：AC220V，，，，，，，50/60Hz。。。。。

四WP4000丈量陀螺仪电机的优势

• 　　提供齐全陀螺仪电机测试解决规划，，，，，，，可实现多台电机持久自动化测试;
• 　　变送器直接采集电参量，，，，，，，角差指标可控并能精确丈量;
• 　　可实现低功率因数下高精杜仔功功率、视在功率、基波功率、谐波功率的丈量;
• 　　矫捷配置通路数量，，，，，，，可通过网络扩大，，，，，，，实现多组电机的同步测试;
• 　　可能对测试原始数据(波形)进行纪录，，，，，，，成立电机个性档案，，，，，，，方便后续分析。。。。。
