电压、电流纹波因数测定及电流波形因数测定是直流电机试验中的尺度试验项目，，，，，本文重要凭据GB/T 1311 直流电机试验步骤对整流电源供电的直流电机纹波因数推算步骤、波形因数推算步骤进行介绍。。。。。。。。

一脉动电压、脉动电流最大值、最幼值的测定

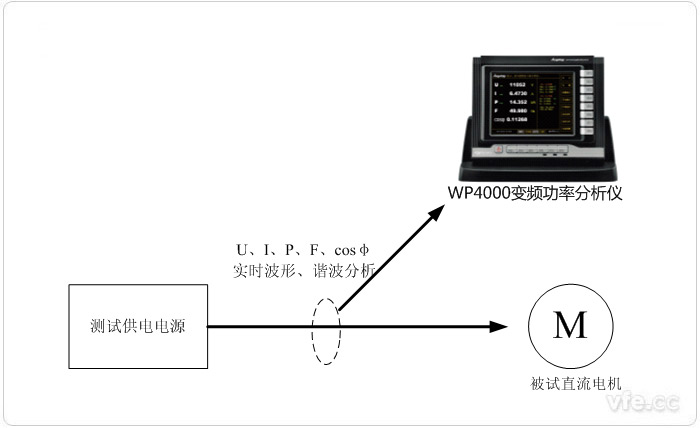

图1示：直流电机波形采集示意图

　　试验中采用具备波形采集分析的设备对输入电压电流波形进行采集纪录，，，，，从而测定脉动电压、脉动电流最大值、最幼值。。。。。。。。如上图1所示，，，，，选取的是WP4000变频功率分析仪作为波形采集纪录设备，，，，，既能够充任直流电机测试系统中电压、电流、功率等参量的测试设备，，，，，亦可盛开原始数据端口，，，，，采集前端测试波形数据，，，，，供上位机软件分析处置。。。。。。。。

二电压电流纹波因数的推算

　　电压、电流波形不间断时纹波因数的推算

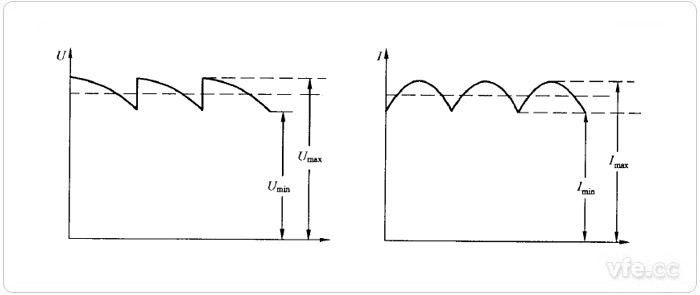

图2示：不间断供电电压电流波形图

　　电压、电流波形不间断时，，，，，其纹波因数应依照下式推算：

　　式中：

　　K0CU——电压纹波因数;

　　Umax——脉动电压最大值，，，，，V;

　　U民——脉动电压最幼值，，，，，V。。。。。。。。

　　式中：

　　K0CI——电流纹波因数;

　　Imax——脉动电流最大值，，，，，A;

　　Imin——脉动电流最幼值，，，，，A。。。。。。。。

三电压、电流波形间断时纹波因数的推算

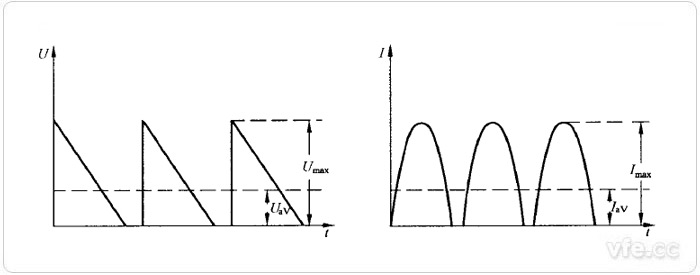

图3示：间断供电电压电流波形图

　　电压、电流纹波间断时，，，，，其纹波因数该当依照下式推算：

　　式中：

　　K0CU——电压纹波因数;

　　Umax——脉动电压最大值，，，，，V;

　　UaV——直流电压均匀值，，，，，V。。。。。。。。

　　式中：

　　K0CI——电流纹波因数;

　　Imax——脉动电流最大值，，，，，A;

　　IaV——直流电流均匀值，，，，，A。。。。。。。。

四电流波形因数的推算

　　电流波形因数依照下式推算：

　　式中：

　　Kf——电流波形因数;

　　Irms——电流的有效值，，，，，A;

　　IaV——电流的均匀值，，，，，A。。。。。。。。
