永磁直流电机试验台测试系统解决规划
- 浏览次数：17353次
- 颁布功夫：2014/6/23 17:21:44
- 作者：hb_yinhe
永磁直流电机试验台可满足永磁直流电机的型式试验及出厂试验的必要 ，，，，， ，通过试验能够实现永磁直流电机空载、负载等试验 ，，，，， ，并通过试验数据直接天生试验报表 ，，，，， ，是一套齐全的试验系统。。。。。。
永磁直流电机是指蕴含驱动节造器在内的机电一体化产品 ，，，，， ，驱动节造器为直流输入 ，，，，， ，三订互换输出。。。。。。就电机本体而言 ，，，，， ，现实上是三相永磁同步电机。。。。。。
永磁直流电机试验台蕴含用于驱动被试电机的驱动节造器、被试永磁同步电机、陪试电机、陪试电机驱动器及测试系统和上位机等组成。。。。。。被试电机节造器和陪试电机节造器共直流母线 ，，，，， ，当被试电机作电动机运行时 ，，，，， ，陪试电机作发电机运杏祝。。。。。被试电机通过驱动节造器从直流目前获取电能 ，，，，， ，陪试电机发出电能经过驱动节造器将电能回馈至直流母线又供给被试驱动节造器和被试电机。。。。。。因而 ，，，，， ，直流母线现实上只必要供给两台驱动节造器及电机的损耗即可 ，，，，， ，可大幅节约试验用电。。。。。。
一、永磁直流电机试验台引用尺度及试验项目
1、永磁直流电机试验台引用尺度
GB/T 25389.2—2010 风力发电机组 低速永磁同步发电机试验步骤
GB/T 1032-2005 三相异步电动机试验步骤
GB/T 1029-2005 三一样步电机试验步骤
GB10068.1～2-88 旋转电机振动测定步骤及限值
GB10069.1～3-88 旋转电机噪声测定步骤及限值
JB/T 7118－2004 变频调速专用三相异步电动机技术前提
JB/T 3705－1999
永磁低速同步电动机
通用技术前提
2、永磁直流电机试验台试验项目
依照GB/T 25389.2—2010《风力发电机组 低速永磁同步发电机试验步骤》划定 ，，，，， ，实现以下试验项目：
绝缘电阻丈量；； ；；；
直流电阻丈量；； ；；；
噪声和振动测定；； ；；；
空载个性试验；； ；；；
负载个性试验；； ；；；
温升试验；； ；；；
波形正弦畸变率测定；； ；；；
空载轴承试验；； ；；；
短时升高电压试验；； ；；；
三相稳态短路试验；； ；；；
超速试验；； ；；；
工频耐压试验（仪器甲方自备）；； ；；；
二、永磁直流电机试验台测试系统测试需要分析
1、测试系统整体要求
永磁直流电机直流输入侧、逆变器输出侧的电量丈量（蕴含电压 ，，，，， ，电流 ，，，，， ，功率、功率因数等）；； ；；；电机轴输出功率的丈量（由扭矩转速传感器获取T、N ，，，，， ，推算Pm）。。。。。。
为正确推算永磁直流电机各组件的能量转换效能和整体效能 ，，，，， ，要求逆变器直流输入、逆变器三订互换输出、电机轴输出三个测点同步丈量。。。。。。
现场测试电磁环境较复杂 ，，，，， ，要求测试系统具备良好的EMC机能。。。。。。
钻研性测试 ，，，，， ，要求测试系统具备具备较高的数据采样率和高通讯速度 ，，，，， ，拥有盛开的接口 ，，，，， ，支持上位机对测试系统获取的高速瞬态数据进行各类分析处置。。。。。。
钻研性测试 ，，，，， ，要求测试系统至少具备0.2级以上的系统整体丈量精度 ，，，，， ，且可溯源。。。。。。
2、被测电量特点值综合
逆变器直流输入（Udc、Idc）：
输入直流电压Udc≤650V（额定工况下550V≤Udc≤650V）
输入直流电流Idc≤300A（额定工况下200A≤Idc≤300A）
基波频率：0Hz ，，，，， ，含谐波
功率因数：靠近1
逆变器三订互换输出（Ua ，，，，， ，Ub ，，，，， ，Uc、Ia ，，，，， ，Ib ，，，，， ，Ic）：
输出互换电压Ua ，，，，， ，Ub ，，，，， ，Uc ≤ 650V；； ；；；
输出互换电流Ia ，，，，， ，Ib ，，，，， ，Ic ≤300A；； ；；；
基波频率：F≤100Hz ，，，，， ，含谐波
功率因数：0—1变动
电机轴输出功率（T、N、Pm）
Pm≤150kW
三、永磁直流电机试验台测试系统组成道理图

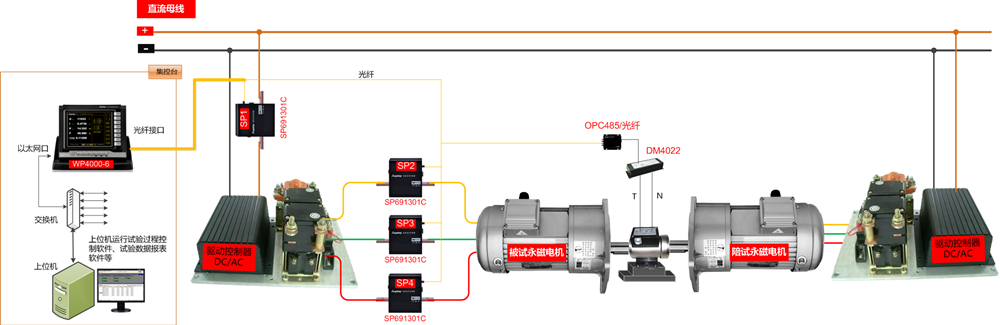

SP1测点选取SP691301C变频功率传感器 ，，，，， ，测试驱动节造器的输入电参数 ，，，，， ，SP2～4选取SP691301C变频功率传感器 ，，，，， ，用于丈量驱动节造器的输出及电机的输入电参数。。。。。。四台变频功率传感器输出数字信号经光纤传输至WP4000变频功率分析仪对应功率单元通讯接口。。。。。。DM4022双通路频率测试子站和扭矩传感器用于丈量被试电机的输出扭矩及转速。。。。。。DM4022双通路频率测试子站接管扭矩传感器输出脉冲频率信号 ，，，，， ，将其变换为数字信号经过RS485接口输出 ，，，，， ，为了提高通讯传输的电磁兼容性 ，，，，， ，选取OPC485光纤转换器将RS485电缆传输变换为光纤传输输送至WP4000变频功率分析仪的扩大测试通讯接口。。。。。。驱动节造器的输入电参数、电机的输入电参数及电机的输出扭矩、转速等参数在WP4000变频功率分析仪的节造下实现精确同步丈量 ，，，，， ，有助于提高试验了局的正确度。。。。。。
试验上位机通过以太网接口获取WP4000变频功率分析仪的丈量了局 ，，，，， ，通过有关通讯接口与被试驱动节造器及陪试驱动节造器。。。。。。浚？ ？？？墒迪质匝楣痰淖远 ，，，，， ，可凭据试验必要自动出具试验汇报 ，，，，， ，凭据试验判据给出合格判定。。。。。。
永磁直流电机组成道理图
四、永磁直流电机试验台测试系统测试设备选型
| 丈量信号 |
设备编号 |
型号 |
数量 |
| 直流输入侧 |
SP1 |
SP691301C |
1台 |
| 互换输出侧 |
SP2、SP3、SP4 |
SP691301C |
1台 |
| 电机轴功率输出 |
DM1、OPC1 |
SP691301C |
DM4022 1个、OPC485 1个 |
DM4022技术参数：
名称：双通路频率测试子站
信号类型：互换信号或直流脉动信号
频率领域：0.1Hz~50kHz
幅值领域：2Vpp~30Vpp
精度：0.02%rd
*对扭矩传感器输出的T、N两路脉冲频率信号进行采集、丈量
OPC485技术参数：
名称：RS485/光纤转换模浚？ ？？？
工作模式：RS-485点对点传输
电接口：RS-485信号
五、永磁直流电机试验台测试系统特点简述
永磁直流电机试验台测试系统选取的是WP4000变频功率分析仪 ，，，，， ，其特点参考WP4000变频功率分析仪的特点
