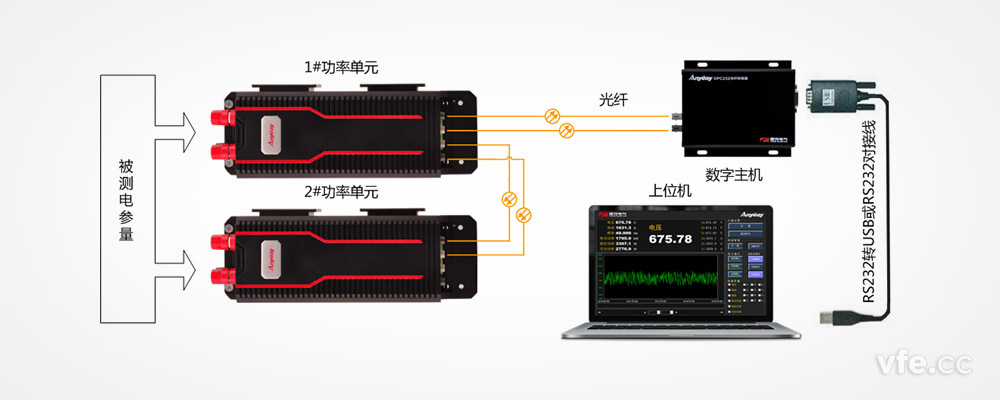

DP800数字功率计由数字主机、1~3个功率单元、传输光纤、RS232（或USB）衔接线及上位机组成。。。。。。。。下图为两个功率单元丈量三相功率的组成道理图，，，，，，，相互之间衔接如图所示。。。。。。。。

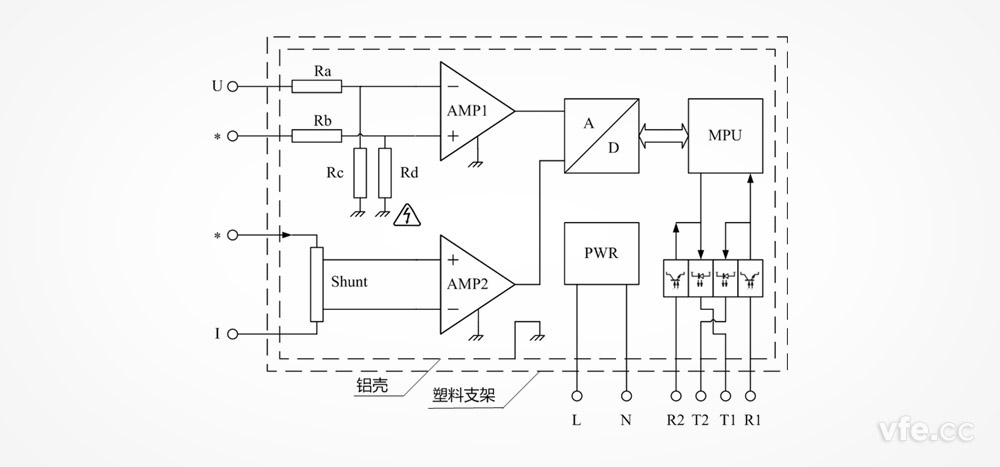

　　功率单元重要蕴含：被测电压调度电路、被测电流调度电路、AD转换器、微处置器MPU、光纤收发器R1、R2、T1、T2、工作电源PWR、屏蔽铝壳及塑料支架等部门。。。。。。。。

　　被测电压调度电路由电阻Ra、Rb、Rc、Rd及运算放大器AMP1等组成，，，，，，，被测电流调度电路由分流器Shunt和运算放大器AMP2等组成。。。。。。。。

　　被测电压、电流信号经调度电路（图10中省略了量程转换和防混叠滤波器等电路）等电路变换为与AD转换度量程及阻抗匹配的模拟量电压信号，，，，，，，在微处置器MPU的节造下，，，，，，，AD转换器将模拟量电压信号变换为数字信号，，，，，，，微处置器对数字信号进行分析运算得到电压有效值、电流有效值、有功功率、频率等参数，，，，，，，由微处置器MPU的串行通讯接口经过光纤发送器T1上传。。。。。。。。光纤接管器R1接管数字主机的设置指令及同步时钟信号送至微处置器MPU的串行通讯接口。。。。。。。。

　　
为了通过光纤总线将多个功率单元互联，，，，，，，每台功率单元还蕴含一对用于衔接总线高低一个功率单元的光纤收发器R2和T2。。。。。。。。

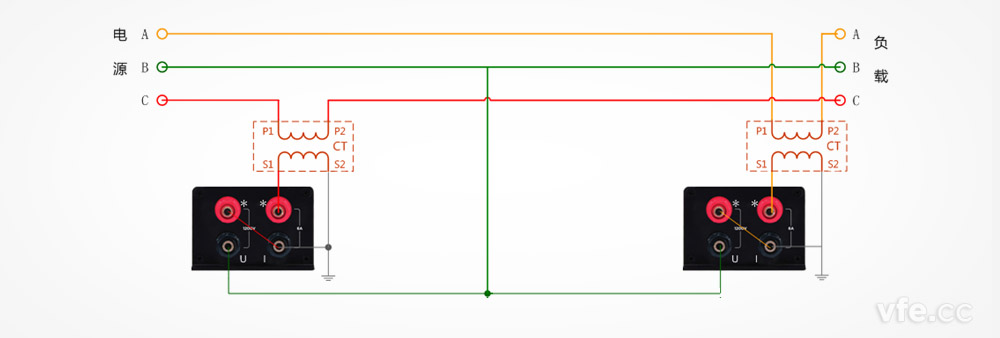

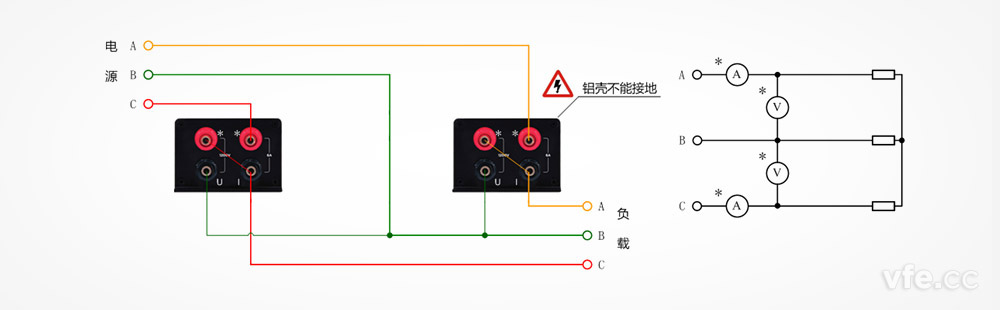

二DP800数字功率计接线图
