一变频电机试验台概述

　　变频电机试验通常必要选取变频器供电，，，，，，由于变频器输出频率拥有较宽的变动领域，，，，，，且输出的PWM波含有丰硕的谐波，，，，，，传统的互感器及功率计已经不能满足试验的丈量必要，，，，，，应该选取变频功率分析仪及变频功率变送器等。。。。。。

二变频电量特点

　　变频电量是指用于传输功率的，，，，，，并且满足下述前提之一的互换电量。。。。。。

1、信号频谱仅蕴含一衷斓率成分，，，，，，而频率不局限于工频的互换电信号

2、信号频谱蕴含两种或更多的被关注的频率成分的电信号

　　变频电量蕴含电压、电流以及电压电流引出的有功功率、无功功率、视在功率、有功电能、无功电能等。。。。。。

　　其重要特点蕴含：

1、幅值变动领域大，，，，，，能够从几伏变动到几万伏，，，，，，从几安变动到几千安

2、基波频率变动领域宽，，，，，，基波频率能够从0.1Hz甚至更低变动到400Hz甚至更高

3、相位变动领域宽，，，，，，功率因数能够在-1~1间肆意变动

4、往往长短正弦、高畸变，，，，，，谐波含量丰硕

　　由于变频电量的特殊性，，，，，，因而变频电机试验台所需的电量参数也不能选取通常的互感器来进行丈量。。。。。。凭据国标要求，，，，，，电参数丈量应选取宽频数字式丈量仪，，，，，，电压测定量为基波有效值，，，，，，电流测定量为全有效值电流，，，，，，功率测定量为全有效值功率。。。。。。

三4x800kW变频电机试验台

1、试验台配置

　　4x800kW变频电机试验台能够兼容380V、1140V、3300V、6600V、10kV电压等级的变频电机试验，，，，，，单机试验最大容量达3.2MW，，，，，，对拖试验最大容量达1.6MW。。。。。。且通过并联开关的并联与解并操作，，，，，，系统可在如下七种模式下运行：模式一：两两对拖；；；；；；模式二：一倍单机；；；；；；模式三：一倍叠频；；；；；；模式四：两倍对拖；；；；；；模式五：两倍单机；；；；；；模式六：两倍叠频；；；；；；模式七：四倍单机；；；；；；该系统能够合用于多种电压等级的变频电机试验，，，，，，用户能够凭据分歧的电机试验需要，，，，，，自由组合配置，，，，，，系统兼容性极度强，，，，，，为用户节俭了大量的投入资金及试验场地。。。。。。

2、电量丈量

　　试验台共有4个高压三相主电量测点SP1、SP3、SP5、SP7及4个低压三相主电量测点SP2、SP4、SP6、SP8，，，，，，主电量测试选取SP系列变频功率传感器及WP4000变频功率分析仪，，，，，，试验台及开关量测控选取PLC系统。。。。。。

四系统道理图

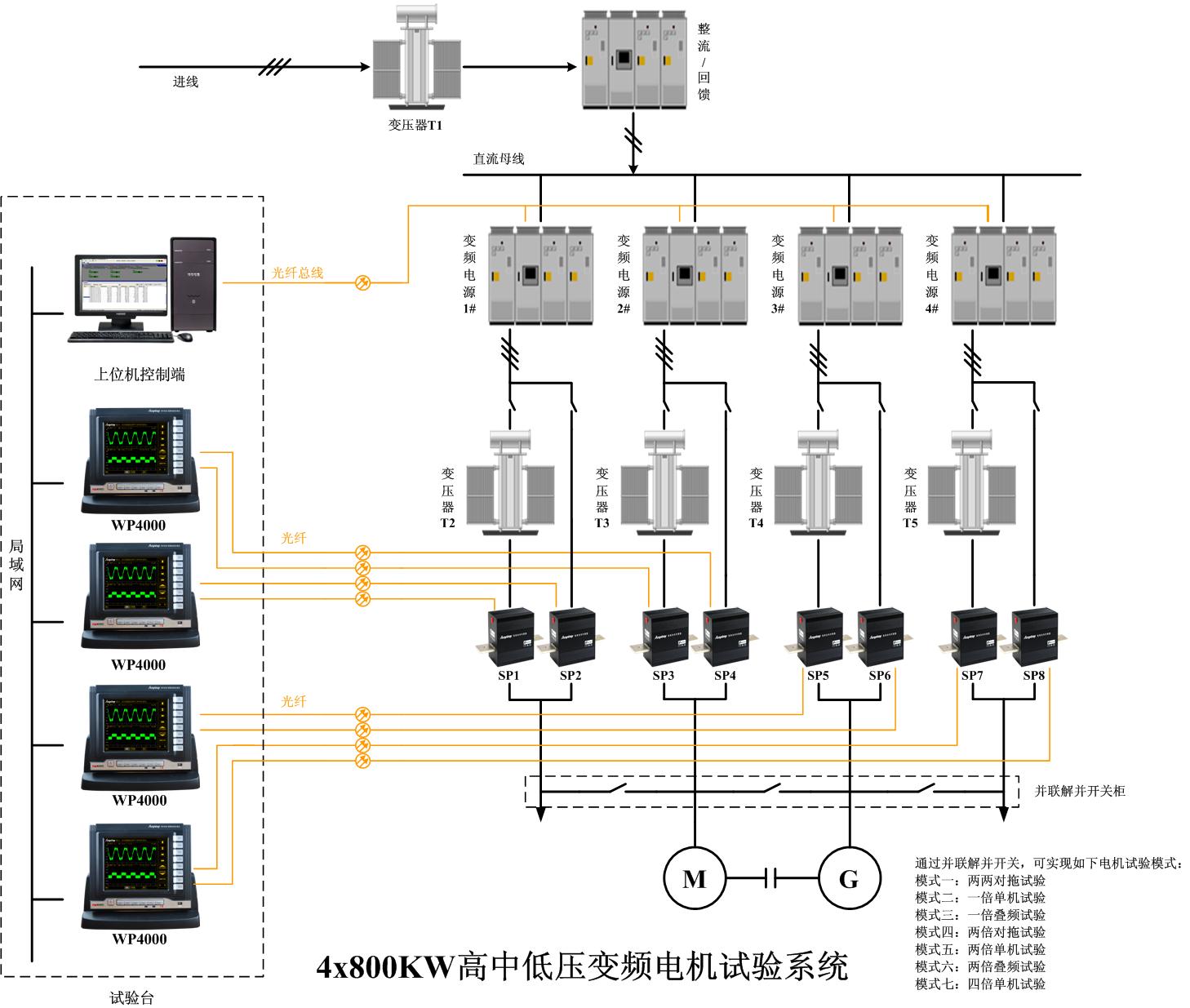

　　WP4000变频功率分析仪利用于4x800kW变频电机试验台的道理示意图如下所示：

WP4000变频功率分析仪利用于4X800kW变频电机试验台系统



---
