一双馈异步发电机工作道理

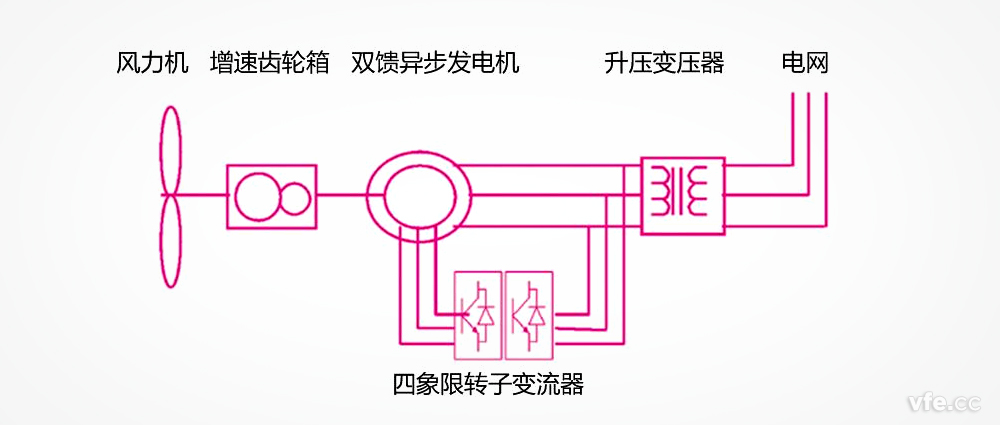

　　双馈异步发电机的转子受表部变流器节造，，，，，变流器给转子绕组供电，，，，，在转子中会形成一个旋转磁场，，，，，该旋转磁场与转子的机械转速产生的旋转磁场相叠加，，，，，转速随风速变动而变动，，，，，但是，，，，，只有转速在肯定领域内，，，，，调节转子频率，，，，，总能使叠加磁场的旋转速度蹬宗定子的同步转速，，，，，从而在定子绕组中感应出固定频率（工频）的电压。。。。。。。
　　当发电机的转速低于同步转速时，，，，，变流器提供正相序互换励磁，，，，，转子从变流器吸收电能；；；；；当发电机的转速高于同步转速时，，，，，变流器提供负相序互换励磁，，，，，转子通过变流器向电网馈电；；；；；当发电机的转速蹬宗同步转速时，，，，，变流器提供直流励磁。。。。。。。

　　通过调节双馈异步发电机转子的频率、幅值、相序，，，，，不只能够不变发电机定子输出频率，，，，，还可调节发电机输出的有功功率和无功功率，，，，，实现发电机的最大风能跟踪节造和并网的功率因数。。。。。。。

二双馈异步发电机试验台测点分析

　　双馈异步风力发电机试验台中，，，，，通常重要关注的有定子，，，，，转子和网侧三个测点的电参数。。。。。。。
　　此表，，，，，变流器的网侧谐波也是我们关注的。。。。。。。因而，，，，，部门用户在上述三个测点的基础上，，，，，增长了变流器网侧的测点。。。。。。。

　　双馈风力发电机的转子频率相当于转差频率，，，，，频率较低，，，，，理论上可可低至零，，，，，并且直接与变流器相连，，，，，谐波含量较大。。。。。。。转子的电参量丈量选取SP系列变频功率传感器。。。。。。。

　　双馈风力发电机的定子频率为工频，，，，，且输出电压为正弦波，，，，，定子的电参量丈量可选取互感器。。。。。。。

　　变流器与双馈风力发电机一路作为风力发电机组，，，，，变流器的机能和效能直接影响机组的机能和效能，，，，，因而，，，，，双馈异步风力发电机试验台通常唬；；；剐枵闪勘淞髌鞯幕芎托堋！。。。。。变流器网侧电压为正弦波，，，，，电流含有谐波，，，，，且谐波为试验关注对象，，，，，选取SP系列变频功率传感器。。。。。。。

　　电网侧电压工频正弦波，，，，，能够选取电压互感器丈量，，，，，电流含有来自变流器的谐波，，，，，通常丈量可选取电流互感器，，，，，对丈量精度要求高的场所，，，，，尤其是关注谐波含量的场所，，，，，推荐选取SP变频功率传感器。。。。。。。

　　不思考线路压降时，，，，，思考到变流器网侧的电压与电网电压一样，，，，，而有功功率能够选取算术叠加的方式推算，，，，，电流能够选取矢量叠加的方式推算。。。。。。。

　　本双馈异步风力发电机试验台选择发电机定子，，，，，发电机转子，，，，，变流器网侧三个测点进行现实丈量。。。。。。。

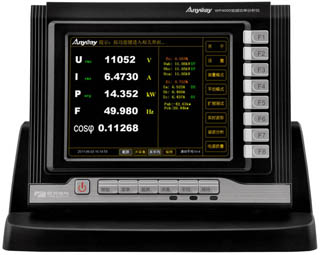

　　在WP4000变频功率分析仪内部，，，，，能够对发电机定子的电流与变流器网侧电流进行瞬时价相加（求矢量和），，，，，能够得到网侧总电流。。。。。。。在同步采样的前提下，，，，，直接将定子有功功率与转子变流器网侧的有功功率算术就和即可得到网侧总功率。。。。。。。
　　相比四测点法，，，，，上述规划节约了电网侧的测点。。。。。。。相比网侧、定子侧、转子侧的规划，，，，，本规划拥有下述利益：
　　1、转子网侧的电流比电网总电流幼，，，，，传感器成本降低；；；；；
　　2、转子网侧的电流含有谐波，，，，，直接丈量较为正确；；；；；
　　3、推算转子变流器效能值较为正确；；；；；

　　WP4000变频功率分析仪最多可配置6个功率单元，，，，，若三个测点均选取二瓦计法，，，，，一台分析仪即可实现三个测点的同步丈量。。。。。。。
　　对于变流器转子侧的电参量，，，，，思考到电容电流的影响，，，，，能够增长一台变频功率传感器只用于第三相电流的丈量，，，，，也可选取三台变频功率传感器，，，，，选取虚构中性点的方式依照三瓦计法进行丈量。。。。。。。此时，，，，，共有7个功率单元，，，，，必要两台WP4000变频功率分析仪，，，，，利用WP4000变频功率分析仪的同步时钟接口，，，，，将两台分析仪选取同步光纤相连，，，，，也可实现所有电参量的严格同步丈量。。。。。。。

三双馈异步发电机试验台道理及主线路

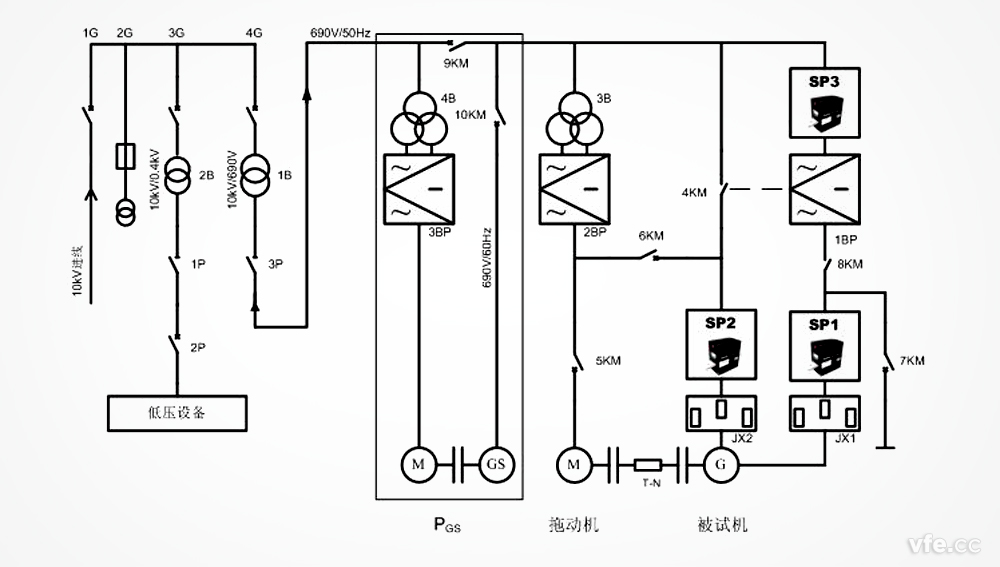

　　双馈异步发电机试验台的道理及主线路如下图：

图：双馈异步风力发电机试验台的道理及主线路

　　高压电网(10kV/50Hz)经高压进线柜1G、高压馈电柜4G、降压变压器1B（10kV/690V）、低压出线柜3P变换为690V/50Hz给试验系统主回路供电；；；；；10kV/50Hz电网经高压馈电柜3G、低压配电变压器2B(10kV/0.4kV)，，，，，低压节造柜1P、低压配电柜2P为低压设备及节造回路供电。。。。。。。2G为高压进线互感器测试柜。。。。。。。
　　3B、4B为12脉整流变压器，，，，，别离为拖动变频器2BP、3BP提供12脉整流输入，，，，，重要主张是降低谐波电流对电网的影响。。。。。。。其弊端是增长的变压器降低了整体效能，，，，，增长了耗能。。。。。。。用户凭据自身情况，，，，，也可选择IGBT整流的四象限变频器，，，，，省去两个变压器。。。。。。。
2BP为拖动变频器，，，，，作为拖动机变频驱动用；；；；；
　　1BP为转子变频器；；；；；
　　SP1为被试电机转子侧测试点变频功率传感器，，，，，用于测试转子侧变频电功率参数及谐波参量的测试；；；；；
　　SP2为被试电机定子侧测试点变频功率传感器（或电压及电流互感器加DT系列数字变送器），，，，，用于测试定子侧工频电功率参数；；；；；
　　SP3为转子变频器网侧测试点变频功率传感器，，，，，用户测试转子侧并网电功率参数及谐波等电能质量参数；；；；；
　　T-N为扭矩转速传感器，，，，，用于测试机械扭矩及转速，，，，，运算被试机组的机械功率输入。。。。。。。
　　4KM为被试电机定子侧并网开关，，，，，受转子变频器1BP节造；；；；；
　　JX1为被试电机转子侧接线箱，，，，，内部装置SP1测点变频功率传感器；；；；；
　　JX2为被试电机定子侧接线箱，，，，，内部装置SP2测点变频功率传感器；；；；；
　　JX3为转子变频器网侧接线箱，，，，，内部装置SP3测点变频功率传感器；；；；；
　　PGS为60Hz机组，，，，，为60Hz额定频率的双馈风电机组试验提供690V/60Hz电网，，，，，由12脉整流变压器4B、拖动变频器3BP、异步拖动电机及同步发电机组成。。。。。。。若无需进行60Hz试验，，，，，该部门可省略。。。。。。。

---
