具体描述电流互感器的接线图

  • 浏览次数:14082次
  • 颁布功夫:2015/4/1 16:52:41
  • 作者:hb_yinhe

  电流互感器在工频丈量领域有着极度悠久的汗青,,,,,,到目前为止已经发展成极度成熟的产品。 。 。。。电流互感器不论是合用性还是精度指标方面已经齐全适该当今的工频丈量,,,,,,电流互感器的接线图也相对比力单一,,,,,,只有稍加把稳,,,,,,在现实使用中就能够得到很好利用。 。 。。。

电流互感器的端子标识

01通常电流互感器接线图

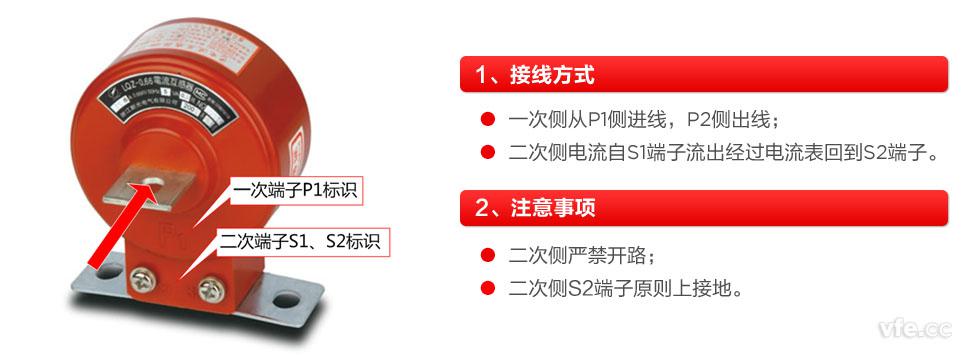

电流互感器的接线图标识

  电流互感器的一次侧电流是从P1端子进入,,,,,,从P2端子出来;;;;;;即P1端子衔接电源侧,,,,,,P2端子衔接负载侧。 。 。。。
  电流互感器的二次侧电流从S1流出,,,,,,进入电流表的正接线柱,,,,,,电流表负接线柱出来后流入电流互感器二次端子S2,,,,,,准则上要求S2端子接地。 。 。。。
  注:某些电流互感器一次标称,,,,,,L1、L2,,,,,,二次侧标称K1、K2。 。 。。。

02穿心式电流互感器接线图

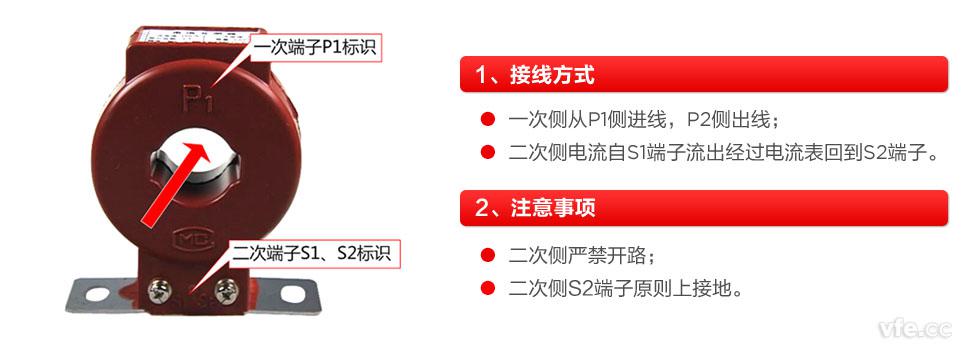

穿心式电流互感器的接线图标识

  穿心式电流互感器接线与通常电流互感器类似,,,,,,一次侧从互感器的P1面穿过,,,,,,P2面出来,,,,,,二次侧接线与通常互感器一样。 。 。。。

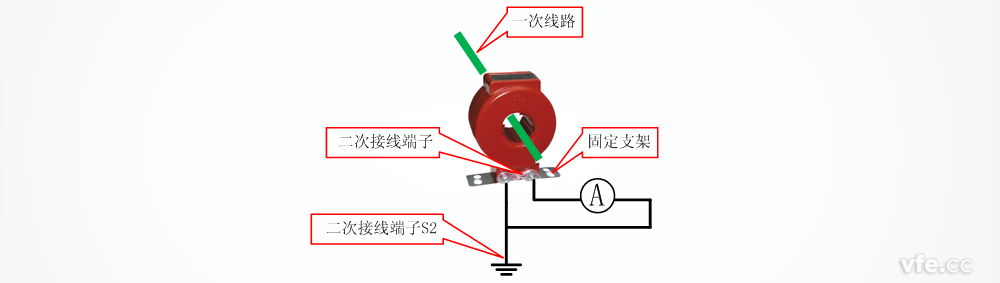

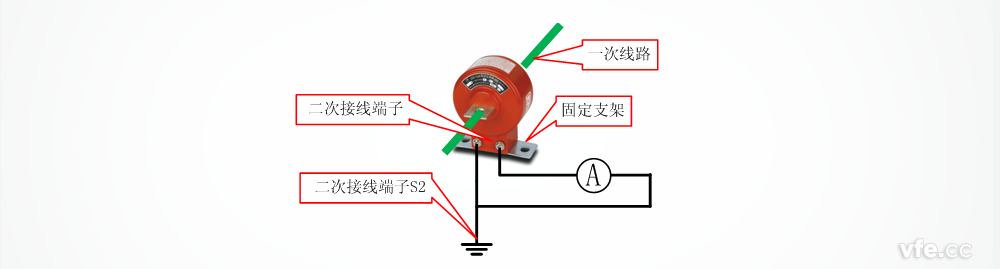

丈量中电流互感器的接线图

  在丈量中电流互感器二次回路线圈阻抗极度幼,,,,,,因而电流互感器二次回路靠近于短路,,,,,,并且为了统一规范,,,,,,二次绕组额定值通常设计为5A。 。 。。。
  在现实利用中,,,,,,为了安全思考,,,,,,电流互感器二次侧S2通常必要接地。 。 。。。

丈量中电流互感器的接线图

通常电流互感器的接线图

丈量中电流互感器的接线图

穿心式电流互感器的接线图
