电流互感器道理是凭据电磁感应道理的。。。。。电流互感器是由关合的铁心和绕组组成。。。。。它的一次绕组匝数很少，，，，，，，串在必要丈量的电流的线路中，，，，，，，因而它时时有线路的全数电流流过，，，，，，，二次绕组匝数比力多，，，，，，，串接在丈量仪表和；；；；；；；；せ芈分校，，，，，，电流互感器在工作时，，，，，，，它的2次回路始终是关合的，，，，，，，因而丈量仪表和；；；；；；；；せ芈反呷Φ淖杩购苡祝。。。。，，，，，，电流互感器的工作状态靠近短路。。。。。



一电流互感器道理

　　电流互感器（Current transformer 简称CT）的作用是能够把数值较大的一次电流通过肯定的变比转换为数值较幼的二次电流，，，，，，，用来进行；；；；；；；；ぁ⒄闪康抛猛尽！。。。如变比为400/5的电流互感器，，，，，，，能够把现实为400A的电流转变为5A的电流。。。。。
　　电流互感器与变压器类似也是凭据电磁感应道理工作，，，，，，，变压器变换的是电压而电流互感器变换的是电流而已。。。。。电流互感器接被测电流的绕组（匝数为N1），，，，，，，称为一次绕组（或原边绕组、低级绕组）；；；；；；；；接丈量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。。。。。
　　电流互感器一次绕组电流I1与二次绕组I2的电流比，，，，，，，叫现实电流比K。。。。。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，，，，，，，用Kn暗示，，，，，，，Kn=I1n/I2n。。。。。

二电流互感器技术指标

1额定容量

　　额定二次电流通过二次额定负荷时所亏损的视在功率。。。。。额定容量能够用视在功率V.A暗示，，，，，，，也能够用二次额定负荷阻抗Ω暗示。。。。。

2一次额定电流

　　允许通过电流互感器一次绕组的用电负荷电流。。。。。用于电力系统的电流互感器一次额定电流为5～25000A，，，，，，，用于试验设备的精密电流互感器为 0.1～50000A。。。。。电流互感器可在一次额定电流下持久运行，，，，，，，负荷电流超过额定电流值时叫做过负荷，，，，，，，电流互感器持久过负荷运行，，，，，，，会烧坏绕组或削减使用寿命。。。。。

3二次额定电流

　　允许通过电流互感器二次绕组的一次感应电流。。。。。

4额定电流比（变比）

　　一次额定电流与二次额定电流之比。。。。。

510%倍数

　　在指定的二次负荷和肆意功率因数下，，，，，，，电流互感器的电流误差为－10%时，，，，，，，一次电流对其额定值的倍数。。。。。10%倍数是与继电；；；；；；；；び泄氐募际踔副辍！。。。

6前正确度等级

　　暗示互感器自身误差（比差和角差）的等级。。。。。电流互感器的正确度等级分为0.001～1多种级别，，，，，，，与原来相比正确度提高很大。。。。。用于发电厂、变电站、用电单元配电节造盘上的电气仪表通常选取0.5级或0.2级；；；；；；；；用于设备、线路的继电；；；；；；；；ねǔ２坏陀1级；；；；；；；；用于电能计量时，，，，，，，视被测负荷容量或用电量几多凭据规程要求来选择。。。。。

7比差

　　互感器的误差蕴含比差和角差两部门。。。。。比值误差简称比差，，，，，，，通常用符号f暗示，，，，，，，它蹬宗现实的二次电流与折算到二次侧的一次电流的差值，，，，，，，与折算到二次侧的一次电流的比值，，，，，，，以百分数暗示。。。。。

8角差

　　相角误差简称角差，，，，，，，通常用符号δ暗示，，，，，，，它是旋转180°后的二次电流向量与一次电流向量之间的相位差。。。。。划定二次电流向量超前于一次电流向量δ为正值，，，，，，，反之为负值，，，，，，，用分（’）为推算单元。。。。。

三电流互感器检定步骤

　　凭据“JJG 313-2010丈量用电流互感器检定规程”中描述，，，，，，，电流互感器校验项目及检定步骤如下：

　　绕组极性查抄：丈量用电流互感器的绕组机型划定为减极性，，，，，，，当一次电流从一次绕组的极性端流入时，，，，，，，二次电流从二次绕组的极性端流出。。。。。推荐使用装有机型批示器的误差丈量装置按正常接线进行绕组的极性查抄，，，，，，，使用没有极性批示器的误差丈量装置查抄极性时，，，，，，，应在工作电流不大于5%时进行，，，，，，，若是测得的误差超出校验仪丈量领域，，，，，，，则极性异常。。。。。

　　退磁查抄：对于电流互感器退磁，，，，，，，一次绕组开路，，，，，，，二次绕组通以工频电流，，，，，，，从零起头逐步增长到肯定的电流值(该电流值与互感器的设计丈量上限有关，，，，，，，通常为额定电流的20-50%左右。。。。？？？？？？Ｄ芄徽庋卸希，，，，，，若是电流忽然急剧变大，，，，，，，此时暗示铁芯以进入磁鼓和阶段)。。。。。而后再将电流缓慢降为零，，，，，，，如此沉复2-3次。。。。。在断开电源前，，，，，，，应将一次绕组短接，，，，，，，才断开电源。。。。。铁芯退磁实现。。。。。此步骤称开路退磁法。。。。。对于有些电流互感器，，，，，，，由于二次绕组的匝数都比力多。。。。。若选取开路退磁法，，，，，，，开路的绕组可能产生高电压。。。。。因而能够在二次绕组接上较大的电阻(额定阻抗的10-20倍)。。。。。一次绕组通以电流，，，，，，，从零渐变到互感器一次绕组的允许的最大电流，，，，，，，再渐变到零，，，，，，，如此沉复2-3次。。。。。由于接有负载铁芯可能不能齐全退磁。。。。。由于一次绕组的最大电流有限度，，，，，，，过大的话可能烧坏一次绕组。。。。。若是接有负载的二次绕组产生电压不是过高的话，，，，，，，能够加大二次绕组的负载电阻。。。。。这样能够提高退磁成效。。。。。

　　误差丈量：互感器误差试验通常选取被测互感器与尺度互感器进行比力，，，，，，，两互感器的二次电流差即为被测互感器误差。。。。。此种检验步骤称比力法。。。。。尺度互感器要求比被测互感器逾越二个等级，，，，，，，此时尺度互感器误差可忽略不计。。。。。若尺度互感器比被测互感器只高一个等级，，，，，，，此时试验了局误差应试虑加上尺度互感器误差。。。。。

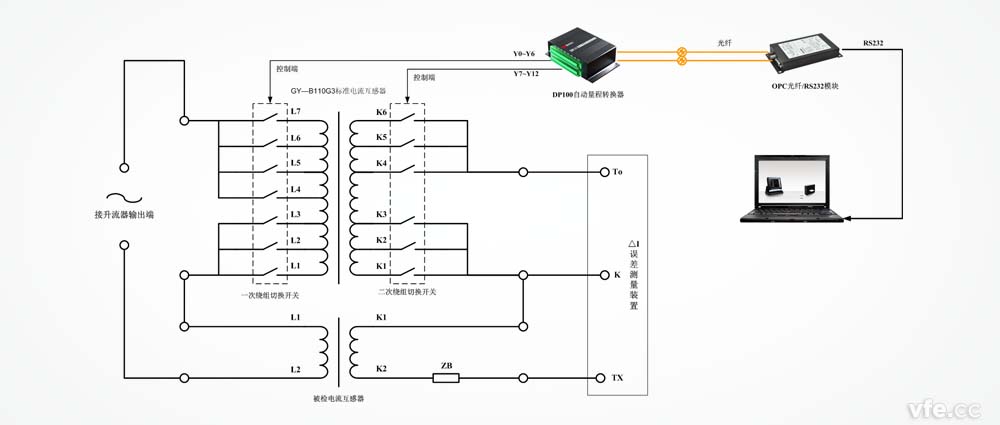

　　由于尺度互感器通常建设多级一次、二次绕组极性端，，，，，，，以便于检验分歧变比互感器时进行变比的变换，，，，，，，为简化操作，，，，，，，保障安全，，，，，，，可选取东升国际官网研造的DP100自动量程转换器进行变比的切换，，，，，，，检验线路图如下所示：

四电流互感器分类

　　按绝缘介质分类：干式电流互感器、浇注式电流互感器、油浸式电流互感器、气体绝缘电流互感器；；；；；；；；

　　按装置方式分类：贯通式电流互感器、支柱式电流互感器、套管式电流互感器、母线式电流互感器；；；；；；；；

　　按道理分类：电磁式电流互感器、电子式电流互感器。。。。。

　　由于电磁式电流互感器存在易鼓和、非线性及频带窄等问题，，，，，，，电子式电流互感器得到大力推广，，，，，，，通常拥有抗磁鼓和、低功耗、宽频带蹬着点。。。。。国内拥有代表性的电子式互感器有AnyWay变频电压传感器、AnyWay变频电流传感器、AnyWay变频功率传感器，，，，，，，其中AnyWay变频功率传感器属于电压、电流组合式互感器。。。。。

　　该互感器的重要特点如下：

　　1、选取前端数字化技术，，，，，，，光纤传输，，，，，，，电磁兼容性好。。。。。

　　2、幅频个性和相频个性好，，，，，，，在宽幅值、频率、相位领域内均可获得较高的丈量精度。。。。。

　　3、属于数字式传感器，，，，，，，二次仪表不会引入误差，，，，，，，传感器误差就是系统误差。。。。。

　　实物图如下：

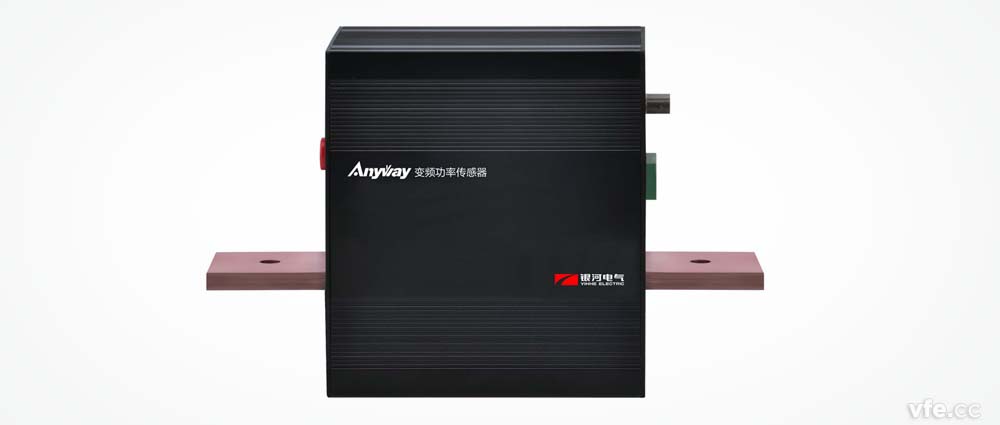

新型电子式互感器＿AnyWay变频功率传感器
