SP系列变频功率传感器接线图详解
- 浏览次数：16943次
- 颁布功夫：2014/3/12 11:29:45
- 作者：东升国际官网电气
一SP系列变频功率传感器简介
SP系列
变频功率传感器是AnyWay系列
变频功率分析仪的重要功率单元，，，， ，，，属于数字量输出丈量用
变频电量变送器，，，， ，，，由
变频电压传感器、变频电流传感器及有关丈量元件组成。。。。。 。每个传感器可衔接一路电压信号和一路电流信号。。。。。 。

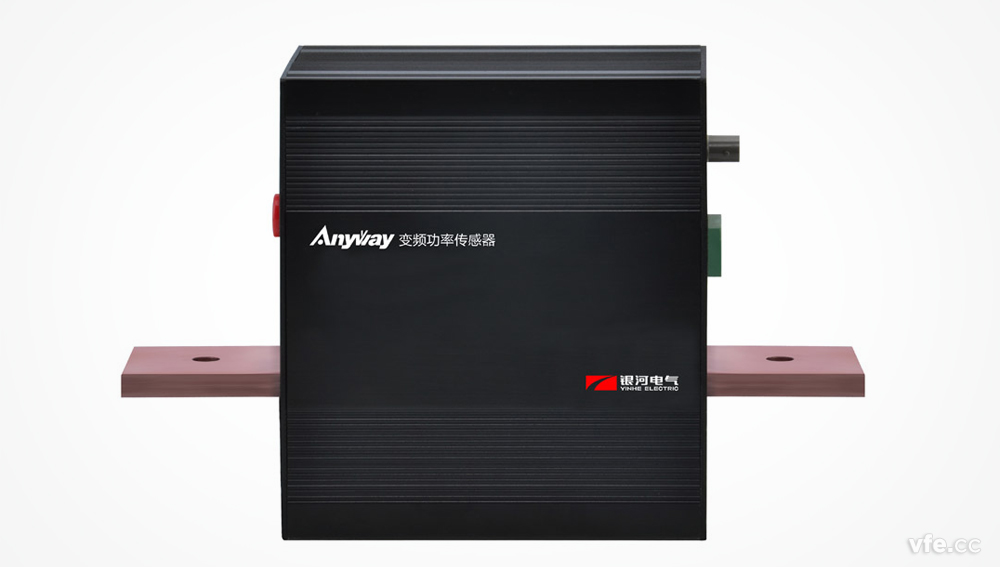

图1. 变频功率传感器表观图
二功率表接线回首

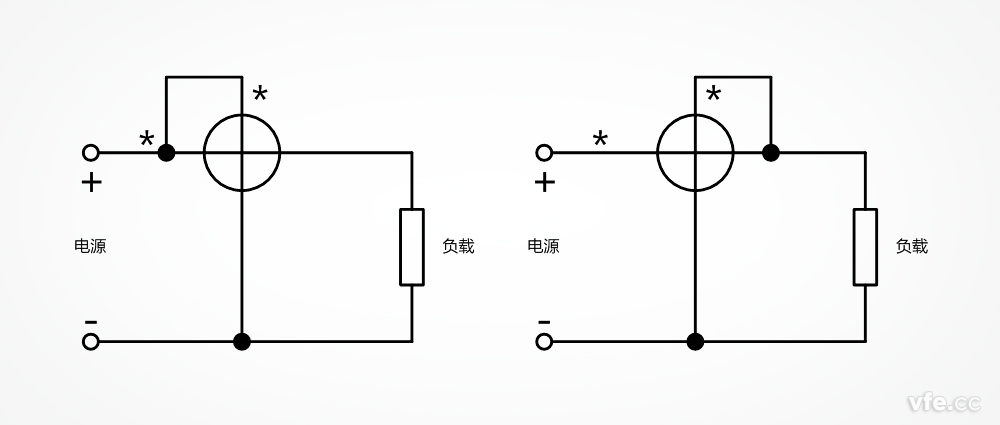

图2. 功率表接线图
图2展示了两种
功率表接线图。。。。。 。当功率表的电流表内阻及线路阻抗可忽视时，，，， ，，，两种功率表接线图成效一样。。。。。 。当电流表内阻及线路阻抗不成忽视时，，，， ，，，若关注的是电源输出功率，，，， ，，，选取左侧功率表接线图，，，， ，，，并且测试电压线衔接点尽可能靠近电源衔接端子；； ；；；；；；若关注的是负载亏损功率时，，，， ，，，选取右侧功率表接线图，，，， ，，，并且测试电压线衔接点尽可能靠近负载衔接端子。。。。。 。
三SP系列变频功率传感器接线端子注明
SP系列变频功率传感器接线端子与功率表接线端子类似。。。。。 。

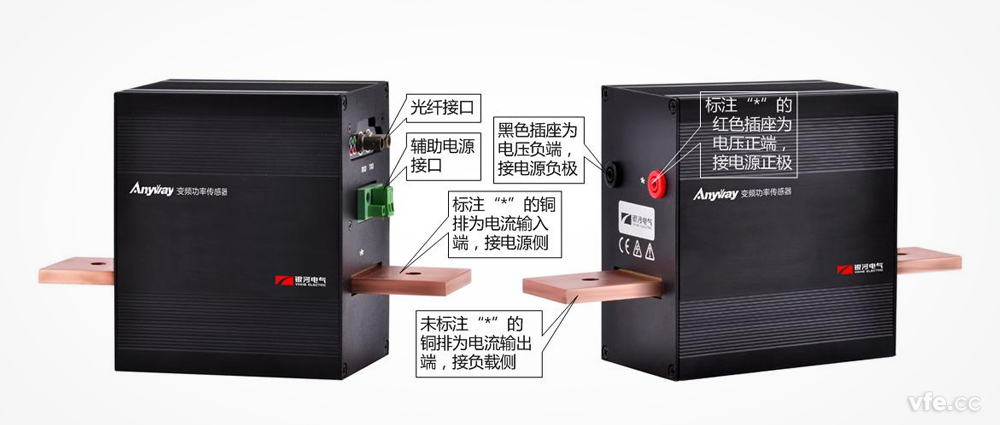

图3. SP系列变频功率传感器接线端子注明
如图3所示：SP系列系列变频功率传感器接线端子蕴含：一个电流输入端子（正极）、一个电流输出端子（负极）、两个电压输入端子、辅助电源端子和光纤通讯接口。。。。。 。
SP系列变频功率传感器选取铜排作为电流输入和输出端子，，，， ，，，标注“*”的一侧为电流输入端子，，，， ，，，接电源端；； ；；；；；；另一侧为电流输出端子，，，， ，，，接负载端。。。。。 。
SP系列变频功率传感器选取红色和玄色的插座为电压测试端子，，，， ，，，标注“*”的红色插座为电压正端，，，， ，，，衔接电源正极，，，， ，，，玄色插座为电压负端，，，， ，，，衔接电源负极。。。。。 。
SP系列变频功率传感器的辅助电源输入为50/60Hz，，，， ，，，AC100V～260V，，，， ，，，可兼容50Hz和60Hz及110V和220V的市电。。。。。 。
SP系列变频功率传感器选取浮地设计，，，， ，，，壳体与电流端子等电位，，，， ，，，带电状态不成触碰。。。。。 。
SP系列变频功率传感器的光纤通讯接口蕴含一个同步采样节造的接管端RXD和一个采样数据上传的发送端TXD。。。。。 。
四SP系列变频功率传感器接线举例
SP系列变频功率传感器接线与功率表接线类似。。。。。 。本节列出的变频功率传感器接线图均思考丈量负载功率，，，， ，，，因而，，，， ，，，电压测试端子衔接均靠近负载侧。。。。。 。
1单相电功率丈量接线图

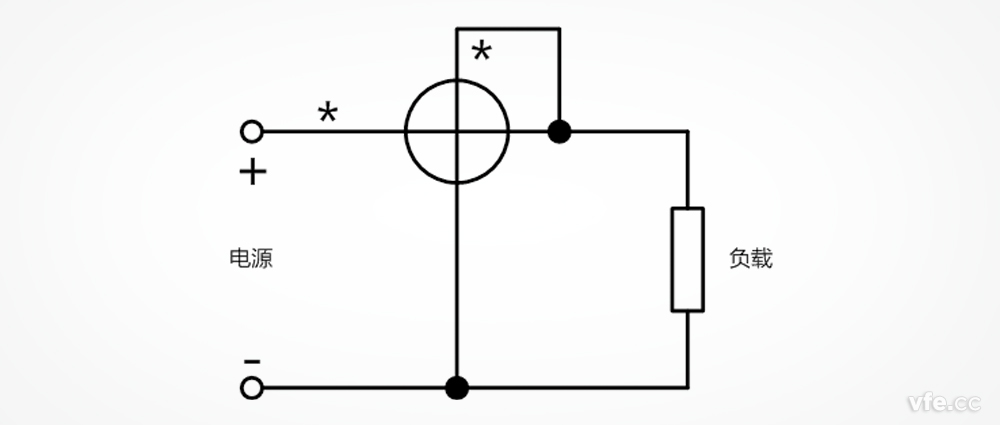

图4. 单相电功率丈量时的SP系列变频功率传感器接线图
2三相三线造电功率丈量接线图
三相三线造电功率丈量蕴含三种接线方式：
拜见图5，，，， ，，，第一种接线方式选取最常见的二瓦计法。。。。。 。二瓦计法丈量三相功率的理论凭据是基尔霍夫电压定律和基尔霍夫电流定律。。。。。 。
拜见图6，，，， ，，，第二种接线方式在第一种基础上增长了一个电流表，，，， ，，，用于丈量B相电流，，，， ，，，该方式就丈量功率而言，，，， ，，，依然是二瓦计法。。。。。 。由于装置在B相的变频功率传感器只用于丈量电流，，，， ，，，其电压测试线相互短接至电流输出端。。。。。 。
注：国标GB/T1032-2012三相异步电动机试验步骤中明确划定：在变频器供电电机中，，，， ，，，当变频器开关频率较高时，，，， ，，，思考到电容泄露电流可能不能忽视，，，， ，，，应该每一相都装置一个电流表。。。。。 。
拜见图7，，，， ，，，第三种接线方式选取三瓦计法，，，， ，，，由于三相三线造无中性线，，，， ，，，利用同型号的SP系列变频功率传感器的电压端口输入内阻一样的个性构建了一个虚构中性点N’，，，， ，，，虚构中性点悬空。。。。。 。

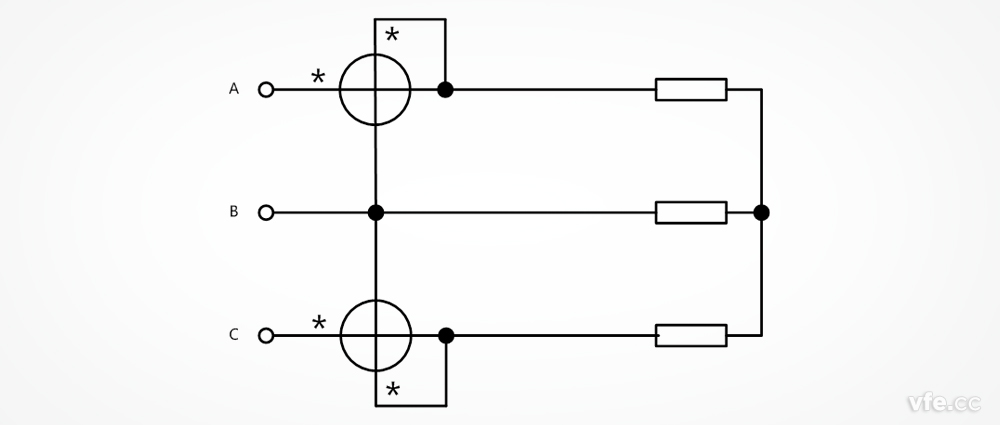

图5. 三相三线造电功率丈量时的SP系列变频功率传感器接线图(二瓦计法)

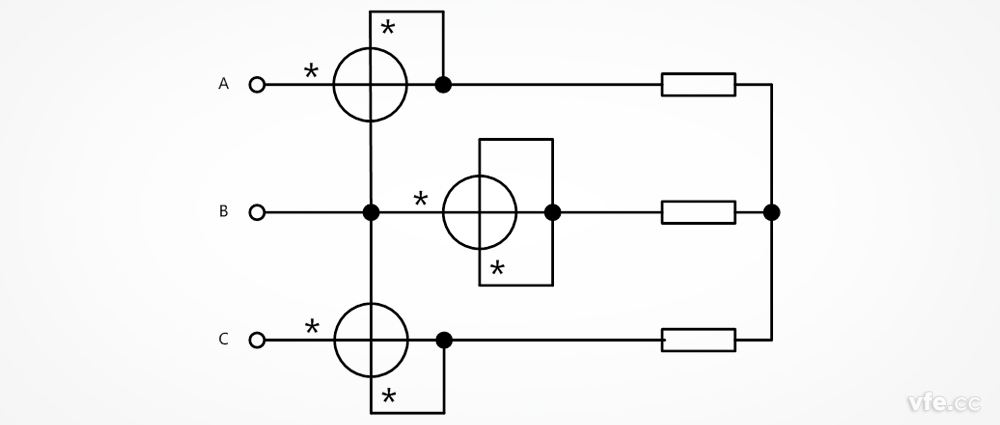

图6. 三相三线造电功率丈量时的SP系列变频功率传感器接线图(GB/T1032划定的步骤)

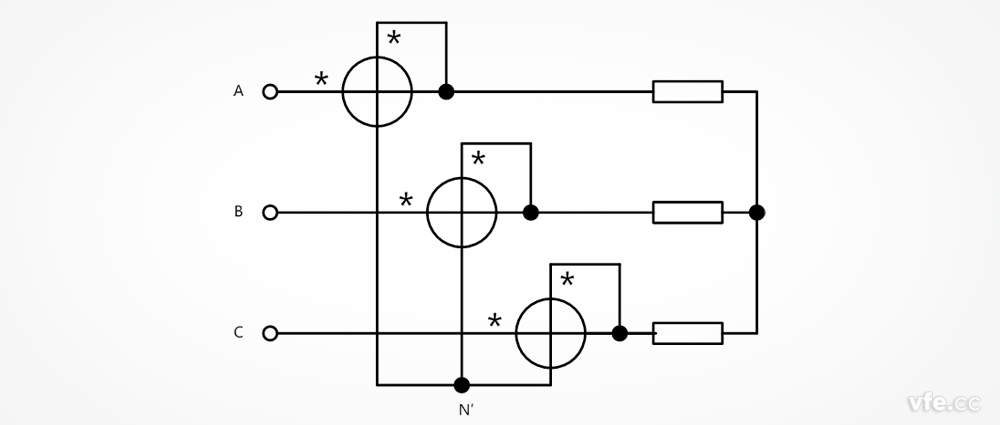

图7. 三相三线造电功率丈量时的SP系列变频功率传感器接线图(虚构中性点的三瓦计法)
3三相四线造电功率丈量接线图

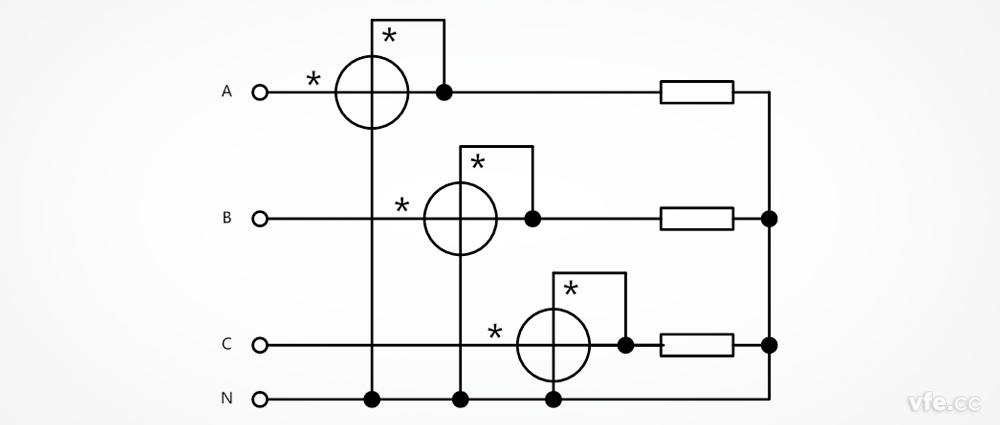

图8. 三相四线造电功率丈量时的SP系列变频功率传感器接线图(三瓦计法)
图8与图7的区别在于，，，， ，，，图7中三个变频功率传感器的电压负端互联后悬空，，，， ，，，而图8中三个变频功率传感器的电压负端互联后衔接至中性线。。。。。 。
