一问题的提出

　　目前的市面上的多相功率分析仪，，，，，，，通常可衔接4个、6个甚至更多的功率单元。。。。。。

　　衔接一样数量功率单元的功率分析仪，，，，，，，现实丈量能力并不愿定一样，，，，，，，为什么呢?

　　丈量一个单相两线的单相回路，，，，，，，只必要一个功率单元。。。。。。

　　丈量一个三相三线的三相回路，，，，，，，能够只用两个功率单元。。。。。。

　　丈量一个三相四线的三相回路，，，，，，，必要三个功率单元。。。。。。

　　三相三线输入、三相三线输出的交直交变频器，，，，，，，要求同时丈量输入和输出时，，，，，，，理论上4个功率单元即可满足测试必要。。。。。。

　　问题来了，，，，，，，是不是配置四个功率单元的功率分析仪就肯定能够同时丈量变频器的输入和输出呢?

　　答案是否定的!

　　目前大无数四相功率分析仪对于三相变频器推荐接线方式是：一个功率单元用于丈量直流母线，，，，，，，另表三个功率单元用于丈量三订互换输出。。。。。。

　　这种接线方式忽略了两个问题：

　　第一，，，，，，， 三订互换变频器输出正本能够只用两个功率单元进行丈量。。。。。。

　　第二，，，，，，， 这种规划越发适合直流输入的逆变器，，，，，，，对于三订互换输入的变频器而言，，，，，，，只丈量直流母线，，，，，，，并不能齐全反映变频器的效能和输入谐波等沉要参数。。。。。。

　　厂家为何这样推荐?

　　原因在于，，，，，，，该功率分析仪配置4个功率单元时，，，，，，，只允许有两种接线方式：

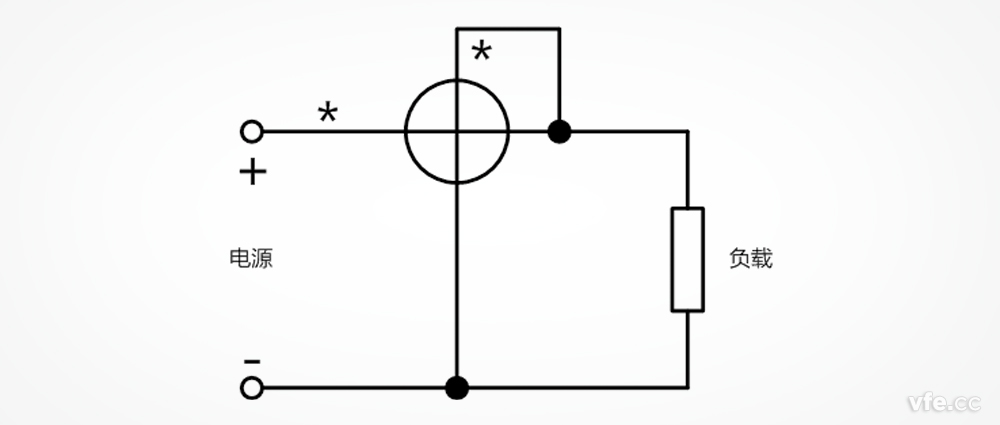

　　第一、 丈量4个单相两线(1P2W)的单相回路。。。。。。

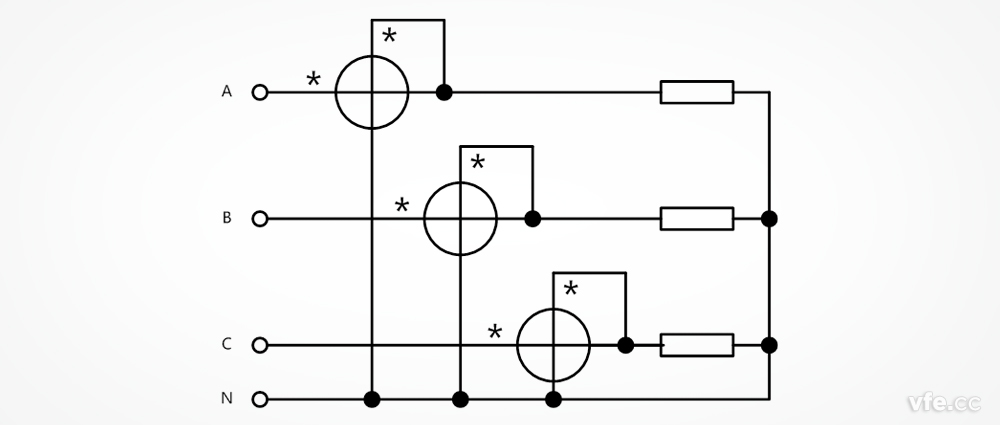

　　第二、 丈量1个单相两线(1P2W)的单相回路和一个三相四线(3P4W)的三相回路。。。。。。

　　配置两个功率单元时，，，，，，，同样只允许有两种接线方式：

　　第一、丈量2个单相两线(1P2W)的单相回路。。。。。。

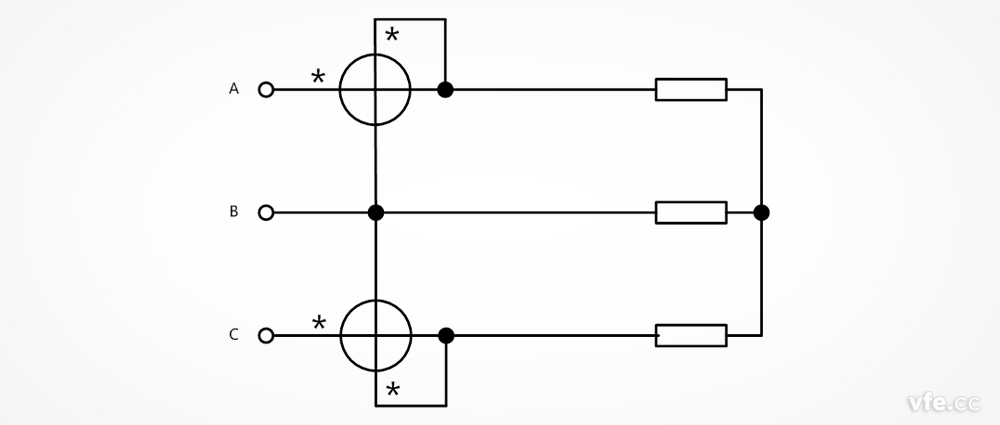

　　第二、丈量一个三相三线(3P3W)的三相回路。。。。。。

　　当然，，，，，，，配置4个功率单元时，，，，，，，能够忽视后面的两个功率单元。。。。。。

　　这样，，，，，，，该功率分析仪能够扩大到4种接线方式。。。。。。

　　而不论用哪种丈量方式，，，，，，，单相单线和三相三线不能同时使用，，，，，，，并且不能同时丈量两个或两个以上的三相回路。。。。。。

　　您或许或疑惑，，，，，，，为何厂家要作这样的限度?

　　这是有原因的，，，，，，，由于丈量两个三相回路时，，，，，，，必要两个同步源，，，，，，，而该功率分析仪只有一个同步源。。。。。；；；；；；谡飧龅览，，，，，，，该仪器配置四个功率单元时，，，，，，，还能够扩充的接线方式应该是：丈量一个单相两线的单相回路和一个三相三线的三相回路，，，，，，，这种方式现实上更适合三相逆变器的测试必要。。。。。。遗憾的是：厂家并未盛开该丈量模式。。。。。。

二解决规划

　　WP4000的矫捷接线方式体此刻：WP4000最多可衔接6个功率单元，，，，，，，并且每个功率单元都可所以同步源，，，，，，，这样，，，，，，，不论选取何种接线方式，，，，，，，只有总单元数在6个以内，，，，，，，都能够实现同时丈量。。。。。。

　　好比说：

　　同时丈量两个三相四线的三相回路(变压器输入输出测试)

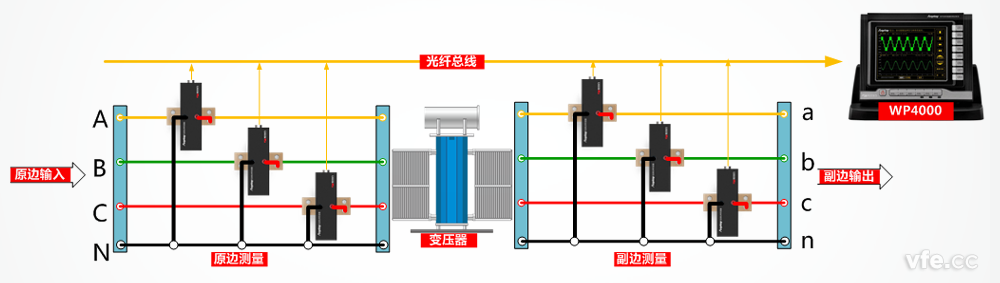

　　变压器输入输出测试接线道理图

　　同时丈量三个三相三线的三相回路(双馈风力发电机的定子、转子和电网三侧同时丈量);

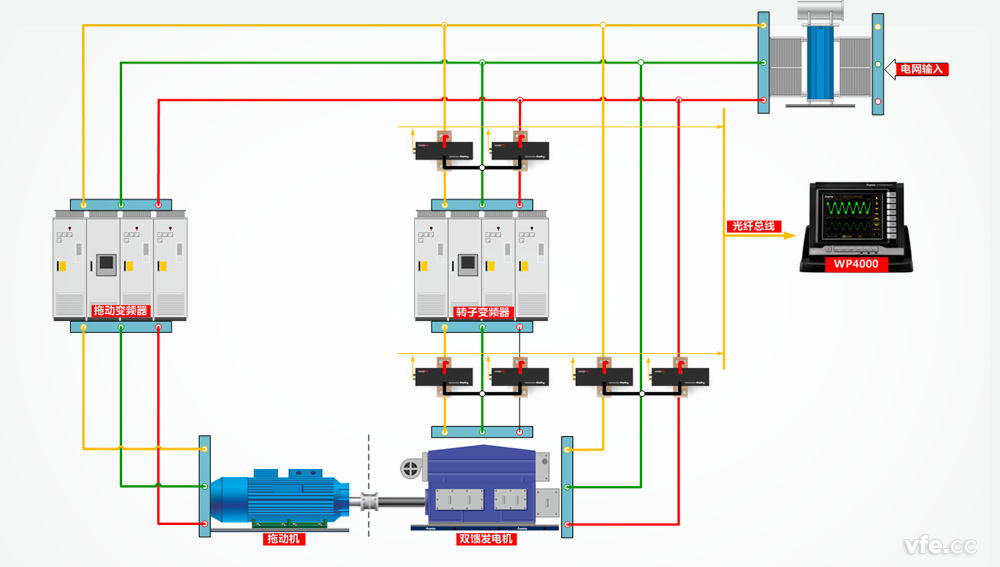

双馈电机测试接线道理图

　　同时丈量一个单相双线的单相回路和两个三相三线的互换回路(交直交变频器的三相输入、直流母线和三相输出)。。。。。。

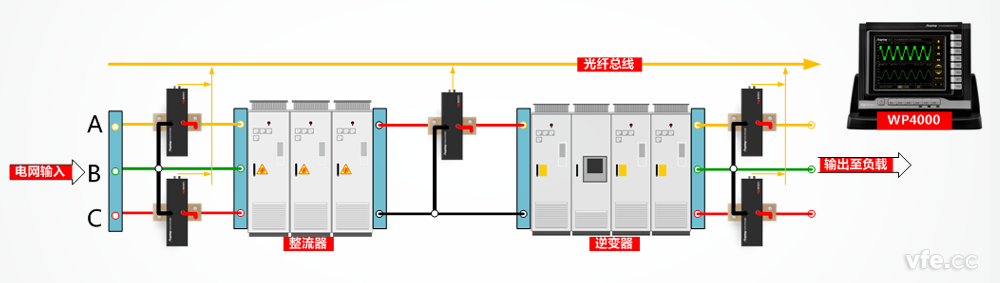

变频器测试道理图

三结论

　　矫捷接线图的主题是壮大的同步源系统，，，，，，，而非单一的软件职能!市面上大无数功率分析仪仅仅只有一个或者两个同步源，，，，，，，局限于此，，，，，，，这类功率分析仪接线方式也有极度大局限性。。。。。。要想功率分析仪接线方式矫捷，，，，，，，WP4000这种每路功率单元配置一个同步源的方式是最好的选择。。。。。。



---
