随着直流输电技术的高速发展，，，，，，，，直流电流丈量装置，，，，，，，，出格是直流电流互感器在电力输送系统中利用越来越宽泛。。。。。。因而，，，，，，，，对直流电流丈量装置的现场检测需要也越来越大。。。。。。下面本文就对当今直流输送电系统直流电流互感器现场检测的步骤进行单一介绍。。。。。。

一直流电流互感器现场检测——直接注流法

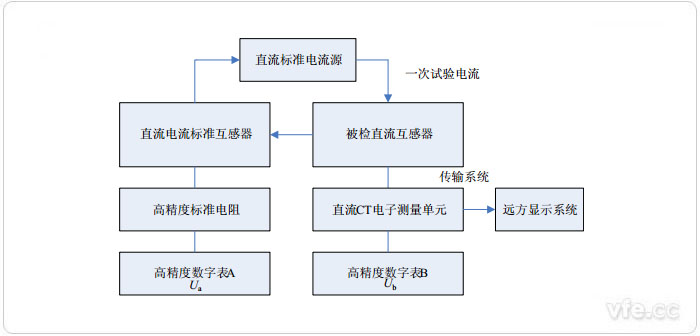

图示1：直接注流法检测直流电流丈量装置道理图

　　与传统的互换电流互感器的校验类似，，，，，，，，用升流器将电流输出进入尺度电流互感器和被试互感器，，，，，，，，通过对比二次输出信号的角差和相差来确定互感器的误差。。。。。。

　　具体操作时在直流互感器一次线圈两端串接容量足够大的电流导线，，，，，，，，通过一次穿心的直流电流互感器尺度，，，，，，，，导线的两端联接在直流电源的输出端。。。。。。直流尺度电流互感器的二次额定输出电流为5A，，，，，，，，电流变比为4000A/5A可调。。。。。。设定其二次电流为ISE，，，，，，，，将二次回路接入一个高精度的尺度电阻(阻值为R，，，，，，，，暂不思考现场温杜装响的前提下恒定为常数)，，，，，，，，用一个高精度的数字表丈量其在电阻上产生的压降，，，，，，，，获得一个电压信号USAM，，，，，，，，该电压信号USAM=ISE*R，，，，，，，，即ISE=IPRI/K，，，，，，，，其中IRPI为直流一次注流电流，，，，，，，，K为直流互感器变比，，，，，，，，为常数。。。。。。代入电压信号等式中能够获得 USAM= R/K*IPRI，，，，，，，，由此可见，，，，，，，，直流丈量装置一次电流值是只与该电压变量有关的函数，，，，，，，，并且在肯定区间内单调上升。。。。。。试验中只必要精确丈量电阻上的电压信号值，，，，，，，，即可精确获得一次注流电流值，，，，，，，，可与后盾远处测控系统一次电流值进行比力，，，，，，，，确定其系统误差。。。。。。其误差可用如下公式1进行推算得来。。。。。。

……1

　　式中：

　　ε——为直流互感器的误差;

　　Kα——为直流尺度互感器系统比例系数;

　　Kb——为被检直流互感器丈量系统比例系数;

　　Uα——为数字表 A的现场实测读数，，，，，，，，即直流尺度互感器二次输出电压;

　　Uα——为数字表 B的现场实测读数，，，，，，，，即被检直流尺度互感器二次输出电压。。。。。。

01直接注流法检测特点

　　利益：

　　(1)通过一次电流升流，，，，，，，，模拟运行过程中直流丈量系统的整套运行工况，，，，，，，，能够用更靠近现实运行前提的方式来对整套系统进行检测，，，，，，，，保障了检测的全面性和整体性;

　　(2)试验过程中对无需对后盾丈量；；；；；；ど璞附薪酉，，，，，，，，只必要在节造台读取。。。。。。

　　弊端：

　　(1)一次升流设备体积较大，，，，，，，，运输接线不便;

　　(2)尝试室一次接线需借助吊车进行，，，，，，，，必要尝试人员共同，，，，，，，，投入大。。。。。。

二直流电流互感器现场检测——赔偿绕组检测法

图示2：直接注流法检测直流电流丈量装置道理图

　　直流互感器电子丈量单元是将一次直流电流转化为二次幼电压，，，，，，，，供直流节造；；；；；；は低呈褂，，，，，，，，实现对丈量测试系统的节造。。。。。。

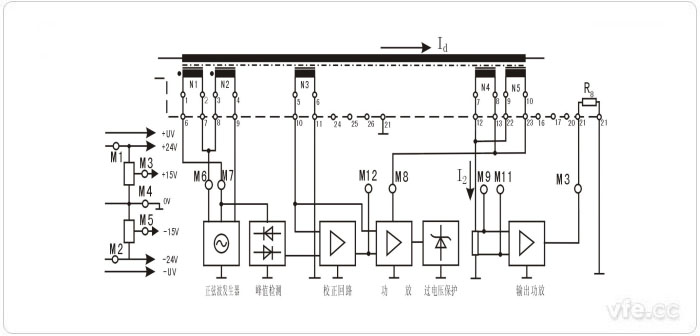

　　零磁通直流电流互感器重要由两部门组成，，，，，，，，磁积吩祺和磁调造器。。。。。。其重要结构如图2所示，，，，，，，，带铁芯的辅助绕组N1，，，，，，，，N2，，，，，，，，N3，，，，，，，，以及绕组匝数一样并联绕组N4，，，，，，，，N5组成。。。。。。其中赔偿绕组N4，，，，，，，，和校准绕组N5萦绕三个铁芯。。。。。。正常运行时 N4和 N5绕组并联运行，，，，，，，，只有在校准的时辰N5绕组才被打开使用。。。。。。

　　倒剽种零磁通电流互感器原边额定电流为±3000A时，，，，，，，，赔偿绕组的额定电流为0.54348A，，，，，，，，赔偿绕组的电流在负载电阻上转变为相应的电压，，，，，，，，最后经过输出放大器放大的电压信号为1.6667V，，，，，，，，输出的电压信号送到节造；；；；；；は低场！。。。。

　　正常运行时 N4和 N5绕组是并联的，，，，，，，，校准 N4绕组时，，，，，，，，将 N5绕组断开并与N4绕组隔离，，，，，，，，通过尺度源(正确度等级 0.05级)向 N5绕组中注入赔偿电流Icom，，，，，，，，其电压输出端输出电压与赔偿电流之间满足Vout=3.06667×Icom的比例关系。。。。。。从而通过分歧的电流源输入值，，，，，，，，通常情况下 5等分点进行校准，，，，，，，，能够纪录分歧赔偿电流点下的输出电压值，，，，，，，，同时可读取远传显示一次电流值。。。。。。

01赔偿绕组检测法特点

　　利益：

　　(1)试验地址在；；；；；；な，，，，，，，，试验环境优良，，，，，，，，试验不受气象限度;

　　(2)设备体积幼，，，，，，，，方便携带运输，，，，，，，，只必要直流源和一只高精度数字表即可进行试验，，，，，，，，试验效能高。。。。。。

　　弊端：

　　(1)试验要断开校准绕组，，，，，，，，注入校准电流，，，，，，，，试验稍有失慎容易败坏设备;

　　(2)屡次插拔导线，，，，，，，，容易引起端子接触不良。。。。。。

---
