直流电流互感器根基误差检定可选取测差法和直接丈量法，，，，，，，，直接丈量法蕴含双表法、异地丈量法等。。。。。。。

一测差法检定直流电流互感器根基误差

　　被检直流电流互感器拥有模拟电压输出时，，，，，，，，能够选取测差法。。。。。。。测差法能够减幼电流源输出颠簸对误差检定试验的影响，，，，，，，，其道理线路图如图所示。。。。。。。

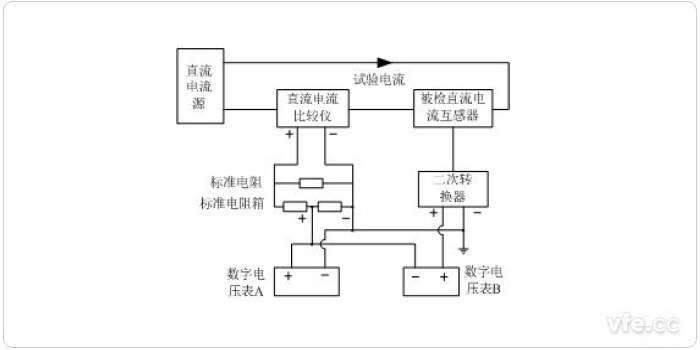

测差法道理线路图

　　当尺度与被检互感器的额定转换系数一样时，，，，，，，，不必要尺度电阻箱。。。。。。。当被检互感器模拟输出大于尺度输出时，，，，，，，，尺度电阻箱应移至被检互感器输出侧。。。。。。。调整尺度电阻箱，，，，，，，，使得直流电流比力仪现实变迸纂被检直流电流互感器额定变比相称。。。。。。。

　　凭据电流误差界说，，，，，，，，被检直流电流互感器的电流比值误差表白式按下式推算：

-----------------------1

　　式中：

　　Up——数字电压表A的示数，，，，，，，，即尺度输出；；；；；

　　ΔU——数字电压表B的示数。。。。。。。

　　尺度电阻箱引入的负载误差应幼于被检直流电流互感器允许误差的1/10。。。。。。。

　　为降低电流源输出颠簸对试验的影响，，，，，，，，可在每一个丈量点读取3组数据，，，，，，，，取均匀值作为电流误差。。。。。。。

二双表法检定直流电流互感器根基误差

　　被检直流电流互感器拥有模拟电压输出时，，，，，，，，作为测差法的代替规划，，，，，，，，能够选取双表法检定。。。。。。。双表法检定拥有模拟电压输出的直流电流互感器道理线路图如图3所示。。。。。。。同步读取尺度直流电流比力仪和被检直流电流互感器的输出Up和Us。。。。。。。推荐选取可编程仪器节造技术同步读取数字电压表A和B的读数。。。。。。。

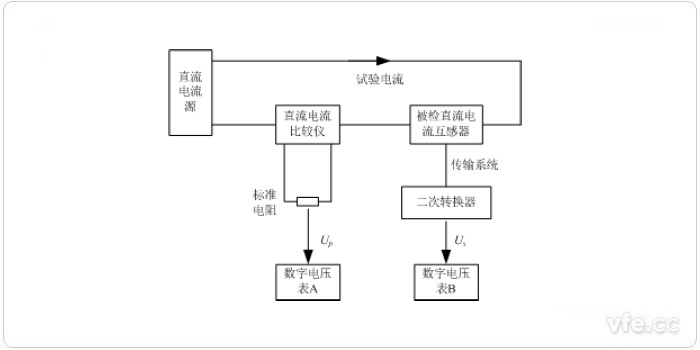

双表法检定模拟输出直流电流互感器道理图

　　凭据电流误差界说，，，，，，，，电流比值误差表白式按式推算：

-----------------------2

　　式中：

　　Krp——直流电流比力仪的变比；；；；；

　　Kra——被检直流电流互感器的变比；；；；；

　　Up——数字电压A的示数，，，，，，，，即直流电流比力仪的二次输出电压；；；；；

　　Us——数字电压表B的示数，，，，，，，，即被检直流电流互感器的二次输出电压。。。。。。。

　　电子式互感器校验仪能够包办图2中的两块数字电压表，，，，，，，，其蕴含的高精度模拟量采集卡可对尺度直流电流比力仪和被检直流电流互感器的模拟输出进行同步采样。。。。。。。

三电子式互感器校验仪检定具罕见字输出直流电流互感器

　　被检定直流电流互感器二次具罕见字输出时，，，，，，，，能够采器拥有时钟同步职能的电子式互感器校验仪检定。。。。。。。电子式互感器校验仪检定具罕见字输出的直流电流互感器道理线路图如下图所示。。。。。。。电子式互感器校验仪输出时钟节造被检直流电流互感器一次转换器采样，，，，，，，，数字输入端口读取被检直流电流互感器二次转换器输出的数字。。。。。。。，，，，，，，模拟端口读取直流电流比力仪的输出电压，，，，，，，，经处置得到功夫同步的Up与Is。。。。。。。其中，，，，，，，，Up为直流电流比力仪的二次输出电压，，，，，，，，Is为被检直流电流互感器输出的数字帧所代表的一次直流电流。。。。。。。

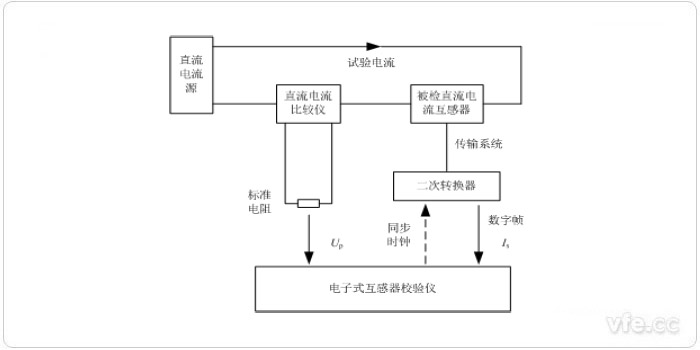

电子式互感器校验仪检定数字输出直流电流互感器道理图

　　凭据电流误差界说，，，，，，，，电流比值误差表白式按下式推算，，，，，，，，误差推算由电子式互感器校验仪自动实现。。。。。。。

-----------------------3

　　式中：

　　Krp——直流电流比力仪的变比；；；；；

　　Up——直流电流比力仪的二次输出电压；；；；；

　　Is——被检直流电流互感器的丈量输出值。。。。。。。

四异地丈量法检定直流电流互感器根基误差

　　当被检直流电流互感器的二次转换器与一次转换器距离较远，，，，，，，，无法选取前述试验步骤，，，，，，，，能够选取本步骤。。。。。。。异地丈量道理图如下图所示。。。。。。。被检直流电流互感器二次输出为模拟输出Us或数自炝显Is。。。。。。。

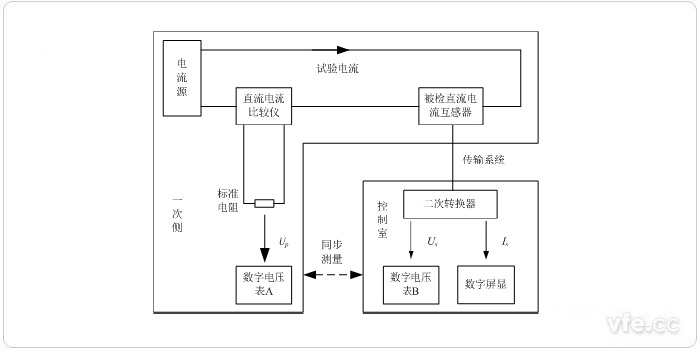

异地丈量法检定直流电流互感器道理图

　　电流比值误差表白式参照公式2和公式3。。。。。。。

---
