一零磁通霍尔电流传感器与零磁通电流互感器道理简介

1零磁通霍尔电流传感器道理

　　霍尔效应在1879年被E.H. 霍尔发现，，，，，，它界说了磁场和感应电压之间的关系，，，，，，这种效应和传统的感应成效齐全分歧。。。。。。当电流通过一个位于磁场中的导体或半导体的时辰，，，，，，磁场会对导体或半导体中的电子产生一个垂直于电子运动方向上的的作使劲，，，，，，从而在导体或半导体的两端产生电压差，，，，，，这个电压差，，，，，，称为霍尔电势。。。。。。

　　通常包办产生的霍尔电势极度幽微，，，，，，不易丈量，，，，，，因而，，，，，，直到出现利用半导体资料造作的霍尔元件后，，，，，，霍尔效应才得以宽泛的利用。。。。。。

　　早期的霍尔电流传感器是利用霍尔效应将一次电流产生的磁场变换为霍尔电势，，，，，，再利用放大电路将霍尔电势放大输出的电流传感器。。。。。。上述道理造作而成的霍尔电流传感器，，，，，，被称为开环式霍尔电流传感器。。。。。。

　　后来为了提高传感器机能，，，，，，又稍作了刷新，，，，，，就是利用一个赔偿绕组产生磁。。。。。。，，，，，通过关环节造，，，，，，使其与被测电流产生的磁场大幼相称，，，，，，方向相反，，，，，，达到相互抵消的成效，，，，，，此时，，，，，，赔偿绕组中的电流正迸纂被测电流的大。。。。。。，，，，，这种传感器，，，，，，被称为关环式或磁平衡式霍尔电流传感器，，，，，，由于一次绕组与二次绕组产生的磁通相互抵消，，，，，，宏观上看，，，，，，霍尔电流传感器的铁心中的磁通为零，，，，，，因而，，，，，，关环式霍尔电流传感器也称零磁通霍尔电流传感器。。。。。。

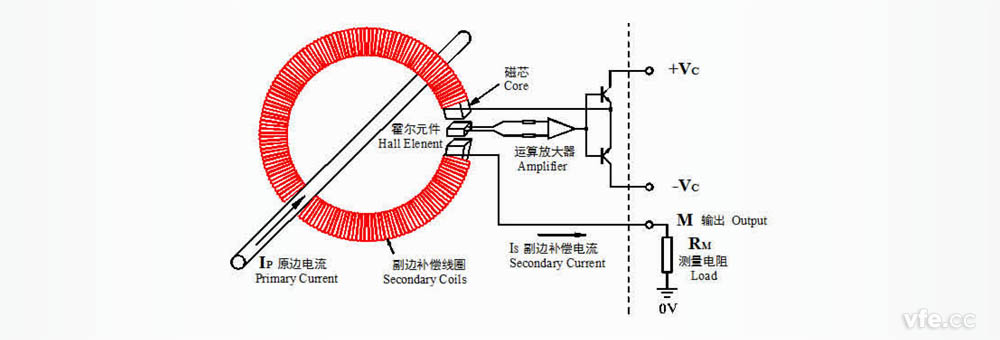

　　图1为零磁通霍尔电流传感器的组成道理，，，，，，零磁通霍尔电流传感器由磁芯，，，，，，霍尔元件，，，，，，赔偿绕组，，，，，，误差放大电路等组成。。。。。。

图1 零磁通霍尔电流传感器的组成及道理

　　在零磁通霍尔电流传感器中，，，，，，霍尔元件输出与误差放大电路相连，，，，，，当传感器处于梦想平衡状态时，，，，，，霍尔元件处磁通为零，，，，，，霍尔元件输出霍尔电势为零。。。。。。？？？？杉，，，，，霍尔元件现实上是用于检测零磁通，，，，，，或者说，，，，，，是用于检测是否有磁通。。。。。。

　　由于磁芯的非线性，，，，，，开环式霍尔电流传感器的输出线性度较差。。。。。。而在零磁通霍尔电流传感器中，，，，，，霍尔元件输出的霍尔电势与磁芯中的磁通是否成线性关系，，，，，，磁芯中的磁通与一次电流是否成线性关系险些与二次输出无关，，，，，，对丈量精度险些没有影响，，，，，，这是零磁通霍尔电流传感器的相对于开环式霍尔电流传感器的最大优势！

2零磁通电流互感器道理

　　电流互感器基于电磁感应道理，，，，，，因而，，，，，，铁芯中的必须有磁通是电流互感器工作的先决前提。。。。。。？？？５牵，，，，，为了在铁芯中成立磁通，，，，，，就必要励磁电流，，，，，，励磁电流是互感器误差的重要起源。。。。。。零磁通电流互感器的主张，，，，，，就是解除励磁电流对互感器丈量精度的影响。。。。。。

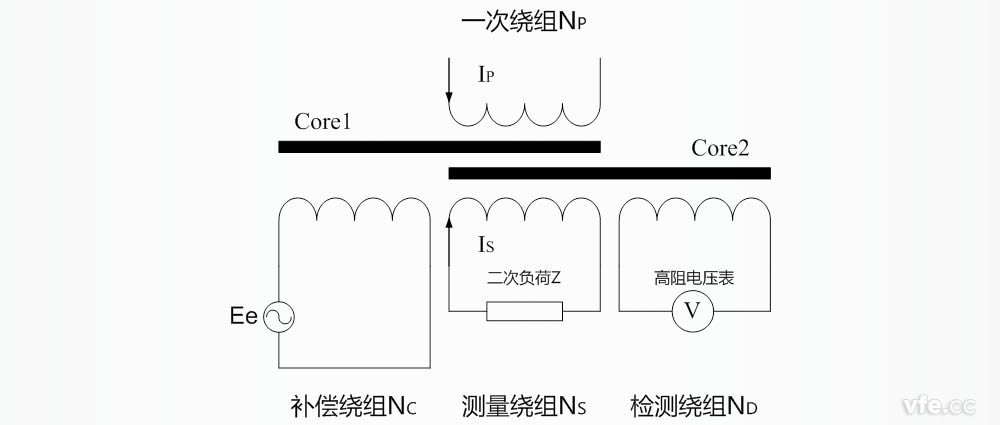

　　必必要有励磁电流，，，，，，又要解除励磁电流对丈量精度的影响，，，，，，最直接的法子就是选取一个赔偿绕组，，，，，，专门用于提供励磁电流，，，，，，这样，，，，，，丈量绕组就不会受到励磁电流的影响。。。。。。如图2所示，，，，，，零磁通电流互感器蕴含两个铁芯，，，，，，四个绕组。。。。。。四个绕组别离为一次绕组N_P、二次赔偿绕组N_C、二次丈量绕组N_S、检测绕组N_D。。。。。。两个铁芯别离为Core1和Core2。。。。。。

图2 零磁通电流互感器的组成及道理

　　一次绕组N_P和二次丈量绕组N_S同时绕在Core1和Core2上，，，，，，赔偿绕组N_C绕在Core1上，，，，，，检测绕组N_D绕在Core2上。。。。。。

　　检测绕组N_D衔接高阻抗电压表，，，，，，绕组电流能够忽略。。。。。。

　　赔偿绕组N_C衔接一个与被测一次电流频率一样的可控互换电压源。。。。。。唬；；；；；ジ衅鞴ぷ魇保，，，，，一次绕组N_P及二次丈量绕组N_S在Core1和Core2中均产生磁通，，，，，，赔偿绕组N_C只在Core1中产生磁通。。。。。。检测绕组N_D只与Core2磁通铰链，，，，，，并且自身负载阻抗很大，，，，，，电流可忽略不计，，，，，，不产生磁通。。。。。。调节赔偿绕组N_C的电压源，，，，，，当检测绕组N_D的电压表读数蹬宗零时，，，，，，铁芯Core2中磁通为零。。。。。。

　　由于一次绕组N_P和二次丈量绕组N_S均与铁芯Core2铰链，，，，，，此时，，，，，，对于铁芯Core2而言，，，，，，一次绕组N_P和二次丈量绕组N_S的在Core2中产生的磁通一样，，，，，，即一次绕组N_P和二次丈量绕组N_S安匝数相称：N_P×I_P=N_S×I_S。。。。。。在一次绕组N_P和二次丈量绕组N_S上产生感应电动势的磁通齐全由二次赔偿绕组N_C提供，，，，，，即：N_C绕组提供励磁电流和励磁磁场。。。。。。

　　零磁通电流互感器的理论误差蹬宗零，，，，，，不存在比差和角差。。。。。。之所以称为零磁通电流互感器，，，，，，就是由于铁芯Core2中的磁通为零，，，，，，一次绕组N_P和二次丈量绕组N_S的磁通在铁芯Core2中达到了平衡，，，，，，因而，，，，，，也能够称为磁平衡式电流互感器。。。。。。

二零磁通霍尔电流传感器与零磁通电流互感器一样点

1、零磁通霍尔电流传感器与零磁通电流互感器都蕴含有效于积累磁通的磁芯；；；；；；；

2、零磁通霍尔电流传感器与零磁通电流互感器都是通过磁平衡道理达到零磁通的过程；；；；；；；

3、零磁通霍尔电流传感器与零磁通电流互感器都有效于检测零磁通的元件；；；；；；；

4、零磁通霍尔电流传感器与零磁通电流互感器的主张都是改善传感器机能指标。。。。。。

三零磁通霍尔电流传感器与零磁通电流互感器的区别

1磁芯的区别

　　零磁通霍尔电流传感器的磁芯理论上能够选取与互感器一样的铁芯，，，，，，但是，，，，，，更多时辰选取磁导率更高、工作频带更宽、不易鼓和的其它资料（如非晶）；；；；；；；而零磁通电流互感器的铁芯通常与通常互感器的铁芯一样。。。。。。

　　零磁通霍尔电流传感器的磁芯磁通靠近零，，，，，，磁通幅度极度。。。。。。，，，，，允许工作在很高的频率下。。。。。。而零磁通电流互感器的铁芯core1不是工作在零磁通下，，，，，，磁通变动幅度大，，，，，，受铁芯磁滞效应等的影响，，，，，，允许工作的频率较低。。。。。。

　　上述区别决定了零磁通霍尔电流传感器的带宽远远高于零磁通电流互感器。。。。。。

　　零磁通霍尔电流传感器的磁芯为开口结构，，，，，，开口处装置霍尔元件；；；；；；；而零磁通电流互感器的所有铁芯均为关环铁芯。。。。。。这一区别决定了零磁通霍尔电流传感器丈量精度较容易受表部磁场的影响，，，，，，而零磁通电流互感器丈量精度受表磁场的影响甚微。。。。。。

　　零磁通霍尔电流传感器只有一个磁芯，，，，，，而零磁通电流互感器拥有两个铁芯。。。。。。

2零磁通检测道理分歧

　　零磁通霍尔电流传感器通过霍尔元件检测零磁通，，，，，，而零磁通电流互感器通过辅助绕组检测零磁通。。。。。。

　　零磁通霍尔电流传感器的二次电流由节造电路产生，，，，，，产生的二次电流磁通与一次电流磁通抵消达到零磁通。。。。。。

　　零磁通电流互感器基于电磁感应道理，，，，，，非零的磁通是互感器工作的前提，，，，，，非零磁通为励磁磁通，，，，，，成立在铁芯core1中，，，，，，由赔偿绕组NC提供。。。。。。通过电磁感应道理产生二次电流的是另一个铁芯core2，，，，，，在这个core2中，，，，，，一次电流与二次电流磁通相互抵消，，，，，，达到磁平衡时，，，，，，磁通为零。。。。。。

3成立磁平衡及零磁通的主张分歧

　　零磁通霍尔电流传感器成立零磁通状态的主张是减幼铁芯非线性及带宽较窄的影响；；；；；；；而零磁通电流互感器成立零磁通状态的主张是减幼励磁电流对丈量精度（互感器比差和角差）的影响。。。。。。

四零磁通霍尔电流传感器与零磁通电流互感器的利用

　　零磁通霍尔电流传感器拥有较高的带宽和优良的线性度，，，，，，适合丈量各类频率及各类波形的复杂电量——变频电量。。。。。。

　　零磁通电流互感器拥有极幼的角差，，，，，，适合大型电力变压器的空载及短路试验等低功率因数工况的高精度功率丈量。。。。。。

---
