仪用电流互感器通常是指合用于额定频率50Hz，，，，，额定电压35KV及以下，，，，，非有源赔偿的电流丈量用传感器。。。。。。本文凭据仪用电流互感器设备技术前提介绍其误差限值要求及有关误差检测步骤。。。。。。

一仪用电流互感器分类

　　仪用电流互感器凭据分歧分类方式种类也不一样。。。。。。按用处罚，，，，，可以为尺度用(1类)、通常丈量用(2类)、电度表检验装置用(3类)三种；；；；；；；；按按主绝缘介质能够分为干式和油浸式；；；；；；；；按额定电压能够分为低压互感器和高压互感器；；；；；；；；按正常工作环境前提划分能够分成P组、S组、A组。。。。。。

二仪用电流互感器正确度等级及误差限值

01仪用电流互感器正确度等级

　　仪用电流互感器的正确度等级通常可分为0.01、0.02、0.05、0.1、0.2级等5个等级。。。。。。对于拥有多额定变比的互感器，，，，，在统一额定输出下的各额定变比值，，，，，要求满足一样的正确度等级，，，，，在分歧的额定输出下，，，，，能够有分歧的正确度等级。。。。。。

01仪用电流互感器误差限值

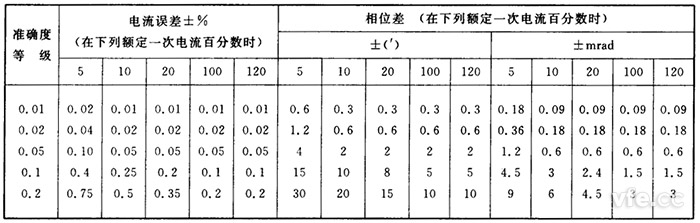

表1：仪用电流互感器误差限值

　　对于尺度用和通常丈量用互感器在额定的负载功率因数以及负载阻抗为额定值的25%~100%之间的任一数值时，，，，，互感器的误差不超过表1划定的允许值；；；；；；；；

　　对于电度表检验装置用互感器在额定频率，，，，，划定的负载功率因数以及负载阻抗为额定值的25%~100%或80%~100%之间任一数值时，，，，，互感器的误差不得超过表1划定的允许值。。。。。。

三仪用电流互感器误差检测

　　对于仪用电流互感器在丈量误差之前，，，，，要求依照设备操作注明划定的步骤进行退磁。。。。。。

01自检线路

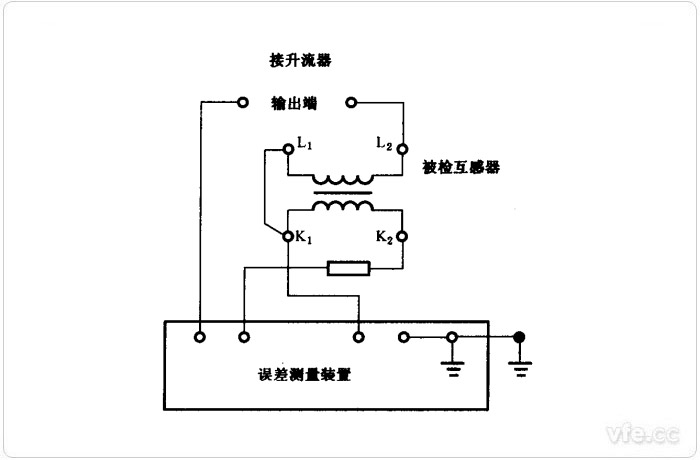

图1：自检线路接线图

　　当被检互感器的额定变比为1时，，，，，依照图1所示自检线路进行检测。。。。。。

02比力线路

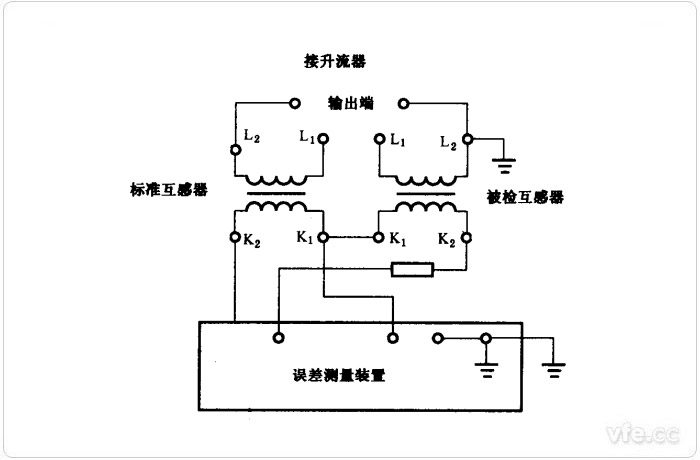

图2：比力线路接线图

　　通常情况下选取图2所示比力线路进行检测，，，，，图中尺度器与被检互感器的额定变迸爪相称。。。。。。

03对称支路接地的比力线路

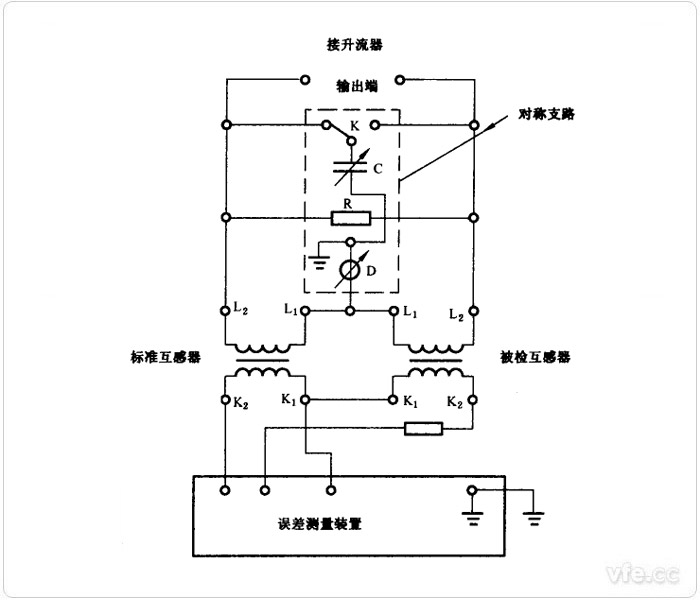

图3 对称支路接地的比力线路

　　当被检仪用电流互感器的正确度等级为0.1级及以上，，，，，且额定一次电流较幼(例如1A以下)时，，，，，一次回路应通过对称支路或其他步骤间接接地。。。。。。如图3所示，，，，，先将开关K置于适当的地位，，，，，调节R和C，，，，，直到高阻抗毫伏表D的批示最幼是，，，，，则L1端靠近地电位。。。。。。

04重要检测设备要求

　　1. 尺度器

　　用作校准器的尺度互感器或其他电流比例尺度必须满足下列要求：

　　1) 尺度器该当比被检互感器高两个正确度等级，，，，，不具备高两个等级的尺度器时，，，，，也能够选用比被检互感器高一个等级的尺度器作为尺度，，，，，但被检互感器的误差中应计入尺度器的误差值；；；；；；；；

　　2) 在检定周期内，，，，，尺度器的误差变动不得大于其允许误差的1/3；；；；；；；；

　　3) 尺度器必须拥有有效的检定证书。。。。。。使用时的二次负荷与证书上所标负荷之差，，，，，不应超过±10%。。。。。。

　　2. 误差丈量装置

　　由丈量装置引起的丈量误差，，，，，不得大于被检互感器允许误差的1/10，，，，，其中装置活络度引起的丈量误差不得大于1/20，，，，，最幼分度值引起的丈量误差不得大于1/15。。。。。。

　　3. 监督用电流表

　　监督用电流表的正确度等级不得低于1.5级，，，，，并且在所有示值领域内，，，，，电流表的内阻抗应维持不变。。。。。。

　　4. 电流负载箱

　　当周围温度为23±5℃时，，，，，在额定频率下，，，，，电流负载箱在额定电流的5%~120%的领域内，，，，，负载箱电阻和电抗的运行误差均不得超过±3%。。。。。。

　　5. 电源及调节设备

　　电源及调节设备应拥有足够的容量及调节细度，，，，，并应保障电源频率在49.5~50.5Hz之间，，，，，波形畸变因数不得大于5%。。。。。。

---
