振动测试是电机型式试验一项根基测试项目，，，，，对被试电机进行振动检定能够有效评估电机运行状态。。。。。振动丈量量值重要是电机轴承处的振动位移、速度和加快度。。。。。电机轴承振动强度的评价检验划定频率领域内振动位移、振动速度，，，，，以及振动加快度的宽带方均根值。。。。。凭据振动测试尺度划定，，，，，各个丈量点中所得的最大值暗示电机的振动强度。。。。。

一电机振动测试丈量设备

　　电机振动测试设备必须满足丈量振动的宽带方均根值其平展响应频率领域至少涵盖10Hz~1000Hz;对速度靠近或低于600r/min的电机，，，，，平展响应频率领域的下限值要求不大于2Hz。。。。。

二电机振动限值

　　振动强度限值重要选取划定频率领域内所测得的振动速度、位移、加快度的宽带方均根值这三个丈量量值的最大体反评价振动的强度。。。。。

　　凭据几种装置前提，，，，，轴中心高56mm及以上直流和三订互换电机的振动强杜爪不超过下表1所示的限值。。。。。

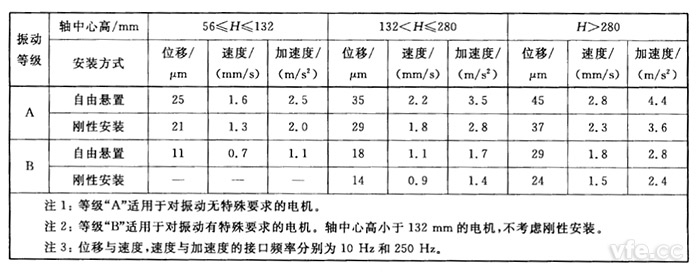

　　表1：分歧轴中心高H(mm)用位移、速度和加快度暗示的振动强度限值(方均根值)

三电机振动测试装置要求

　　电机的振动与其装置有亲昵的关系。。。。。就评价旋转电机的平衡和振动而言，，，，，为了保障试验的沉复性和提供可供比力的丈量数据，，，，，必要在适当的划定试验前提下，，，，，对单台电机进行丈量。。。。。

01自由悬挂

　　将电机悬挂在弹簧上或装置在有弹性的支持件(弹簧、橡胶垫等)上。。。。。

　　A——被测电机、Z——位移

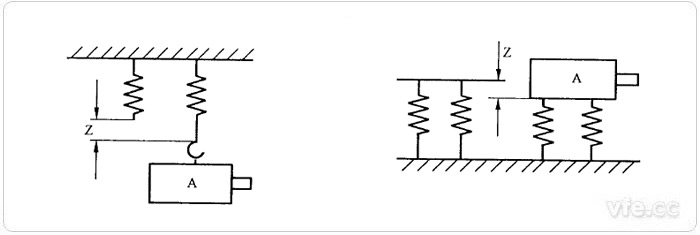

　　图1：自由悬挂方式

　　在尺度的测试前提下，，，，，电机及其自由悬置系统沿六个可能自由度的固有振动频率应幼于相应被试电机转速频率的三分之一。。。。。

02刚性装置

　　被试电机装置在僵硬的基础上或刚性平板上，，，，，在电机底脚上(或在座式轴承或定子底脚左近的底座上)的水平与垂直两方向所测得的最大振动速杜爪不超过在邻近轴承上沿水平或垂直方向所测得的最大振动速度的25%。。。。。

四电机振动丈量

　　

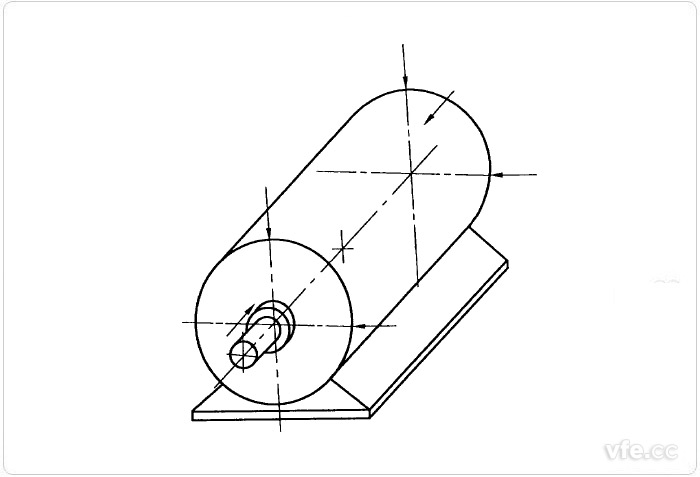

图1：用于电机的一端或两端推荐丈量点

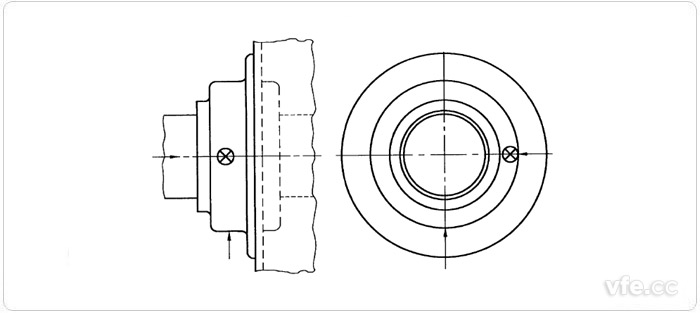

　　图2：不成拆卸零部件电机不能按图1丈量时的丈量点

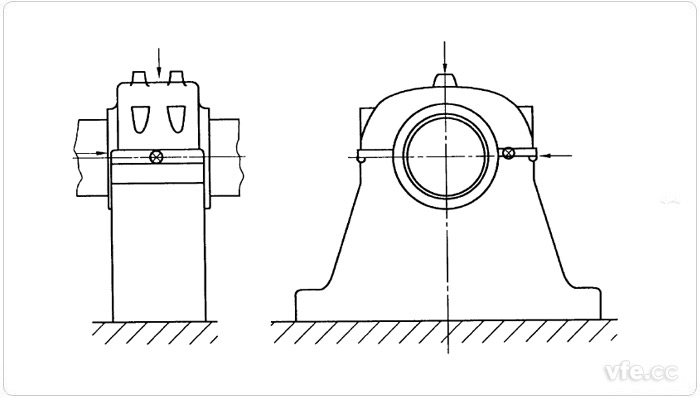

　　图3：座式轴承的丈量点

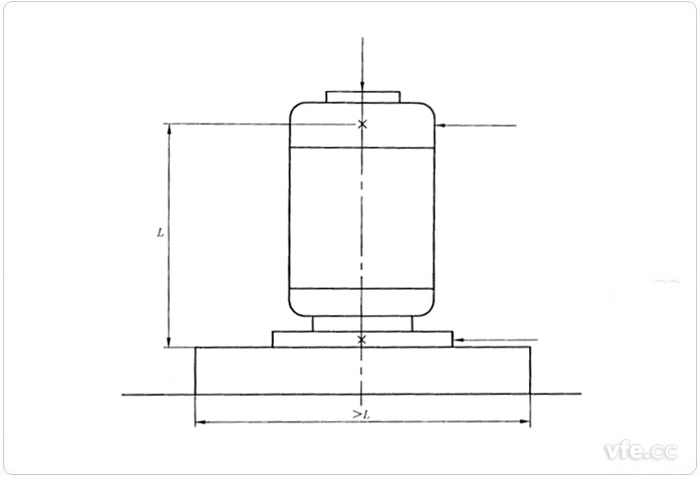

　　图4：立式电机的丈量点

---
