高速变频电机是指转速超过10000r/min，，，，，，通常都是几万转甚至达到十几万转，，，，，，电机输入基波频率领域达到1000Hz甚至更高，，，，，，极数根基为2级。。。。。。

　　高速电机拥有转速高、相对尺寸幼、功率密度大、效能高档显著利益，，，，，，在空调或冰箱的离心式压缩机、储能飞轮、纺织、高速磨床等诸多场所拥有较多利用，，，，，，在电动汽车、散布式发电系统中拥有辽阔的利用远景。。。。。。

　　在高速和超高速运行情况下，，，，，，电机的运行个性与通例电机有很大的分歧，，，，，，对高速电机进行有关测试是至关沉要的。。。。。。

一高速电机测试内容

01高速电机效能测试

　　高速电机功率密度高，，，，，，但是单元体积内的损耗也大，，，，，，尤其是转子的风磨损耗和涡流损耗是通常电机的数十倍。。。。。。通过电机的输入电量丈量(蕴含电压，，，，，，电流，，，，，，功率、功率因数等)、输出量丈量(转速，，，，，，转矩，，，，，，功率等)、励磁丈量等得到高速电机的效能。。。。。。通过高速电机效能测试，，，，，，从而分析高速电机的有关损耗，，，，，，是高速电机的结构设计、改善机械个性、提高散热能力、减幼损耗的关键。。。。。。

02高速电机供电系统监测

　　高速电机通常选取变频器供电，，，，，，对于供电系统的基波频率、谐波分量极度敏感。。。。。。变频器输出的电压波形是PWM波，，，，，，除了基波表，，，，，，还蕴含大量的整数倍载波频率的高次谐波，，，，，，会给高速电机带来高频附加损耗，，，，，，所以对供电系统运行状态及靠得住性监测是极度必要的。。。。。。

二高速电机测试关键要求

　　1、为了正确获得电机的效能，，，，，，必必要求确保电机输入电功率与电机输出轴功率严格同步丈量。。。。。。

　　2、必须满足变频器输出PWM波的基波电压、基波频率、谐波分析等的丈量必要。。。。。。

　　3、传感器及测试仪器组成的测试系统，，，，，，整体精度必须达到0.2级。。。。。。

　　4、由于高速电机的空载试验时功率因数低于0.2，，，，，，所以测试系统的角差指标，，，，，，必须满足低功率因数前提下功率丈量精度的要求。。。。。。

　　5、高速电机的测试现场通常电磁环境复杂，，，，，，测试系统必须占有强的抗电磁滋扰能力。。。。。。

三高速电机测试解决规划

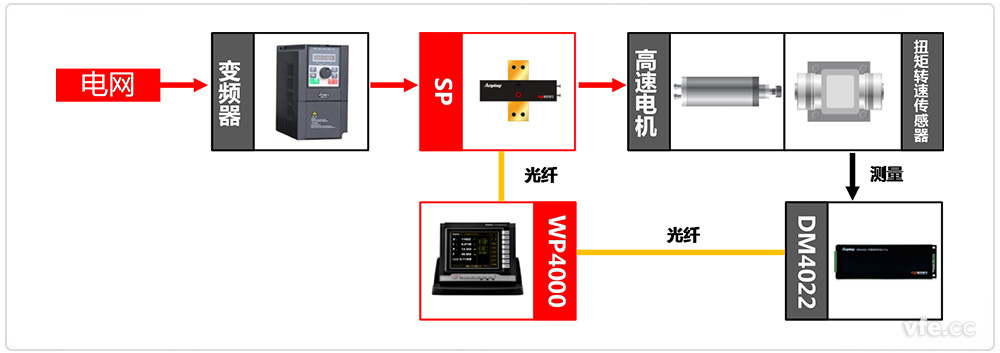

　　本测试系统选取东升国际官网电气研造的WP4000变频功率分析仪，，，，，，功率单元选用SP系列变频功率传感器丈量电参数，，，，，，选取DM4022频率测试子站采集扭矩转速传感器的信号，，，，，，SP变频功率传感器、DM4022通过光纤与WP4000变频功率分析仪相连。。。。。。高速电机测试系统组成框图，，，，，，如图1所示。。。。。。

　　WP4000变频功率分析仪、SP变频功率传感器均选取前端数字化技术，，，，，，预防了复杂电磁环境下传输环节自身的衰减和滋扰，，，，，，同时截断了传感器的最沉要的滋扰传布蹊径，，，，，，加强了传感器和系统的电磁兼容机能。。。。。。

　　WP4000变频功率分析仪每个功率单元占有独立的同步源，，，，，， 200KHz的采样频率同步采集所有参数，，，，，，确保了电机输入、输出功率的同步丈量，，，，，，占有100KHz的有效带宽，，，，，，满足PWM波的谐波分析需要。。。。。。

　　SP系列变频功率传感器(B型)，，，，，，电压、电流正确度为读数的0.1%，，，，，，在功率因数0.05~1领域内，，，，，，维持功率正确度为读数的0.2%，，，，，，满足高速电机测试的需要。。。。。。

　　图1 高速电机测试系统组成框图

　

---
