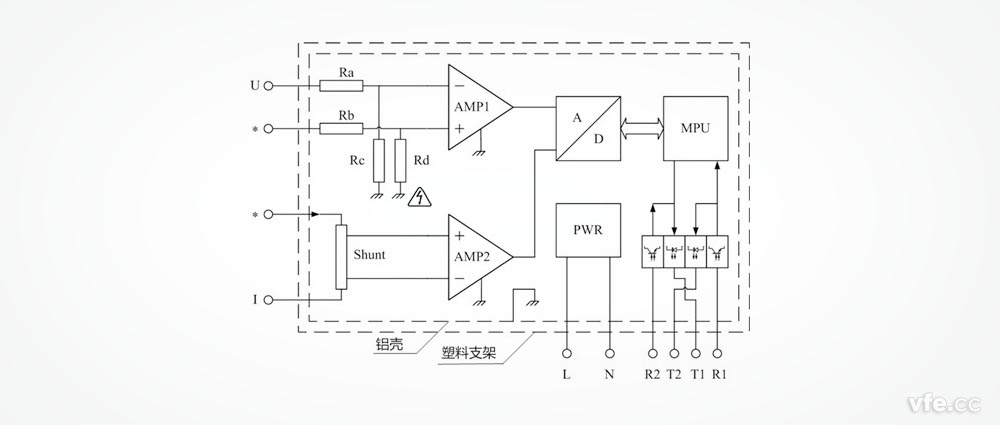

功率单元重要蕴含：被测电压调度电路、被测电流调度电路、AD转换器、微处置器MPU、光纤收发器R1、R2、T1、T2、工作电源PWR、屏蔽铝壳及塑料支架等部门。。。。。。。。

　　被测电压调度电路由电阻Ra、Rb、Rc、Rd及运算放大器AMP1等组成，，，，，被测电流调度电路由分流器Shunt和运算放大器AMP2等组成。。。。。。。。

　　被测电压、电流信号经调度电路（图10中省略了量程转换和防混叠滤波器等电路）等电路变换为与AD转换度量程及阻抗匹配的模拟量电压信号，，，，，在微处置器MPU的节造下，，，，，AD转换器将模拟量电压信号变换为数字信号，，，，，微处置器对数字信号进行分析运算得到电压有效值、电流有效值、有功功率、频率等参数，，，，，由微处置器MPU的串行通讯接口经过光纤发送器T1上传。。。。。。。。光纤接管器R1接管数字主机的设置指令及同步时钟信号送至微处置器MPU的串行通讯接口。。。。。。。。

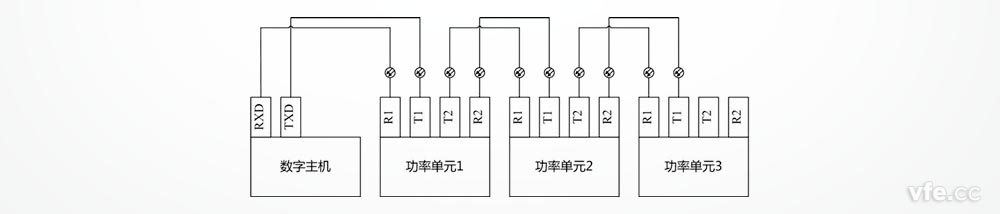

　　为了通过光纤总线将多个功率单元互联，，，，，每台功率单元还蕴含一对用于衔接总线高低一个功率单元的光纤收发器R2和T2。。。。。。。。

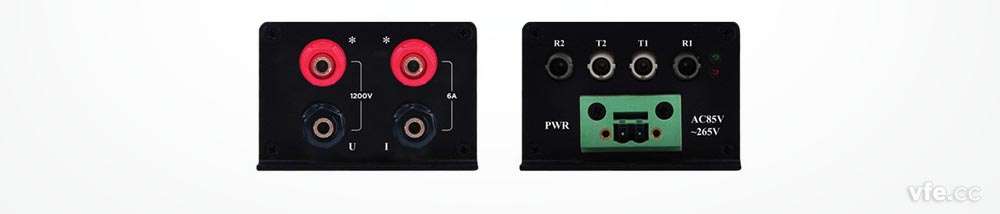

　　功率单元的接线端子散布在两个端面，，，，，一个端面散布被测电压和电流的四个端子，，，，，另一个端面散布通讯光纤端子及工作电源输入端子。。。。。。。。

　　DP800功率单元选取互换供电，，，，，供电电压领域为85V~265V，，，，，供电频率领域为45Hz~66Hz，，，，，可兼容220V和110V供电电压及50Hz和60Hz供电。。。。。。。。供电端子无需分辨L和N。。。。。。。。

　　功率单元的电路地与壳体相连。。。。。。。。而电路地与电流输入端子直接不允许产生高电位。。。。。。。。

确保使用安全的方式有两种：

　　电流输入端子可衔接大地时（如：电流互感器的S2端子），，，，，DP800功率单元铝壳可浮空或接大地。。。。。。。。

　　电流输入端子存在高压时，，，，，DP800功率单元铝壳必须浮空。。。。。。。。此时，，，，，壳体带电，，，，，有高压危险。。。。。。。。

　　为相识决第二种方式的安全问题，，，，，DP800功率单元铝壳表需加装绝缘的塑料支架（表壳）。。。。。。。。支架还有一个作用就是方便现场测试时功率单元的摆放问题。。。。。。。。
