DP800数字功率计数字主机的选用
- 浏览次数：8447次
- 颁布功夫：2014/12/1 14:51:33
- 作者：hb_yinhe
DP800数字功率计数字主机的作用是衔接功率单元和上位机，，，，，，，，实现数据的处置和通讯和谈的转换，，，，，，，，是丈量数据的中转站。。 。。。

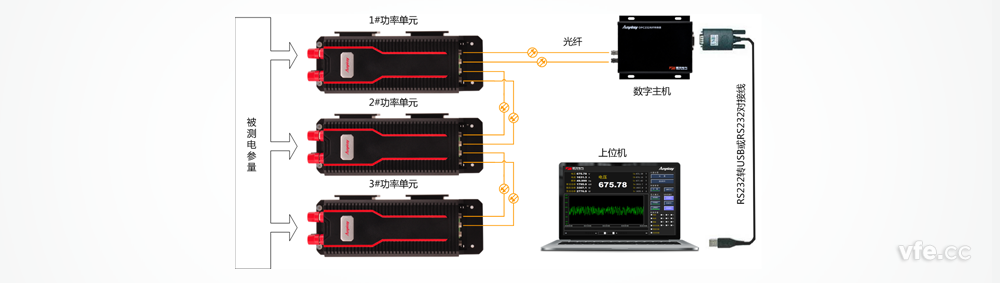

图1. DP800数字功率计组成道理
一、光纤转换器简介
OPC232光纤转换器能够将RS232电平信号转换成为光信号，，，，，，，，通过一对光纤进行长距离传输，，，，，，，，在一对光纤上实现RS232设备之间的互连，，，，，，，，选取ST光纤接口和多模光纤，，，，，，，，最远传输距离为1000m。。 。。。
在DP800数字功率计中，，，，，，，，OPC232光纤转换器仅仅实现光纤通讯与RS232通讯之间的接口转换。。 。。。由于上位机接见功率单元选取轮询方式，，，，，，，，且接见速度受到上位机操作系统的限度，，，，，，，，通常1S内轮询5次左右，，，，，，，，只能满足通常测试必要。。 。。。

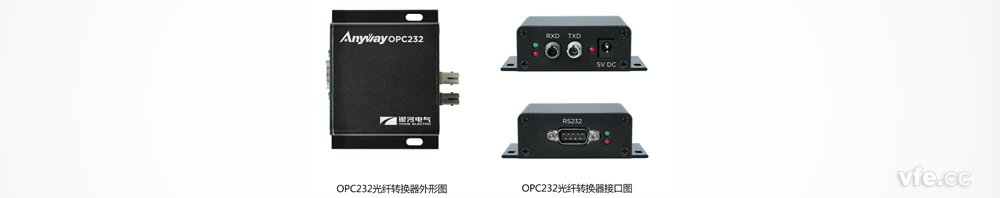

图2. OPC232光纤转换器表形及接口图
二、DMC300数字主机简介
DMC300数字主机的重要职能是实现子站与上位机之间的数据中转和和谈治理，，，，，，，，可用于构建各类虚构仪器或基于现场总线的中低速推算机数据采集系统。。 。。。DMC300数字主机通过光纤或RS485向在线散布式子站广播同步丈量指令，，，，，，，，再通过急剧轮询的方式读取各个子站的设备信息机丈量数据，，，，，，，，并将设备信息和数据进行集中统一处置后上传给上位机。。 。。。
在DP800数字功率计中，，，，，，，，DMC300数字主机可高速轮询功率单元，，，，，，，，并且可确保各个功率单元之间的同步丈量，，，，，，，，多个功率单元数据在DMC300数字主机上汇总后一次上传至上位机，，，，，，，，最快可实现每秒50次的轮询，，，，，，，，实现互换电信号的单周期丈量。。 。。。另表DMC300数字主机还蕴含一个RS485通讯接口，，，，，，，，可与各类RS485总线设备相连，，，，，，，，实现职能扩大。。 。。。

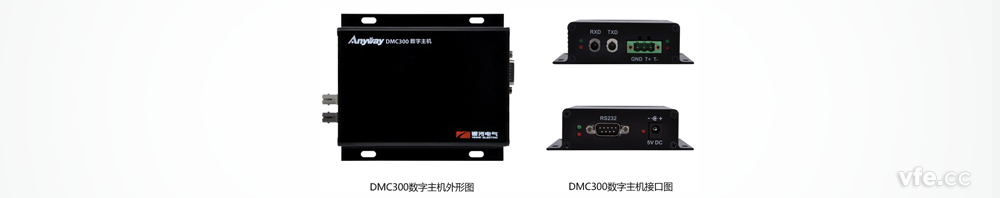

图3. DMC300数字主机表形及接口图
在现实使用中OPC232光纤转换器和DMC300数字主机均能够实现DP800数字功率计的丈量职能，，，，，，，，但是DMC300数字主机要比OPC232光纤转换器的职能壮大的多，，，，，，，，当然DMC300数字主机价值也会贵好多，，，，，，，，消费者能够明确自己需要选择相宜的数字主机配套使用。。 。。。
