霍尔效应是指当电流通过一个位于磁场中的导体的时辰，，，，，，，，导体中会产生一个与电流方向及磁场方向均垂直的电势差，，，，，，，，且电势差的大幼与磁感应强度的垂直分量及电流的大幼成正比的一种景象。。。。。。。

　　凭据霍尔效应，，，，，，，，人们用半导体资料造成霍尔元件。。。。。。。由于霍尔元件产生的电势差很幼！。。。。。，，，，，，故通常将霍尔元件与放大器电路、温度赔偿电路及稳压电源电路等集成在一个芯片上，，，，，，，，称之为霍尔传感器。。。。。。。

　　由此可知，，，，，，，，霍尔传感器是基于霍尔效应的霍尔元件与其他补充电路的集成，，，，，，，，那么霍尔传感器的重要利用有哪些呢？？？？？

一霍尔传感器的分类

　　霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。。。。。。。

　　1、线性型霍尔传感器由霍尔元件、线性放大器和射极追随器组成，，，，，，，，它输出模拟量。。。。。。。线性霍尔传感器又可分为开环式和关环式。。。。。。。关环式霍尔传感器又称零磁通霍尔传感器。。。。。。。线性霍尔传感器重要用于交直流电流和电压丈量。。。。。。。

　　2、 开关型霍尔传感器由稳压器、霍尔元件、差分放大器，，，，，，，，斯密特触发器和输出级组成，，，，，，，，它输出数字量。。。。。。？？？？？匦突舳衅骰褂幸恢痔厥獾拇缶郑，，，，，，称为锁键型霍尔传感器。。。。。。。

二线性型霍尔传感器的重要利用

　　线性型霍尔传感器典型利用就是电流丈量和位移丈量。。。。。。。

01电流丈量

　　由于通电螺线管内部存在磁场！。。。。。，，，，，，其大幼与导线中的电流成正比，，，，，，，，故能够利用霍尔传感器丈量出磁场！。。。。。，，，，，，从而确定导线中电流的大幼。。。。。。。

　　霍尔电流传感器，，，，，，，，能够丈量肆意波形的电流和电压。。。。。。。输出端能真实地反映输入端电流或电压的波形参数。。。。。。。针对霍尔效应传感器普遍存在温度漂移大的弊端，，，，，，，，选取赔偿电路进行节造，，，，，，，，有效地削减了温度对丈量精度的影响，，，，，，，，确保丈量正确;拥有精度高、装置方便、售价低的特点。。。。。。。

　　霍尔电流传感器宽泛利用于变频调速装置、逆变装置、ups电源、通讯电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监测等必要隔离检测电流电压的设施钟祝。。。。。。

02电压丈量

　　利用霍尔效应将原边电压转化成副边可丈量信号的一种传感器，，，，，，，，也就是霍尔电压传感器。。。。。。。原边电压通过表置或内置电阻，，，，，，，，将电流限度在10mA,此电流经过多匝绕组之后，，，，，，，，经过聚磁资料将原边电流产生的磁场被气隙中的霍尔元件检测到，，，，，，，，并感应出相应电动势，，，，，，，，该电动势经过电路调整后反馈给赔偿线圈进而赔偿，，，，，，，，该赔偿线圈产生的磁通与原边电流(被测电压通过限流电阻产生)产生的磁通大幼相称，，，，，，，，方向相反，，，，，，，，从而在磁芯中维持磁通为零。。。。。。。现实上霍尔电压传感器利用的是和磁平衡关环霍尔电流传感器一样的技术，，，，，，，，即零磁通霍尔电流传感器。。。。。。。

03位移丈量

　　当霍尔元件通以恒定电流时，，，，，，，，在其垂直于磁场和电流的方向上就有霍尔电势输出。。。。。。；；；；；；舳在梯度磁场中上、下移动时，，，，，，，，输出的霍尔电势V 取决于其在磁场中的位移量x。。。。。。。测得霍尔电势的大幼便可获知霍尔元件的静位移。。。。。。。

　　霍尔式位移传感器重要由两个半环形磁钢组成的梯度磁场和位于磁场中心的锗资料半导体霍尔片(敏感元件)装置组成。。。。。。。此表，，，，，，，，还蕴含丈量电路(电桥、差动放大器等)及显示部门。。。。。。。

三开关型霍尔传感器的重要利用

　　开关型霍尔传感器重要用于测转数、转速、风速、流速、靠近开关、关门奉告器、报警器、自动节造电路等。。。。。。。

01测转速或转数

　　在非磁性资料的圆盘边上粘一块磁钢，，，，，，，，霍尔传感器放在靠近圆盘边缘处，，，，，，，，圆回旋转一周，，，，，，，，霍尔传感器就输出一个脉冲，，，，，，，，从而可测出转数(计数器)，，，，，，，，若接入频率计，，，，，，，，便可测出转速。。。。。。。

　　若是把开关型霍尔传感器按预约地位有法规地安插在轨路上，，，，，，，，当装在运动车辆上的永磁体经过它时，，，，，，，，能够从丈量电路上测得脉冲信号。。。。。。。凭据脉冲信号的散布能够测出车辆的运动速度。。。。。。。

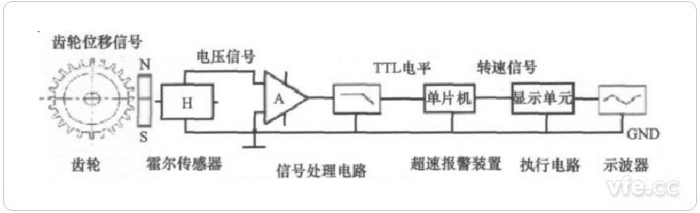

典型的霍尔传感器测速道理图

02其他

　　开关型霍尔传感器尺寸幼、工作电压领域宽，，，，，，，，工作靠得住，，，，，，，，价值便宜，，，，，，，，在自动报警、自动节造等中宽泛利用。。。。。。。

---
