电能质量监测系统通常是指由电能质量监测终端、信息通路、主站和客户端以及有关软件组成的系统。。。。。。电能质量监测系统重要利用于电网运行状态监控，，，，，能够有效确当前电网运行各项参数进行查看，，，，，实时发现电网运行故障，，，，，对突发事务进行调度措置。。。。。。下面本文凭据电能质量监测系统技术规范对电能质量监测系统组成及系统职能进行介绍。。。。。。

一电能质量监测系统组成

　　电能质量监测系统依照分层、散布式结构组建而成，，，，，通常分成三层：

　　● 监测设备层：拥有电能质量监测职能，，，，，由电能质量监测终端(简称监测终端)和适配单元(可选)组成。。。。。。监测设备层和服务之间以统一体式进行数据互换，，，，，每台监测终端设备宜拥有固定的网络地址。。。。。。

　　● 服务层：拥有监测数据采集、治理与分析、系统守护、权限治理等职能，，，，，是监测设备层、客户层之间数据交互的纽带，，，，，由若干个主站组成。。。。。。主站通常蕴含数据库服务器、利用服务器、WEB服务器、通折服务器、治理工作站以及通讯所必须的网络设备(如互换机、路由器)等。。。。。。分歧主站通过网络互联视线数据互换。。。。。。

　　● 客户层：拥有监测数据接见、浏览、查问等职能，，，，，通过网络接见服务层。。。。。。

　　监测设备层、服务层和客户层之间通过通讯网衔接。。。。。。通讯网络蕴含电力广域网、专用的数据通讯网或局域网等。。。。。。

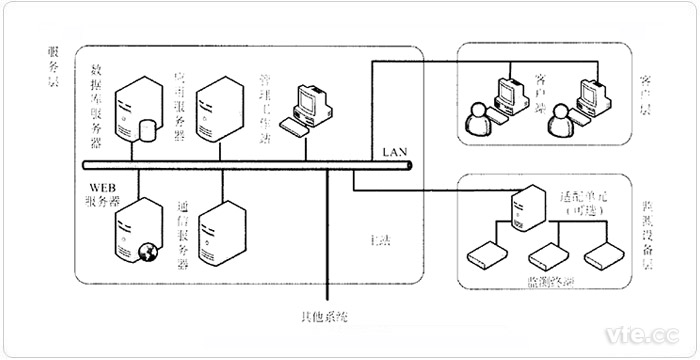

　　一个齐全的电能质量监测系统蕴含监测设备层、服务器层和客户层，，，，，分歧电能质量检测系统通过服务层互联实现数据互换。。。。。。典型电能质量监测系统示意图如下图1所示，，，，，通常由主站、客户端、监测终端、适配单元(可选)及数据通讯通路组成。。。。。。

图示1：典型电能质量监测系统示意图

二电能质量监测系统职能要求

　　电能质量监测系统必须可能实现散布式数据的同步采集与实时传输，，，，，具备海量数据处置能力，，，，，提供网络化信息服务等职能，，，，，可提供与异构平台数据的共享。。。。。。

　　同时，，，，，电能质量监测系统应保障监测数据齐全，，，，，确保各类数据的正确性和一致性;并且该当保障系统及其数据的安全，，，，，满足信息系统安全防护要求，，，，，选取加密防护措施、数据备份措施、防病毒措施及防火墙技术，，，，，提供严格的用户认证和权限治理伎俩。。。。。。

　　电能质量检测系统根基上均选取盛开式系统结构和散布式系统设计，，，，，保障系统的盛开性、可扩大性、靠得住性和兼容性。。。。。。其根基检测电能质量参数如下：

　　1) 相(线)电压有效值

　　2) 电流有效值

　　3) 电压总谐波畸变率

　　4) 相(线)电压基波

　　5) 2次~50次谐波电压含有率

　　6) 2次~50次间谐波电压含有率

　　7) 基波电流、2次~50次谐波电流含量

　　8) 基波、2次~50次谐波有功功率

　　9) 正序、负序和零序电压

　　10) 负序电压不平衡度

　　11) 零序电压不平衡度

　　12) 正序、负序和零序电流

　　13) 负序电流不平衡度

　　14) 零序电流不平衡度

　　15) 单相有功功率

　　16) 单相无功功率

　　17) 单相功率因数

　　18) 单相基波功率因数

　　19) 总有功功率

　　20) 总无功功率

　　21) 三相功率因数

　　22) 基波功率因数

　　23) 频率

　　24) 电压颠簸

　　25) 短功夫闪变值

　　26) 长功夫闪变值

　　27) 电压误差

　　28) 频率误差

---
