电网电能质量检测是检测电网谐波含量以及判断电网谐波传染水平的沉要伎俩，，，，，，，，正确的检测数据能够预防电网谐波对用电设备的侵害。。。。。。。

　　本规划的在线电能质量监测系统由电能质量检测仪、数字主机、配套软件及磁盘阵列存储服务器等部件组成，，，，，，，，实现了电能质量的在线监测，，，，，，，，并且基于磁盘阵列存储技术实现了大数据存储，，，，，，，，为电能质量监测的数据集中以及电网的故障查问提供具体正确的数据。。。。。。。

一电能质量概述

　　近年来，，，，，，，，随着我国电力实业的迅猛发展，，，，，，，，电力系统的规模日益扩大，，，，，，，，以往电能紧缺的问题已经逐步解决，，，，，，，，与此同时，，，，，，，，随着电力电子技术宽泛利用和电弧炉等冲击负荷以及电力机车等拖动负荷的日益增多，，，，，，，，固然在技术和经济上带来了一系列方便和效益，，，，，，，，但也使电网谐波的含量大量增长，，，，，，，，电网的谐波传染日益严沉，，，，，，，，这会导致设备的寿命缩短、网损增大、电网产生谐振、通讯受滋扰等一系列沉要问题。。。。。。。

　　电弧炉等大功率冲击负荷除了会造成严沉的谐波传染之表，，，，，，，，还是电压颠簸和闪变的沉要原因，，，，，，，，电力机车等大功率的牵引负荷会造成三相不平衡。。。。。。。

　　有关电能质量问题的钻研已经引起了列国电力工作者的高度器沉，，，，，，，，国度技术监督局也相继颁布了涉及电能质量八个方面的国度尺度：《电能质量 公用电网谐波》、《电能质量 电压颠簸和闪变》、《电能质量 三相电压不平衡度》、《电能质量 供电电压误差》、《电能质量 电力系统频率误差》、《电能质量 临时过电压和瞬态过电压》、《电能质量 监测设备通用要求》、《电能质量 公用电网间谐波》。。。。。。。

二电能质量监测简介

　　要解决面对的电能质量问题，，，，，，，，就离不开对电网电能质量参量的监测。。。。。。。就目前而言，，，，，，，，电能质量监测分为非在线监测和在线监测两种方式。。。。。。。

　　非在线监测选取便携式测试仪，，，，，，，，不定期对所关注的某些点进行测试，，，，，，，，采集有关数据并进行后续离线分析，，，，，，，，这种方式投资幼、矫捷性高，，，，，，，，但存在显著的局限性，，，，，，，，如：实时性不强、监测指标少、不足决策判断的凭据、工作量大、效能低等。。。。。。。

　　随着电力行业系统运行治理的系统化、网络化、自动化和智能化，，，，，，，，通讯网络和因特网技术的日益成熟，，，，，，，，出现了三网合一的趋向，，，，，，，，职能单一的电力系统丈量仪表已经不再适应现代化电能治理的必要，，，，，，，，因而急需一种通用性好、集丈量与通讯等职能于一体的在线电能质量监测装置，，，，，，，，这对保障电力系统运行的安全性、经济性和靠得住性都拥有沉要的现实意思。。。。。。。

01在线电能质量监测系统

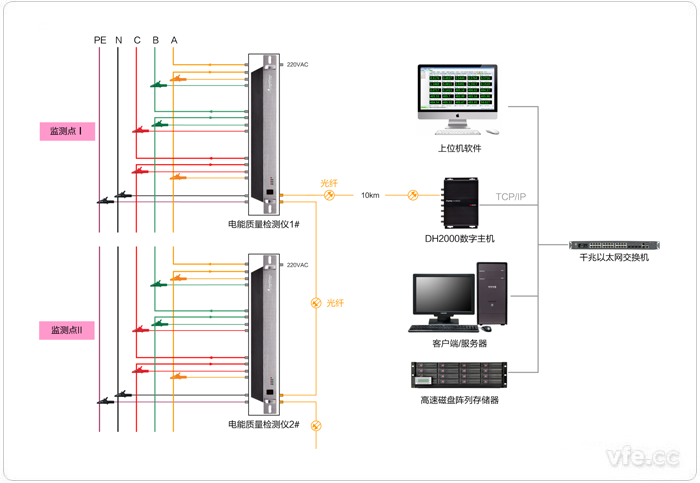

　　东升国际官网致力于在线电能质量监测的钻研，，，，，，，，研造出在线电能质量监测系统。。。。。。。该系统由电能质量检测仪、数字主机、配套软件及磁盘阵列存储服务器等部件组成，，，，，，，，其组成道理图如下图1所示：

图1 在线电能质量监测系统道理图

　　配置多台电能质量检测仪散布于各个监测点，，，，，，，，电能质量检测仪之间、检测仪与数字主机之间通过高速光纤串行总线进行通讯衔接。。。。。。。

　　单台电能质量检测仪具备4个电压丈量通路和3个电流丈量通路，，，，，，，，别离丈量监测点的三相线电压(如下图1中Uab、Ubc、Uca)、相电流(Ia、Ib、Ic)以及零地电压(Un-pe)。。。。。。。电压和电流丈量选取直接接触式丈量方式，，，，，，，，并配置专用的接线端口，，，，，，，，保障接线的便捷性及安全性，，，，，，，，产品直接串接于一次回路中。。。。。。。电能质量检测仪电压通路正确丈量领域为5V~1200V，，，，，，，，电流通路正确丈量领域为0.5A~120A(也可通过表接电压/电流互感器的方式扩大丈量领域)，，，，，，，，基波频率丈量领域为DC，，，，，，，，0.1Hz~1500Hz，，，，，，，，电压电流丈量精度为0.1%rd，，，，，，，，每个丈量通路的采样速度为10kSa/S，，，，，，，，检测仪必要表部提供220VAC工作电源，，，，，，，，功耗约为20W。。。。。。。

　　数字主机为电能质量检测仪和上位机之间的通讯枢纽，，，，，，，，其重要职能为向检测仪发送同步时钟、接管所有测试了局并进行单一的运算处置，，，，，，，，并将了局上送至上位机进行后续处置。。。。。。。数字主机具备7对光纤接口，，，，，，，，其中1对用于多台数字主机之间的同步级联，，，，，，，，另表6对用于衔接检测仪或扩大更多的丈量通路，，，，，，，，本系统中共占用数字主机的1对光纤接口。。。。。。。数字主机与检测仪之间通过高速串行光纤衔接，，，，，，，，与上位机之间通过以太网衔接。。。。。。。

　　配套软件凭据数字主机上送的测试了局，，，，，，，，依照如上所列各项国标要求，，，，，，，，进行电压/频率误差、谐波、电压颠簸和闪变、三相电压不平衡等参数的推算和了局显示，，，，，，，，并具备趋向曲线、实时波形显示和曲线回放职能，，，，，，，，另表还可参与了局判定(用户设置判定凭据)，，，，，，，，出具试验报表及打印(用户需事先提供报表模板)。。。。。。。

　　服务器和高速磁盘存储器重要用于数据的存储和纪录，，，，，，，，由于监测点数量多、监测功夫长，，，，，，，，需存储的数据量大，，，，，，，，通常的存储器难以满足要求，，，，，，，，因而选取服务器+磁盘阵列的方式作为该检测系统的数据存储，，，，，，，，方便用户随时挪用以往/实时数据及对大量测试了局进行综合分析，，，，，，，，总结法规。。。。。。。数据纪录的功夫长度取决于磁盘阵列容量的大幼(磁盘大幼/数量可配置)。。。。。。。

三在线电能质量检测系统重要职能

01在线电能质量检测系统根基监测指标

　　在线电能质量检测系统能够实现电网频率、三相基波电压/电流、电压/电流有效值、基波有功功率、总功率、无功功率、功率因数、相位、电压误差、频率误差、三相电压/电流不平衡度、电压/电流正负零序分量、谐波(0~99次)，，，，，，，，电压/电流的总谐波畸变率、各次谐波含有率、幅值、相位、实时波形、矢量图等的丈量。。。。。。。

02 高级监测指标

　　间谐波、电压颠簸、闪变、电压骤升、骤降、短时中断、临时过电压、瞬态过电压等。。。。。。。

03设置职能

　　可对根基参数进行设置、批改和查看，，，，，，，，蕴含更新周期、测试线路图、丈量模式、均匀方式等，，，，，，，，用户分级治理权限，，，，，，，，密码保；；；；；；さ。。。。。。。

04数据纪录

　　可对监测的所有指标进行实时保留，，，，，，，，并可由用户配置保留对象，，，，，，，，所罕见据存储于高速磁盘阵列中，，，，，，，，并采取双备份存储机造，，，，，，，，保障了数据存储的靠得住性，，，，，，，，方便用户随时调取与分析。。。。。。。

05通讯职能

　　提供多种通讯接口方式，，，，，，，，蕴含光纤、以太网、USB、RS232等，，，，，，，，实现监测数据的实时传输或按时提取，，，，，，，，根基不受地域限度，，，，，，，，出格合用于远程通讯。。。。。。。

四在线电能质量检测系统重要特点

01前端数字化技术与光纤传输

　　电能质量检测仪选取前端数字化技术和光纤通讯，，，，，，，，极大的保障了信号传输的不变性及精度。。。。。。。前端数字化技术是指在测试前端，，，，，，，，产品直接被测信号转换为数字信号，，，，，，，，扭转以往选取模拟量传输的方式，，，，，，，，削减引入滋扰的环节，，，，，，，，极大的加强了系统的电磁兼容机能和测试精度。。。。。。。光纤传输拥有损耗低、频带宽、抗滋扰能力强、传输距离远等特点，，，，，，，，拥有其它传输载体无法比力的利益，，，，，，，，是远距离通讯最梦想的传输媒介。。。。。。。

02无缝量程转换

　　电能质量检测仪的各个丈量通路均配置8个无缝自动量程转换档位，，，，，，，，并自动凭据测试对象的大幼选择最佳匹配量程，，，，，，，，无需人为操作，，，，，，，，保障标称领域内丈量精度的一致性，，，，，，，，无论大信号还是幼信号，，，，，，，，都能正确丈量。。。。。。。“无缝”是指在档位切换过程中数据不迷失，，，，，，，，保障高速度采样频率下，，，，，，，，不迷失任何对用户有效的信息。。。。。。。

03扩大职能

　　丈量通路：可通过增长电能质量检测仪和级联数字主机的方式，，，，，，，，扩大更无数量的监测点和丈量通路，，，，，，，，通讯衔接只需衔接一对光纤线缆，，，，，，，，搭建单一；；；；；；；

　　软件职能：东升国际官网电气软件研发团队可凭据用户提出的具体的技术要求文档，，，，，，，，假造相应的客户端软件，，，，，，，，实现软件的后续职能扩大与升级。。。。。。。

04数据处置

　　所有测试参数，，，，，，，，全数凭据国标划定的算法进行数据处置。。。。。。。

05数据纪录及存储

　　选取高速磁盘阵列作为主存储器，，，，，，，，两全了存储的数据量及存储速度，，，，，，，，为客户提供了宝贵的丈量原始数据。。。。。。。

---
