斩波器是一种将电压值固定的直流电，，，，，，，转换为另一固定电压或可调电压的装置，，，，，，，通常是指直流对直流的转换。。。。。斩波电路是斩波器的主题组成部门，，，，，，，掌管将输入电压转换成指标输出电压。。。。。凭据输入输出电压大幼、极性，，，，，，，斩波电路可分为降压斩波电路、升压斩波电路、起落压斩波电路、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路等，，，，，，，下面本文重要介绍以上几种斩波电路的工作道理。。。。。

一降压斩波电路

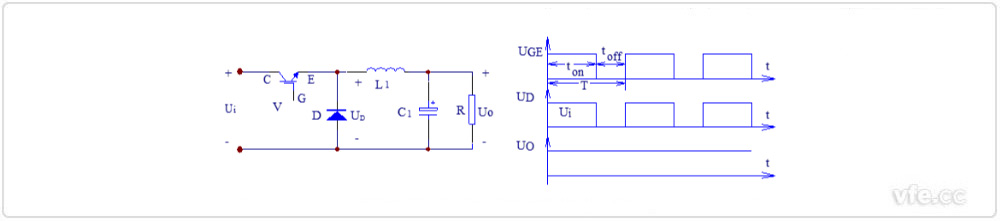

图1：降压斩波电路(Buck Chopper)道理图及波形图

　　如上图1：降压斩波电路道理图及波形图所示，，，，，，，图中V为全控型器件，，，，，，，选用IGBT;D为续流二极管。。。。。由图1中V的栅极电压波形UGE可知，，，，，，，当V处于通态时，，，，，，，电源Ui向负载供电，，，，，，，UD=Ui。。。。。当V处于断态时，，，，，，，负载电流经二极管D续流，，，，，，，电压UD近似为零，，，，，，，至一个周期T实现，，，，，，，再驱动V导通，，，，，，，沉复上一周期的过程。。。。。负载电压的均匀值为：

　　式中ton为V处于通态的功夫，，，，，，，toff为V处于断态的功夫，，，，，，，T为开关周期，，，，，，，α为导通占空比，，，，，，，简称占空比或导通比(α=ton/T)。。。。。由此可知，，，，，，，输出到负载的电压均匀值UO最大为Ui，，，，，，，若减幼占空比α，，，，，，，则UO随之减幼，，，，，，，由于输出电压低于输入电压，，，，，，，故称该电路为降压斩波电路。。。。。

二升压斩波电路

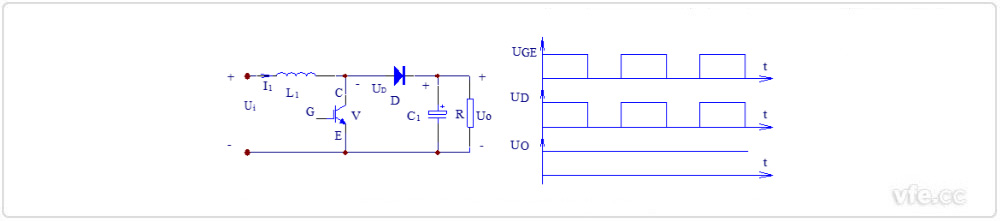

图2：升压斩波电路(Boost Chopper)道理图及波形图

　　如上图2：升压斩波电路道理图及波形图所示，，，，，，，电路也使用一个全控型器件V。。。。。由图2中V的栅极电压波形UGE可知，，，，，，，当V处于通态时，，，，，，，电源Ui向电感L1充电，，，，，，，充电电流根基恒定为I1，，，，，，，同时电容C1上的电压向负载供电，，，，，，，因C1值很大，，，，，，，根基维持输出电压UO为恒值。。。。。设V处于通态的功夫为ton，，，，，，，此阶段电感L1上积储的能量为Ui*I1*ton。。。。。当V处于断态时Ui和L1共同向电容C1充电，，，，，，，并向负载提供能量。。。。。设V处于断态的功夫为toff，，，，，，，则在此期间电感L1开释的能量为(UO-Ui)*I1*toff。。。。。当电路工作于稳态时，，，，，，，一个周期T内电感L1积储的能量与开释的能量相称，，，，，，，即：

　　上式中的T/toff≥1，，，，，，，输出电压高于电源电压，，，，，，，故称该电路为升压斩波电路。。。。。

三起落压斩波电路

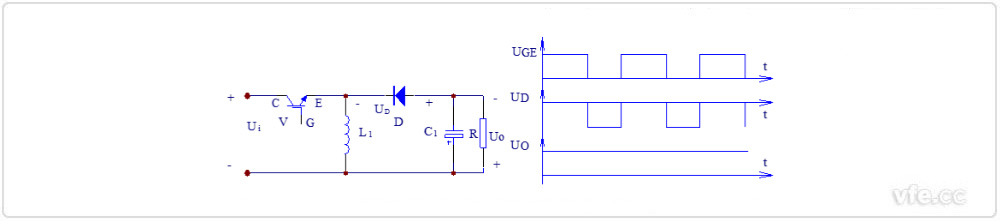

图3：起落压斩波电路(Boost-Buck Chopper)道理图及波形图

　　如上图3：起落压斩波电路道理图及波形图所示，，，，，，，电路的根基工作道理是：当可控开关V处于通态时，，，，，，，电源Ui经V向电感L1供电使其贮存能量，，，，，，，同时C1维持输出电压UO根基恒定并向负载供电。。。。。尔后，，，，，，，V关断，，，，，，，电感L1中贮存的能量向负载开释。。。。？？？？？？杉，，，，，，，负载电压为上负下正，，，，，，，与电源电压极性相反。。。。。输出电压为：

　　若扭转导通比α，，，，，，，则输出电压能够比电源电压高，，，，，，，也能够比电源电压低。。。。。当0<α<1/2时为降压，，，，，，，当1/2<α<1时为升压。。。。。

四Cuk斩波电路

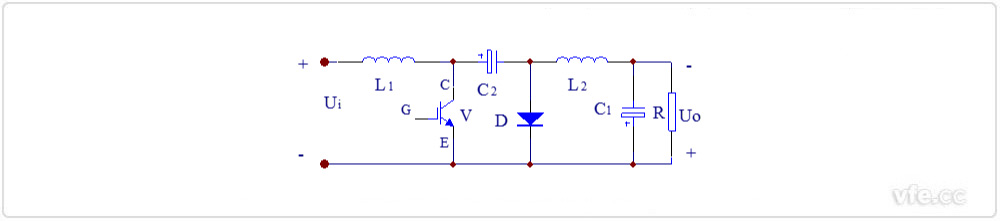

图4：Cuk斩波电路道理图

　　如上图4：Cuk斩波电路道理图所示，，，，，，，电路的根基工作道理是：当可控开关V处于通态时，，，，，，，Ui—L1—V回路和负载R—L2—C2—V回路别离流过电流。。。。。当V处于断态时，，，，，，，Ui—L1—C2—D回路和负载R—L2—D回路别离流过电流，，，，，，，输出电压的极性与电源电压极性相反。。。。。输出电压为：

　　若扭转导通比α，，，，，，，则输出电压能够比电源电压高，，，，，，，也能够比电源电压低。。。。。当0<α<1/2时为降压，，，，，，，当1/2<α<1时为升压。。。。。

五Sepic斩波电路

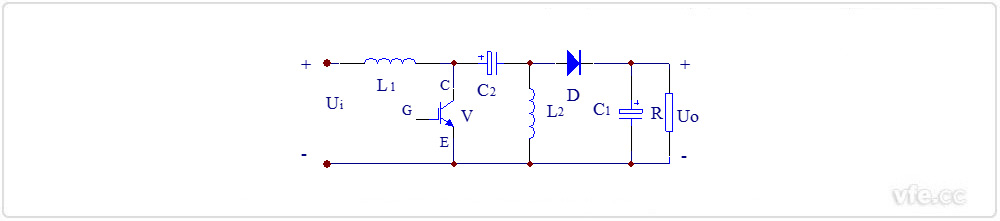

图5：Sepic斩波电路道理图

　　如上图5：Sepic斩波电路:道理图所示，，，，，，，电路的根基工作道理是：可控开关V处于通态时，，，，，，，Ui—L1—V回路和C2—V—L2回路同时导电，，，，，，，L1和L2贮能。。。。。当V处于断态时，，，，，，，Ui—L1—C2—D—R回路及L2—D—R回路同时导电，，，，，，，此阶段Ui和L1既向R供电，，，，，，，同时也向C2充电，，，，，，，C2贮存的能量在V处于通态时向L2转移。。。。。输出电压为：

　　若扭转导通比α，，，，，，，则输出电压能够比电源电压高，，，，，，，也能够比电源电压低。。。。。当0<α<1/2时为降压，，，，，，，当1/2<α<1时为升压。。。。。

六Zeta斩波电路

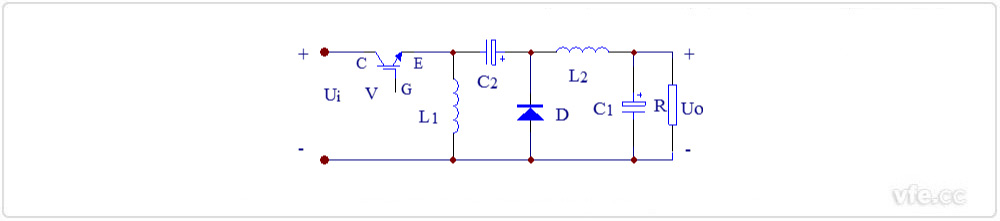

图6：Zeta斩波电路道理图

　　如上图6所示：Zeta斩波电路道理图所示，，，，，，，电路的根基工作道理是：当可控开关V处于通态时，，，，，，，电源Ui经开关V向电感L1贮能。。。。。当V处于断态后，，，，，，，L1经D与C2组成振荡回路，，，，，，，其贮存的能量转至C2，，，，，，，至振荡回路电流过零，，，，，，，L1上的能量全数转移至C2上之后，，，，，，，D关断，，，，，，，C2经L2向负载R供电。。。。。输出电压为：

　　若扭转导通比α，，，，，，，则输出电压能够比电源电压高，，，，，，，也能够比电源电压低。。。。。当0<α<1/2时为降压，，，，，，，当1/2<α<1时为升压。。。。。

---
