一PWM概述

　　PWM是英文pulse-width modulation的缩写，，，，，意为脉冲宽度调造。。。。。。。。《通讯科学技术名词》初版这样界说PWM：脉冲宽度随调造信号的变动而扭转的脉冲调造。。。。。。。。

　　节造理论中有一个沉要结论：冲量相称而状态分歧的窄脉冲加在拥有惯性的环节上时，，，，，其成效根基一样。。。。。。。。PWM节造技术就是以该结论为理论基。。。。。。。。，，，，通常，，，，，我们能够通过对半导体开关器件的通断节造，，，，，输出一系列占空比可调的脉冲，，，，，用以等效正弦波或其他所必要的波形。。。。。。。。

　　电机就是典型的拥有惯性的环节，，，，，PWM常用于等效可变的直流电（直流斩波电源）驱动直流电机，，，，，也常用于等效的正弦互换电SPWM或SVPWM（逆变器、变频器、变流器等）驱动互换电机。。。。。。。。

　　之所以选取PWM、SPWM、SVPWM等伎俩去等效各类所需的波形，，，，，而不是直接产生必要的波形，，，，，是由于这些利用往往必要输出大功率电能，，，，，此时，，，，，选取开关技术能够大幅度提升电能的利用率，，，，，限于目前电力电子技术的特点，，，，，还不能直接输出这些波形，，，，，而是输出与之功效根基相当的PWM波形。。。。。。。。因而，，，，，也有将SPWM波形称为“疑似正弦波”。。。。。。。。

PWM波形

二PWM的实现

　　将正弦半波按调造周期等分为N等份，，，，，这些等分出来的波形能够看做宽度相称、幅值不等、脉冲顶部为曲线的脉冲，，，，，如图1所示。。。。。。。。将这些脉冲用一样数量的等幅不等宽的矩形脉冲包办，，，，，且使矩形脉冲和相应的正弦波部门面积相称，，，，，这就得到下图所示的波形。。。。。。。。

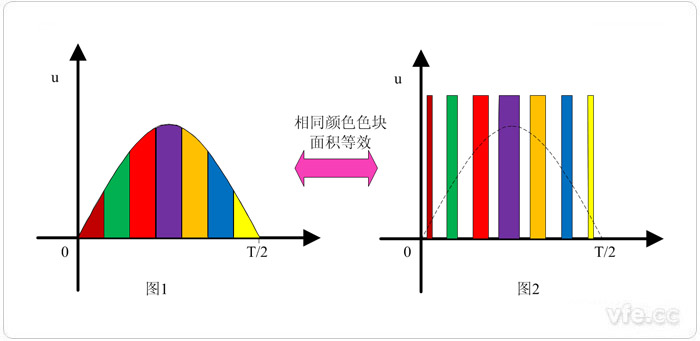

等分正弦波等效成面积一样的脉冲信号

　　通过调节脉冲宽度能够实现各类所需的波形。。。。。。。。以正弦波为例，，，，，如下图所示，，，，，用开关来节造直流电的通断，，，，，输出占空比分歧脉冲，，，，，依照按正弦的变动法规，，，，，通过节造开关通断的功夫，，，，，使其输出的脉冲电压的面积与所但愿输出的正弦波在相应区间内的面积相称，，，，，将等效面积归并起来就是我们必要的正弦波。。。。。。。。

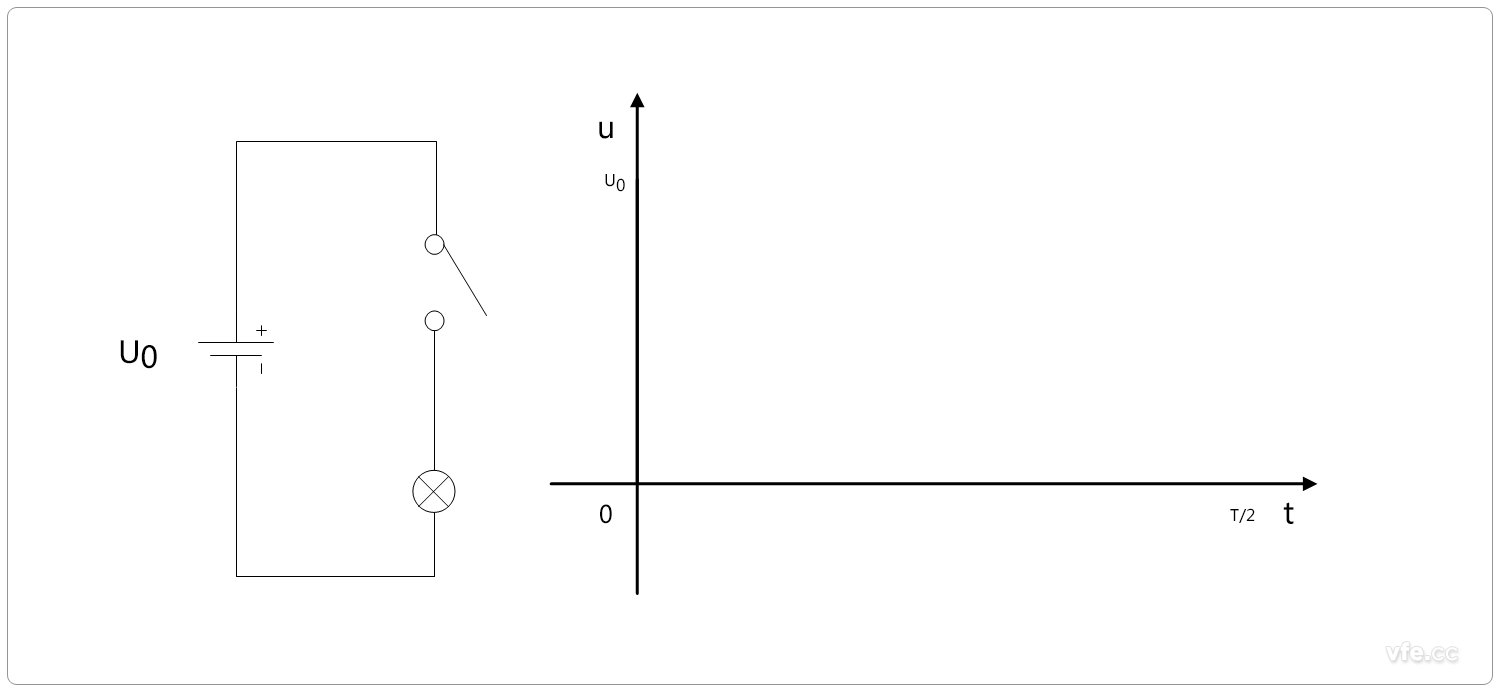

最单一的PWM实现过程

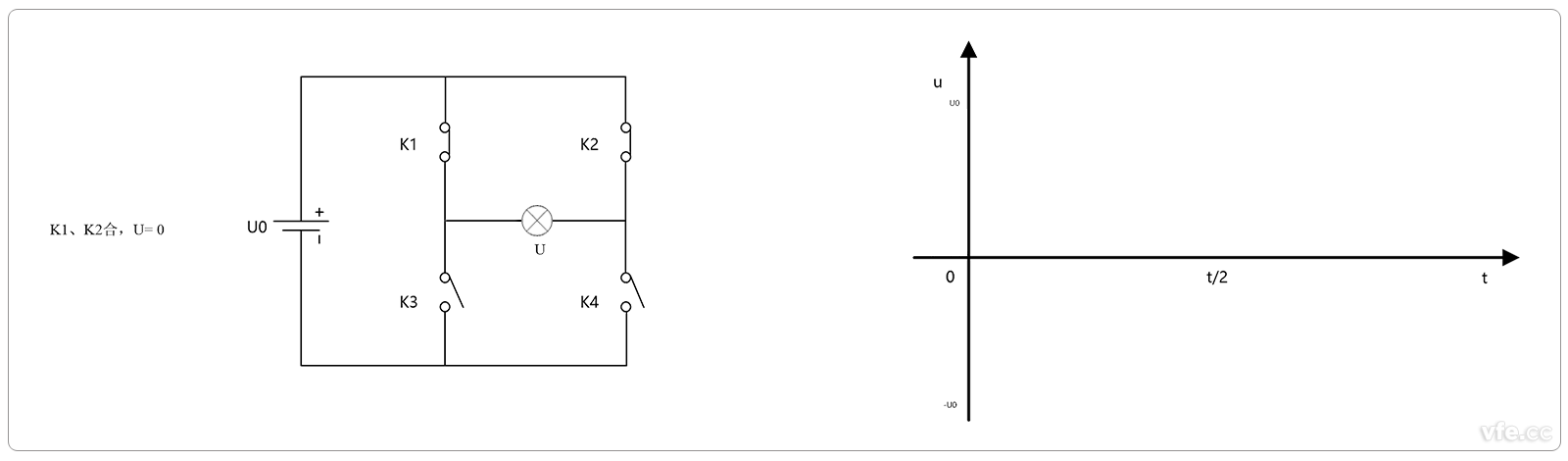

用开关模拟单极性PWM实现过程

　　将上图中的开关用IGBT包办，，，，，通过调造电路节造IGBT通断，，，，，在ur和uc交点时刻来判断IGBT的通断，，，，，利用中如下图所示：

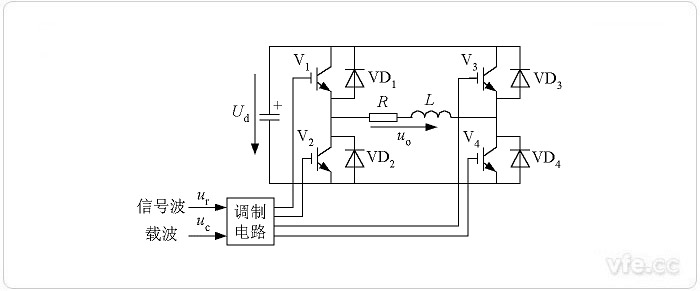

单极性SPWM的调造电路

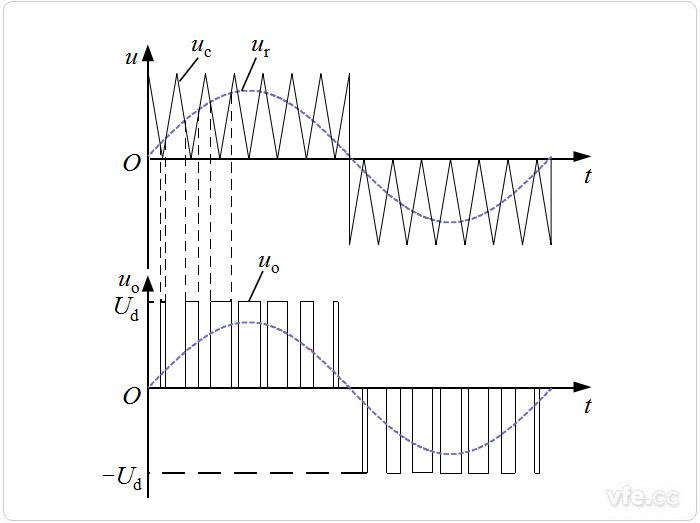

单极性SPWM的调造步骤

　　ur正半周，，，，，V1维持通，，，，，V2维持断

　　——当ur>uc时，，，，，使V4通，，，，，V3断，，，，，uo=Ud ;

　　——当﹤uc时，，，，，使v4断，，，，，v3通，，，，，uo=0 。。。。。。。。

　　ur负半周，，，，，V1维持断，，，，，V2维持通

　　——当ur>uc时，，，，，使V4通，，，，，V3断，，，，，uo=0;

　　——当ur﹤uc时，，，，，使v4断，，，，，v3通，，，，，uo=-ud。。。。。。。。

三PWM的分类

　　凭据PWM的等效方式，，，，，能够分为变脉宽PWM、等脉宽PWM、变周期PWM、等周期PWM、随机PWM、单极性PWM、双极性PWM、SPWM、SVPWM等等。。。。。。。。

　　首先，，，，，变脉宽PMW比力容易理解，，，，，由于PWM作为一种调造方式，，，，，调造的就是脉冲宽度。。。。。。。。问题是，，，，，等脉宽也能称为PWM吗?

　　能！

　　通常而言，，，，，我们说的脉宽，，，，，是指一个调造周期T内的高电平宽度，，，，，等脉宽高电平宽度不变，，，，，但是低电平宽度是变动的，，，，，能够理解为调造的就是低电平宽度。。。。。。。。

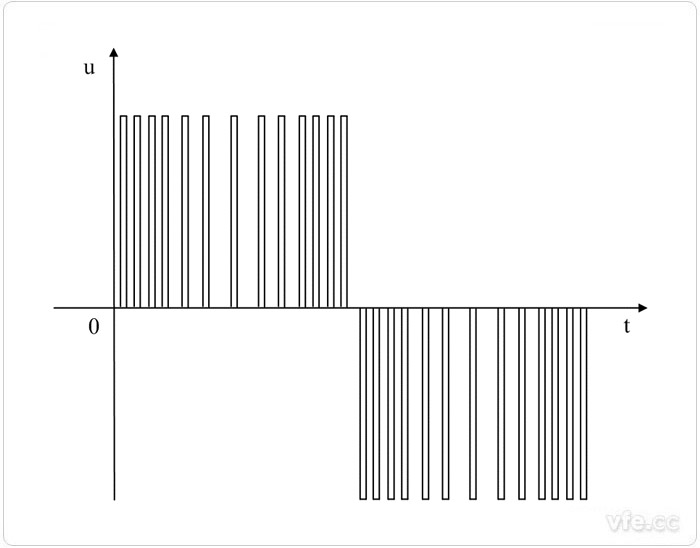

等脉宽PWM

　　具体而言，，，，，被调造信号幅值较幼时，，，，，取较宽的低电平宽度，，，，，被调造信号幅值较大时，，，，，取较窄的低电平;始终能维持调造周期内脉冲面积与被调造信号的面积相称。。。。。。。。切合PWM的面积相称准则。。。。。。。。

　　仔细的同学会发现，，，，，变脉宽PWM的调造周期不变，，，，，高电和善低电平宽度同时变动，，，，，此消彼长，，，，，此长彼消!等脉宽PWM的高电平宽度不变，，，，，低电平宽杜纂调造周期依照一样的方向在变动;当被调造信号相称，，，，，且PWM幅值相称时，，，，，两者的占空比相称。。。。。。。。

　　凭据上述分析，，，，，等脉宽PWM属于变周期PWM的一种，，，，，而等周期PWM肯定是变脉宽PWM。。。。。。。。

　　随机PWM是指PWM的调造周期是随机变动的，，，，，当然，，，，，随机是相对的，，，，，有法规是绝对的，，，，，某些变频器选取随机PWM时，，，，，就是使整数个PWM的调造周期与被调造的正弦波信号的周期相称，，，，，提高档效波形(基波)的质量。。。。。。。。

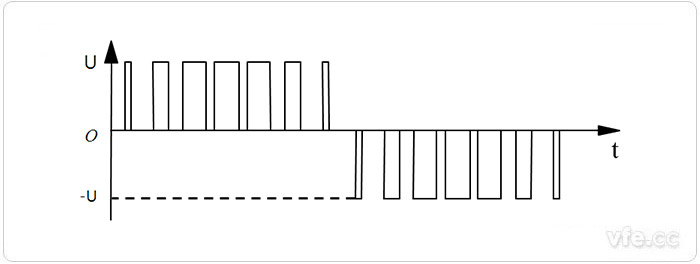

　　由下面两幅图可直观的看出单极性PWM与双极性PWM的区别及名称的出处。。。。。。。。

单极性PWM

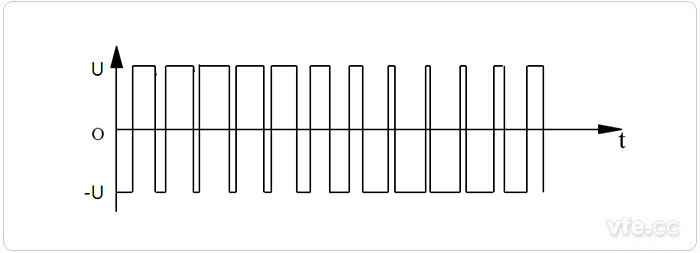

双极性PWM

　　SPWM是英文Sinusoidal Pulse Width Modulation的缩写，，，，，意为正弦脉宽调造。。。。。。。。某种角度上讲，，，，，不能算是PWM的一种分类，，，，，由于只是批注被调造信号是正弦波，，，，，并没有对换造方式进行限度。。。。。。。。但是，，，，，由于SPWM利用宽泛，，，，，大量的学者针对换造成效对SPWM发展了大量钻研，，，，，也对换造步骤提出了若干改进的定见，，，，，SPWM是一种实用技术，，，，，而其复杂水平，，，，，远弘远于上述几种PWM。。。。。。。。

　　SVPWM是英文Space Vector Pulse Width Modulation的缩写，，，，，意为空间矢量脉冲宽度调造，，，，，简称空间矢量脉宽调造，，，，，比SPWM更为复杂。。。。。。。。两者的区别，，，，，请拜见文章SVPWM与SPWM的区别。。。。。。。。

四PWM的丈量

　　SPWM称为疑似正弦波，，，，，这里的正弦波是东升国际官网指标波形，，，，，在PWM中，，，，，指标波形称为基波，，，，，除了基波之表，，，，，还含有丰硕的谐波。。。。。。。。谐波散布及含量重要取决于频率调造比、幅值调造比及调造方式。。。。。。。。

　　PWM丈量蕴含基波丈量及谐波丈量，，，，，对于电机系统而言，，，，，决定输出扭矩及转速的重要是基波，，，，，因而，，，，，基波的正确丈量极度沉要。。。。。。。。

　　谐波对电机的绝缘及能效有负面影响，，，，，因而，，，，，谐波丈量同样很沉要。。。。。。。。

　　GB/T 22670-2008 变频器供电三相笼型感应电动机试验步骤对用于PWM波丈量的仪器的要求进行了具体的描述。。。。。。。。详情请拜见“电机测试系统全攻略——带宽要求”

　　通常用带宽较宽的功率分析仪及配套的传感器丈量变频器输出PWM波的基波和谐波。。。。。。。。有关仪器信息请拜见“WP4000变频功率分析仪”、“SP系列变频功率传感器”。。。。。。。。

　　SPWM和SVPWM的谐波均集中在开关频率整数倍左近。。。。。。。。SPWM电压低次谐波含量少，，，，，SVPWM电流低次谐波含量少。。。。。。。。下图为注入三次谐波的SPWM相电压频谱。。。。。。。。

注入三次谐波的SPWM相电压频谱

五PWM的技术职位

01PWM技术用于直流斩波电路

　　直流斩波电路是一种把肯定大局的直流电压变换成负载所需的直流电压的变流装置。。。。。。。。它通过周期性地急剧开明、关断，，，，，把输入电压斩成一系列的脉冲电压，，，，，扭转脉冲列的脉冲宽度或频率能够调节输出电压的均匀值，，，，，因而直流斩波器的根基作用是进行直流电压的变换，，，，，即调压作用。。。。。。。。

　　直流斩波器除了能够调节直流电压表，，，，，还能够进行调阻和调磁。。。。。。。。由直流斩波器和一个固定电阻相并联，，，，，通过直流斩波器的斩波作用，，，，，能够调节并联等效电阻的阻值，，，，，这一过程称为调阻。。。。。。。。若将直流斩波器串联在电机的励磁回路中，，，，，通过斩波作用调节励磁电流，，，，，从而调节电机的磁场大。。。。。。。。，，，，这一过程称为调磁。。。。。。。。因而，，，，，直流斩波器拥有调压、调阻和调磁的作用。。。。。。。。

　　由于直流斩波器拥有调压、调磁等作用，，，，，因而它的利用领域之一是直流电机的调速。。。。。。。。直流电机的转速取决于电枢电压及磁场的大。。。。。。。。，，，，通过直流斩波器的调压作用，，，，，能够调节电机的电枢电压，，，，，达到调速的主张。。。。。。。。另表，，，，，通过直流斩波器的调磁作用，，，，，能够调节电机的磁场及励磁电流，，，，，也能够达到调速的主张。。。。。。。。直流电机调速在地铁、城市无轨电车、电动汽车等运输车辆上得到了宽泛的利用。。。。。。。。

　　直流斩波器的另一利用领域是直流供电电源。。。。。。。。在各类利用场所中，，，，，分歧用电设备所必要的直流供电电压的等级分歧，，，，，选取直流斩波器能够将单一的、不不变的直流输入电压变换成负载所必要的不变的、分歧电压等级的直流供电电压，，，，，由于直流斩波器工作在开关状态，，，，，因而这种类型的直流供电电源也称为开关电源。。。。。。。？？？？？？氐缭丛谕扑慊⑼ㄑ兜雀鞲隽煊蛞驳玫搅丝矸旱睦。。。。。。。。

　　另表，，，，，由于直流斩波器的工作方式是把输入直流电压斩波成为高频脉冲电压，，，，，将此脉冲电压通过高频变压器隔离后再进行滤波，，，，，能够得到与输入电压相互隔离的直流输出电压，，，，，从而使直流斩波器利用在输入、输出之间必要隔离的场所中。。。。。。。。

02PWM技术用于逆变电路

　　PWM节造技术在逆变电路中的利用最具代表性。。。。。。。。正是由于在逆变电路中宽泛而成功的利用，，，，，才奠定了PWM节造技术在电力电子技术中的凸起职位。。。。。。。。PWM节造的逆变电路利用已经极度宽泛，，，，，大部门逆变装置根基均选取PWM节造。。。。。。。。

03PWM技术用于整流电路

　　PWM节造技术用于整流电路即组成PWM整流电路，，，，，可当作逆变电路中的PWM技术向整流电路的延长。。。。。。。。PWM整流电路在变频器、电力传动、UPS电源等都获得了宽泛利用，，，，，并有优良的利用远景。。。。。。。。

---
