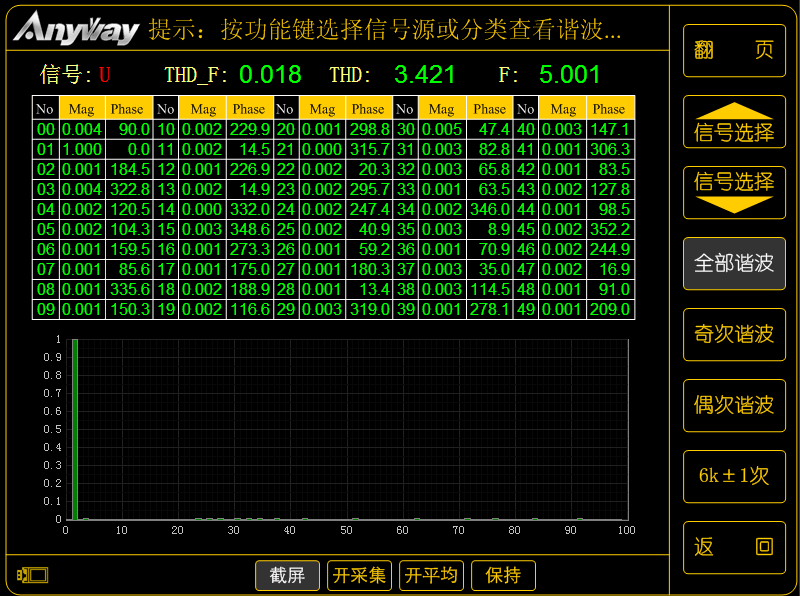

上图为某变频器输出谐波测试图。。。。。。功率分析仪支持100次谐波的分析与显示，，，，，，，这是市场上绝大无数功率分析仪对谐波的分析尺度。。。。。。但是，，，，，，，在5Hz频点，，，，，，，固然总谐波失真THD已经达到342.1%，，，，，，，100次内的谐波却根基不私见。。。。。。通过采集职能，，，，，，，纪录下了传感器的原始数据，，，，，，，再运行东升国际官网电气的谐波分析软件进行分析。。。。。。

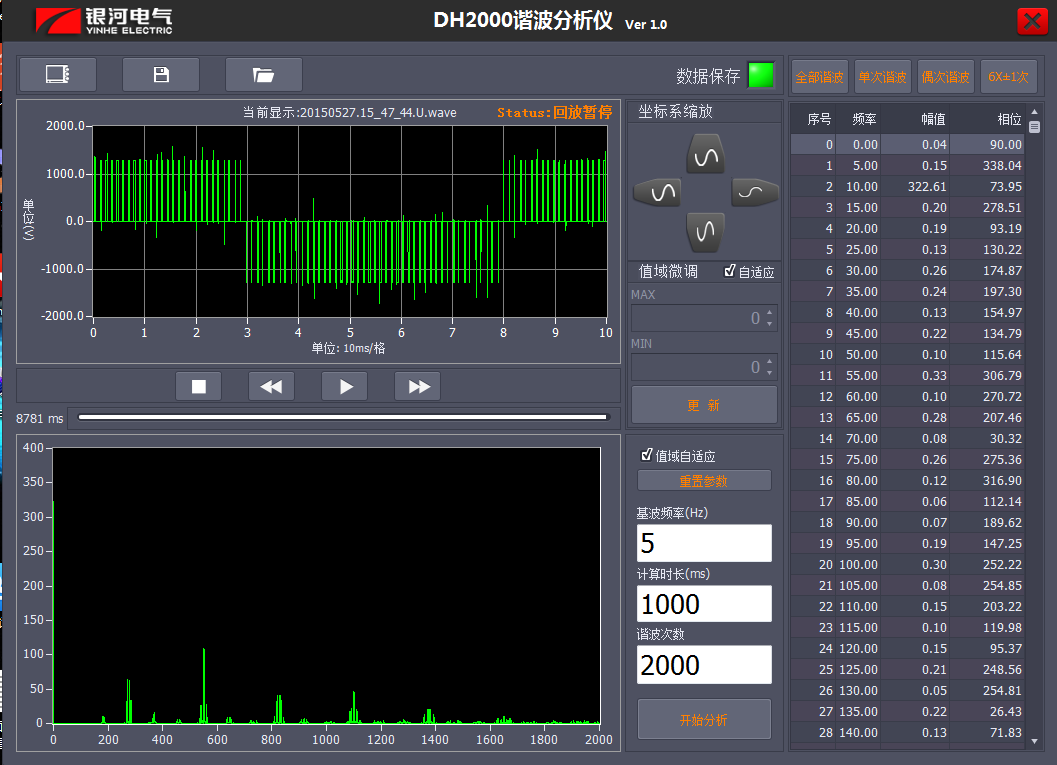

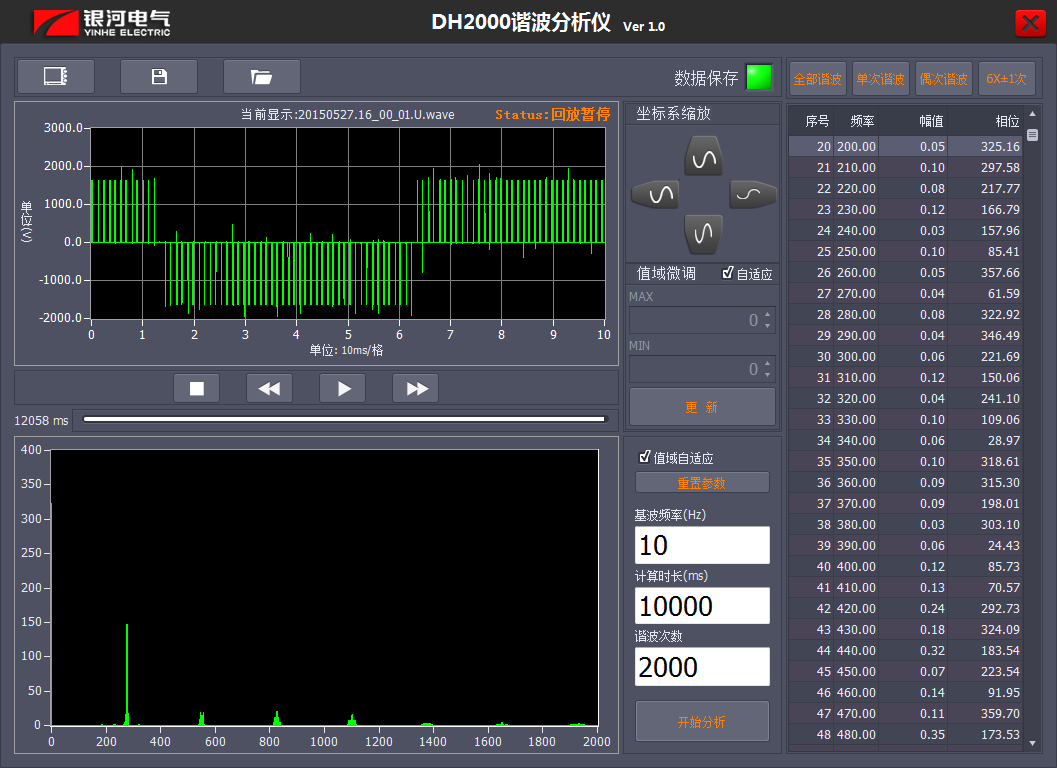

由于东升国际官网变频功率分析仪纪录下的是传感器采集到的原始数据，，，，，，，所以能够通过该原始数据还原其时纪录的波形和进行更高档次的分析。。。。。。这里分析了5Hz频点的2000次谐波，，，，，，，能够看到，，，，，，，谐波在180次左右有第一个幼顶峰，，，，，，，这意味着该变频器的开关频率在180x5Hz=900Hz左右。。。。。。而谐波的最顶峰呈此刻540次左右，，，，，，，波形中毛刺较大，，，，，，，失真率是极度高的。。。。。。

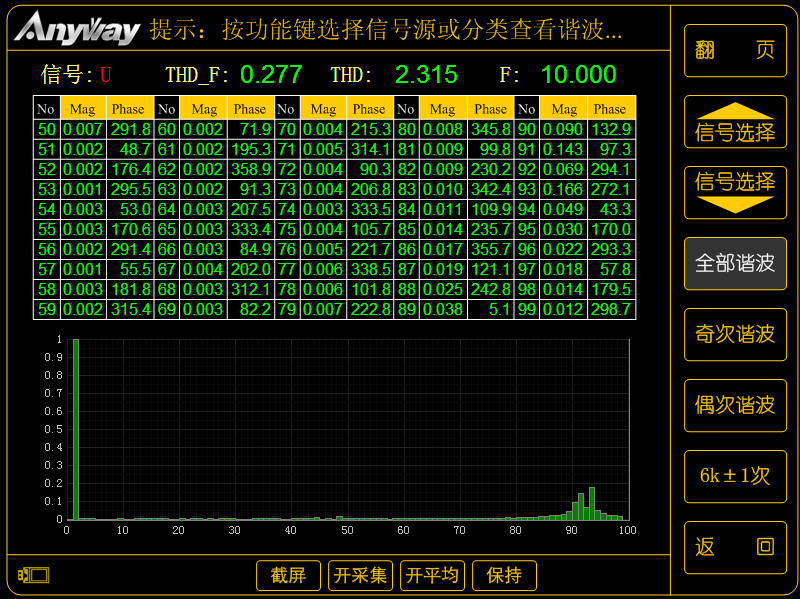

10Hz基频测试中，，，，，，，在90次左右就迎来谐波的第一波顶峰，，，，，，，但是均匀不到20%，，，，，，，而测试的总谐波失真达到231.5%，，，，，，，注明100次谐波对该变频器信号的分析是远远不够的。。。。。。
