变频器系统利用环境越来越复杂，，，，，，为了保障变频器系统靠得住的运行我们时时在其输入输出侧接入电抗器。。。。。。。实际证明，，，，，，在变频器系统输入输出侧接入相宜的电抗器能够有效地预防因操作互换进线开关而产生的过电压和浪涌电流对它的冲击，，，，，，还能够削减变频器系统产生的谐波对电网的传染，，，，，，提高变频器的功率因数。。。。。。。

1、变频器系统配套使用的三种电抗器

01进线电抗器

　　进线电抗器又称电源协调电抗器，，，，，，用来限度电网电压突变和操作过电压引起的电流冲击，，，，，，滑润电源电压中蕴含的尖峰脉冲，，，，，，或滑润桥式整流电路换相时产生的电压缺点，，，，，，有效地；；；；；；；；け淦灯骱透纳乒β室蚴，，它既能阻止来自电网的滋扰，，，，，，又能削减整流单元产生的谐波电流对电网的传染。。。。。。。

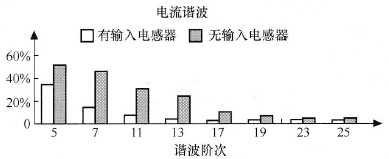

图示：6脉冲整流器装置与未装置电抗器的比力

02直流电抗器

　　直流电抗器接在变频系统的直流整流环节与逆变环节之间，，，，，，重要用处是将叠加在直流电流上的互换分量限造在某一划定值，，，，，，维持整流电流陆续，，，，，，减幼电流脉冲值，，，，，，使逆变环节运行更不变及改善变频器的功率因数。。。。。。。

03输出电抗器

　　输出电抗器接在变频器输出端与负载（电机）之间，，，，，，重要作用是赔偿长线（50-200m）散布电容的影响，，，，，，并能抑造输出谐波电流，，，，，，提高输出高频阻抗，，，，，，有效抑造dv/dt。。。。。。。减低高频漏电流，，，，，，起到；；；；；；；；け淦灯鳎，，减幼设备噪声的作用。。。。。。。电容器在赔偿功率的时辰，，，，，，往往会受到谐波电压和谐波电流的冲击，，，，，，造成电容器败坏和功率因数降低，，，，，，为此，，，，，，必要在赔偿的时辰进行谐波治理。。。。。。。

2、必要装置进线电抗器的场所

　　进线电抗器既能阻止来自电网的滋扰，，，，，，又能削减整流单元产生的谐波电流对电网的传染，，，，，，当电源容量很大时，，，，，，更要预防各类过电压引起的电流冲击，，，，，，由于它们对变频器内整流二极管和滤波电容器都是有害的。。。。。。。因而接进进线电抗器，，，，，，对改善变频器的运行情况是有益处的。。。。。。。凭据运行经验，，，，，，鄙人列场所肯定要装置进线电抗器，，，，，，能力保障变频器系统靠得住的运行。。。。。。。
　　1）电源容量为600kVA及以上，，，，，，且变频器装置地位离大容量电源在10m以内。。。。。。。
　　2）三相电源电压不平衡率大于3％。。。。。。。
　　3）其它晶闸管变流器与变频器共用统一进线电源，，，，，，或进线电源端接有通过开关切换以调整功率因数的电容器装置。。。。。。。

3、进线电抗器容量的选择

　　进线电抗器的容量可按预期在电抗器每相绕组上的压铰反决定。。。。。。。进线电抗器压降不宜获得过大，，，，，，拔取压降过大会影响电机转矩，，，，，，通常选择压降为冈侧相电压的2%～4%。。。。。。。在较大容量的变频器中如75kW以上可选用10V压降。。。。。。。

4、电抗器电感量的丈量

01直流电抗器电感量确定

　　铁芯电抗器的电感量和它的工作情况有很大关系，，，，，，并且是呈非线性的，，，，，，所以应尽可能使电抗器处于现实工作前提下进行丈量。。。。。。。在电抗器上别离加上直流电流Id与互换电流I～，，，，，，用电容C=200μF隔开交直流电路，，，，，，测出LDC两真个互换电压U～与互换电流I～。。。。。。。

02互换电抗器电感量确定

　　带铁芯的互换电抗器的电感量不宜用电桥丈量，，，，，，由于测电感电桥的电源频率通常是选取1000Hz，，，，，，因而测电感电桥只能用于丈量空心电抗器。。。。。。。
　　对于用硅冈飕叠造而成的互换电抗器，，，，，，电感量的丈量可用工频电源的互换电压表——电流表法丈量，，，，，，通过电抗器的电流能够略幼于额定值。。。。。。。

---
