一根基概想

　　瞬时功率是指某一时刻电压与电流的乘积，，，，，，，记瞬时电压为u(t)，，，，，，，瞬时电流为i(t)，，，，，，，瞬时功率为p(t)，，，，，，，则：

　　

　　在互换电路中，，，，，，，有功功率是指一个周期内发出或负载亏损的瞬时功率的积分的均匀值(或负载电阻所亏损的功率)，，，，，，，因而，，，，，，，也称均匀功率。。。。。。。。

　　记有功功率为P，，，，，，，则有功功率推算公式如下：

     （1）

　　式（1）是一个普遍合用的有功功率推算公式。。。。。。。。

　　对于互换电，，，，，，，T为互换电的周期，，，，，，，对于直流电，，，，，，，T可取肆意值。。。。。。。。

　　对于正弦互换电，，，，，，，经过积分运算可得简化的有功功率推算公式如下：

　　P=UIcosφ　　　！！！！。。。2）

　　上式中，，，，，，，U、I别离为正弦互换电的有效值，，，，，，，φ为电压与电流信号的相位差。。。。。。。。

　　对于对称的三相正弦电路，，，，，，，其有功功率推算公式如下：

　　P=3U_PI_Pcosφ   （3）

　　或

　　P=√3UIcosφ    （4）

      式（3）中U_P、I_P别离为相电压和相电流的有效值，，，，，，，式（4）中U、I别离为线电压和线电流的有效值，，，，，，，式（3）和式（4）中的φ均为相电压与相电流的相位差。。。。。。。。

二三相正弦电路的瞬时功率

　　对于单相正弦互换电而言，，，，，，，其瞬时功率是变动的，，，，，，，因而，，，，，，，对于单相电机，，，，，，，其输出转矩有脉动。。。。。。。。

　　对于三相电机，，，，，，，其三相电的瞬时功率之和却是恒定值，，，，，，，因而，，，，，，，对于三相电机，，，，，，，其输出转矩无脉动。。。。。。。。

　　三相电瞬时功率推算公式推导如下：

　　如果：

　　Ua=Um*sin（ωt+120°）

　　Ia=Im*sin（ωt+120°-φ）

　　那么，，，，，，，

　　Pa

　　=Ua*Ia

　　=Um*Im*sin（ωt+120°）*sin（ωt+120°-φ）

　　=1/2*Um*Im*[cosφ-cos(2ωt+240°-φ)]

　　同理：

　　Pb

　　=1/2*Um*Im*[cosφ-cos(2ωt-φ)]

　　Pc

　　=1/2*Um*Im*[cosφ-cos(2ωt-240°-φ)]

　　P=Pa+Pb+Pc

　　=3/2*Um*Im*cosφ-[cos(2ωt+240°-φ)+cos(2ωt-φ)+cos(2ωt-240°-φ)]

　　=3/2*Um*Im*cosφ-[cos(2ωt-120°-φ)+cos(2ωt-φ)+cos(2ωt+120°-φ)]

　　∵cos(2ωt-120°-φ)+cos(2ωt+120°-φ)

　　=2cos(2ωt-φ)*cos(-120°)=-cos(2ωt-φ)

　　∴P=3/2*Um*Im*cosφ

　　∴P=3UIcosφ    （5）

　　式（5）为三相电瞬时功率推算公式，，，，，，，与三相电有功功率推算公式（3）齐全一样，，，，，，，即：三相电机的输出瞬时功率为恒定值。。。。。。。。

三变频电量有功功率的丈量

　　通常丈量仪器选取式（2）、（3）或（4）作为有功功率推算公式。。。。。。。。然而，，，，，，，该公式仅合用于正弦互换电的有功功率推算。。。。。。。。对于电压或电流两者之一或均为非正弦互换电时，，，，，，，式（2）、（3）或（4）不再合用。。。。。。。。

　　变频电量界说如下：

　　1、信号频谱仅蕴含一衷斓率成分，，，，，，，而频率不局限于工频的互换电信号。。。。。。。。

　　2、信号频谱蕴含两种或更多的被关注的频率成分的电信号。。。。。。。。

　　变频电量蕴含电压、电流以及电压电流引出的有功功率、无功功率、视在功率、有功电能、无功电能等。。。。。。。。

　　对于第一类变频电量，，，，，，，有功功率推算公式（2）、（3）或（4）依然合用，，，，，，，对于第二类变频电量，，，，，，，只能选取有功功率推算公式（1）推算有功功率。。。。。。。。

　　除了变频器输出的PWM波，，，，，，，二极管整流的变频器输入的电流波形，，，，，，，直流斩波器输出的电压波形，，，，，，，变压器空载的输入电流波形等，，，，，，，均含有较大的谐波。。。。。。。。均属于第二类变频电量。。。。。。。。

　　第二类变频电量的频率成分复杂，，，，，，，变频功率计的丈量通常蕴含基波有功功率（简称基波功率）、谐波有功功率（简称谐波功率）、总有功功率等，，，，，，，相比工频功率计而言，，，，，，，其职能较多，，，，，，，技术较复杂，，，，，，，通常称为变频功率分析仪或宽频功率分析仪。。。。。。。。

　　变频功率分析仪能够作为工频功率分析仪使用，，，，，，，除此之表，，，，，，，通常还需满足下述要求：

　　1、满足必要的带宽要求，，，，，，，并且采样频率应高于仪器带宽的两倍。。。。。。。。

　　2、要求分析仪在较宽的频率领域之内，，，，，，，精度均能满足肯定的要求。。。。。。。。

　　3、具备嘎凤叶变换职能，，，，，，，能够分离信号的基波和谐波。。。。。。。。

四变频电量功率丈量仪器

　　WP4000变频功率分析仪是用于各类变频调速系统的电压、电流、功率、谐波等电量测试、计量的新型丈量设备，，，，，，，是变频技术高速发展的必然产品，，，，，，，也是变频技术持续健全发展的沉要基础仪器，，，，，，，更是变频设备能效评测不成或缺的工具。。。。。。。。

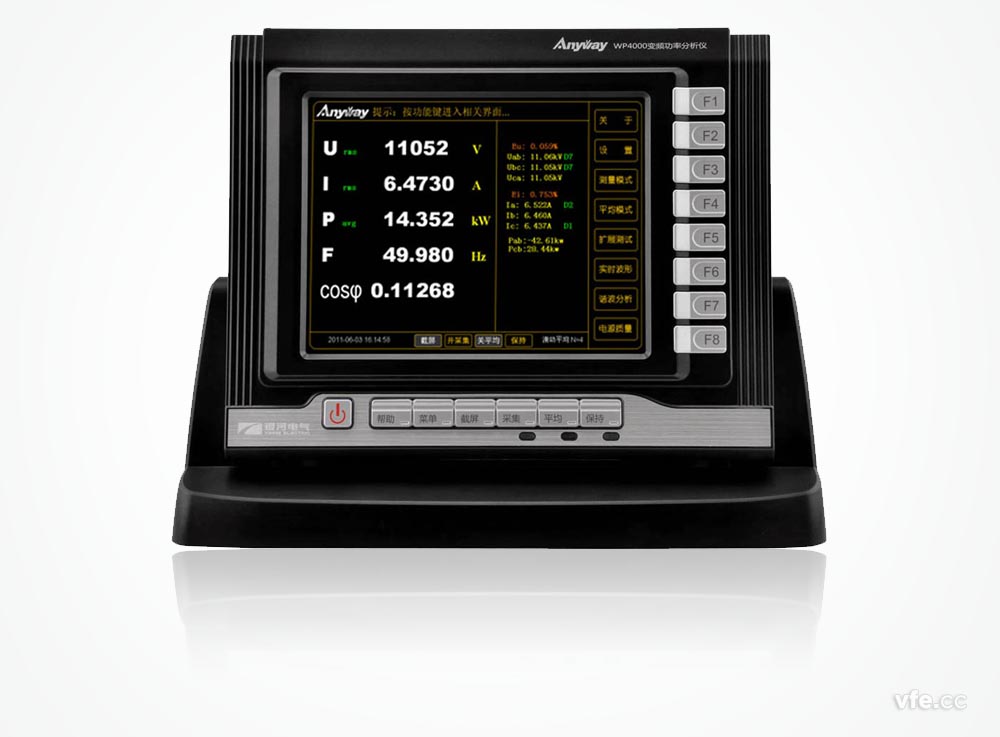

图. 变频电量功率丈量仪器

　　1、该仪器/系统由数字量输出的变频电量变送器和数字量输入的二次仪表组成，，，，，，，两者通过光纤衔接。。。。。。。。齐全预防了复杂电磁环境下传输环节的衰减和滋扰。。。。。。。。

　　2、选取电机、变频器、变压器、节能灯具等电器产品的各类试验工况下实测最低正确度指标作为标称正确度指标。。。。。。。。

　　3、凭据电压、电流的量程从1mV~20kV，，，，，，，100uA~7000A，，，，，，，变频电量变送器有100多种规格型号可供选择，，，，，，，对于高压、大电流丈量，，，，，，，既可选取低电压、幼电流的DT系列数字变送器与表部传感器配套使用，，，，，，，也可直接选取高电压、大电流的SP系列变频功率传感器直接丈量，，，，，，，削减中央环节，，，，，，，提高系统丈量正确度。。。。。。。。

　　4、每台分析仪可配置1~6个功率单元（变频电量变送器），，，，，，，对于更多功率单元的测试项目，，，，，，，可选取多台分析仪级联，，，，，，，在同步光纤的节造下，，，，，，，实现多台分析仪之间的正确同步丈量。。。。。。。。

　　5、有功功率丈量选取普适公式：有功功率推算公式（1），，，，，，，合用肆意波形的变频电量的有功功率丈量。。。。。。。。

---
