目前市场上丈量电流的元件有好多种，，，，，，但能隔离丈量的重要有霍尔电流传感器，，，，，，它是目前市场上的主流电流丈量元件。。。。。。。2017年湖南东升国际官网电气推出了更先进的新型零磁通电流传感器，，，，，，它是霍尔电流传感的梦想升级换代产品。。。。。。。它们的重要机能的区别见表1。。。。。。。下面我们一路来相识一下霍尔电流传感器和新型零磁通电流传感器的工作道理。。。。。。。

项目	新型零磁通式	磁平衡式霍尔	直接放大式霍尔
道理	磁调造磁电转换、 等匝比电流变换	霍尔元件磁电转换、 等匝比电流变换	霍尔元件磁电转换
量程	极宽，，，，，，uA~kA级	A~kA级	A~kA级
精度	极高，，，，，，最高1ppm	通常，，，，，，最高0.2%	较差，，，，，，最高1%
零点失调	极幼，，，，，，uA级	较大，，，，，，mA级	较大，，，，，，mA级
温漂系数	好，，，，，，<1ppm/K	差，，，，，，100ppm/K	差，，，，，，0.1%/K
线性度	极度好，，，，，，<10ppm	较好，，，，，，<0.1%	差，，，，，，0.5%
持久不变性	极度好	较好	差
母线地位影响	无	较大	较大
带宽	500kHz	150kHz	100kHz

　　表1 霍尔电流传感器和磁调造电流传感器重要参数对照表

一直接放大式霍尔电流传感器

　　直接放大式霍尔电流传感器又称开环式霍尔电流传感器。。。。。。。它的电磁结构及工作道理是：铁芯在径向开出缺口，，，，，，霍尔元件置于缺口中，，，，，，低级线圈穿过该铁芯的中心孔，，，，，，当低级绕组有流流过期，，，，，，会在铁芯中引发出感应磁场，，，，，，该感应磁场与低级线圈的电流成线性关系，，，，，，霍尔元件检测到磁场后，，，，，，输出对应的霍尔电势，，，，，，经后级调度放大后，，，，，，就输出我们所需的能反映低级线圈电流大幼和波形的信号。。。。。。。

　　直放式电流传感器工作时铁芯中感应磁场的大幼随低级线圈电流的大幼而变动，，，，，，但铁芯的磁机能长短线性的，，，，，，因而其输出信号存在较大的非线性误差，，，，，，同时霍尔元件、IC电路和其它半导体电路受温杜装响会产生温度漂移因而整体丈量精度较低，，，，，，但结构单一，，，，，，靠得住性较好，，，，，，成本低，，，，，，因而得到宽泛利用。。。。。。。

二磁平衡式霍尔电流传感器

　　磁平衡式霍尔电流传感器又称零磁通电流传感器或关环电流传感器。。。。。。。这种电流传感器是在直放式电流传感器的基础上在铁芯上加了反馈绕组(或称次边线圈)，，，，，，把霍尔元件检测的电压驱动反馈绕组，，，，，，使反馈绕组中电流所产生的磁场抵消原边线圈产生的磁场。。。。。。。这样反馈绕组的电流与低级绕组的电流成对应的等安匝关系，，，，，，反馈绕组中注过的电流就能够反映低级线圈电流大幼和波形。。。。。。。加了反馈绕组后，，，，，，由于初次级电流产生的磁场相互抵消了，，，，，，铁芯的工作点就固定在零磁通点，，，，，，预防了铁芯非线性对输出信号的影响，，，，，，能够显著提高产品输出信号的线性度。。。。。。。由于铁芯工作在零磁通点，，，，，，同时对产品的机能指标都比直放式电流传感器有较大的提高，，，，，，对铁芯的剩磁和活络度，，，，，，因而铁芯通常选取高磁导率的坡莫合金;同时对霍尔传感器的活络度等的要求也提高了，，，，，，通常选取HW302B等高活络度霍尔IC.

三新型零磁通电流传感器

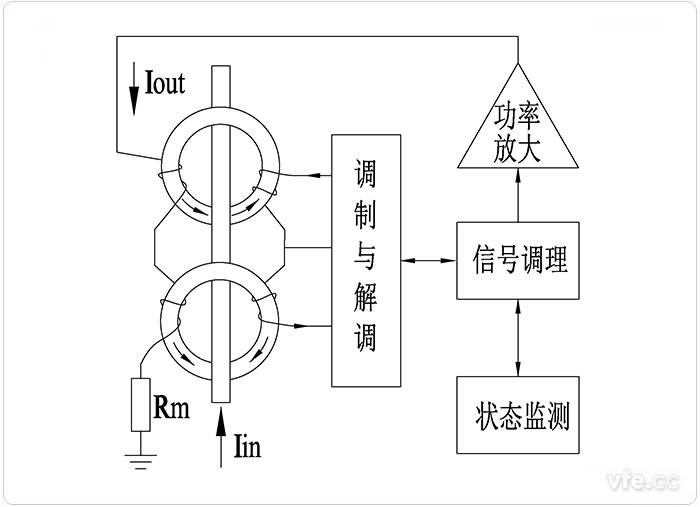

图1 磁调造式直流电流传感器的工作道理图

　　AnyWay新型零磁通电流传感器创新之处在于它结合了磁平衡道理和磁调造技术，，，，，，使两者有机地融合在一路，，，，，，使产品有了极好的综合机能。。。。。。。磁调造电流传感器是在交变对称电压或电流源激磁的铁心中，，，，，，若同时存在直流恒定磁场，，，，，，铁心中交变磁通的对称性就被粉碎，，，，，，磁通波形的正负半波相位将产生变动，，，，，，相应地，，，，，，检测绕组输出电压中的正负半波将产生相对位移。。。。。。。正负半波相位变动量的大幼和方向能够反映该直流偏置电流的大幼和方向，，，，，，这就是相位差磁调造式直流电流传感器的工作道理，，，，，，如图1。。。。。。。在新型零磁通电流传感器中在磁调造丈量基础上增长了一个互换丈量线圈，，，，，，图2 中最下面一个线圈就是用于互换电流的丈量线圈，，，，，，该线圈是通过等安匝道理。。。。。。。

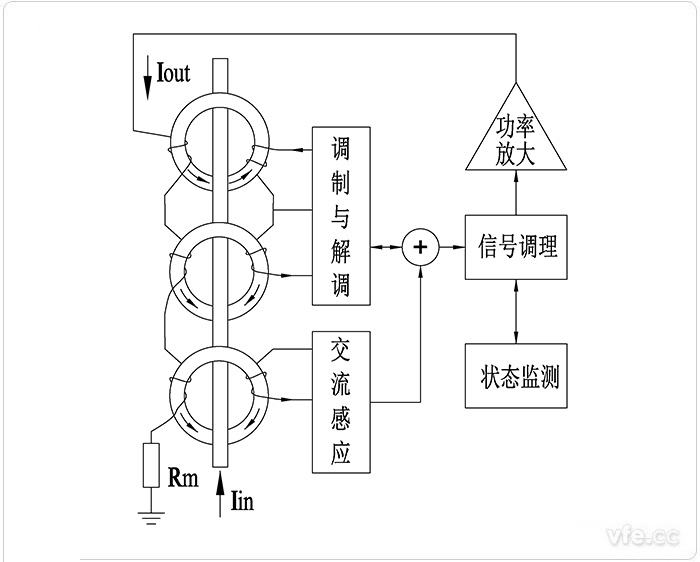

图2 AnyWay新型零磁通电流传感器道理图

　　将低级线圈电流变换成后，，，，，，输入后级电路进行调度或放大等处置，，，，，，再得到所需的信号。。。。。。。AnyWay新型零磁通电流传感器中的磁平衡工作机理是将通过磁调造获得的直流信号或通过互换丈量线圈获得的信号进行放大后驱动赔偿电路，，，，，，使赔偿电路输出的电流抵消母线电流产生的磁场。。。。。。。这样通过等安匝道理就能够得到母线电流的大幼。。。。。。。同磁平衡霍尔电流传感器一样，，，，，，加了反馈绕组后，，，，，，由于初次级电流产生的磁场相互抵消了，，，，，，铁芯的工作点就固定在零磁通点，，，，，，预防了铁芯非线性对输出信号的影响，，，，，，能够显著提高产品输出信号的线性度。。。。。。。更沉要的是这种道理的电流传感器不用霍尔元件，，，，，，铁芯是关合的，，，，，，同磁平衡霍尔电流传感器相比，，，，，，没有气隙，，，，，，预防气隙处产生漏磁，，，，，，也大大减弱了母线地位和地磁场的影响，，，，，，大大地提高了产品的精度。。。。。。。磁平衡磁调造电流传感器达到了百万分之一等级极高的精度、极好的不变性、极高的活络度、极好的分辨率，，，，，，很广的丈量领域。。。。。。。这类产品的推出添补了国内高精度电流传感器市场的空缺，，，，，，在军民领域都拥有极高的利用价值。。。。。。。

　　新型零磁通电流传感器选取封关的铁芯及线圈绕组的步骤来采集低级线圈的电流信号，，，，，，烧毁了霍尔元件采集信号时必须把霍尔元件嵌入铁芯气隙的规划，，，，，，保障了磁路的对称性，，，，，，削减了表界滋扰和漏磁场对产品机能的不利影响，，，，，，这种电流传感器从道理上解决了霍尔电流传感器精度低和不变性差的问题。。。。。。。新型零磁通电流传感器的综合精度达到了1ppm级别，，，，，，零点失调、功夫和温度漂移机能都有大幅度的提高，，，，，，两者相比，，，，，，综合机能比霍尔电流传感器提高了3个数量级，，，，，，成本也在可接受的领域内，，，，，，是霍尔电流传感器的梦想升级代替产品。。。。。。。新型零磁通电流传感器的开发成功标志取我国电流丈量技术水平达到了国际当先职位。。。。。。。

---
