无论丈量精度和分辨率，，，，，，还是不变性，，，，，，AnyWay磁调造式电流传感器比巨磁电阻效应电流传感器、光纤电流传感器、霍尔电流传感器等丈量元件高好多，，，，，，因而常用于计量检定等高精度高不变性要求的丈量领域，，，，，，下面我们介绍一下AnyWay电流传感器的磁调造工作道理。。。。。。

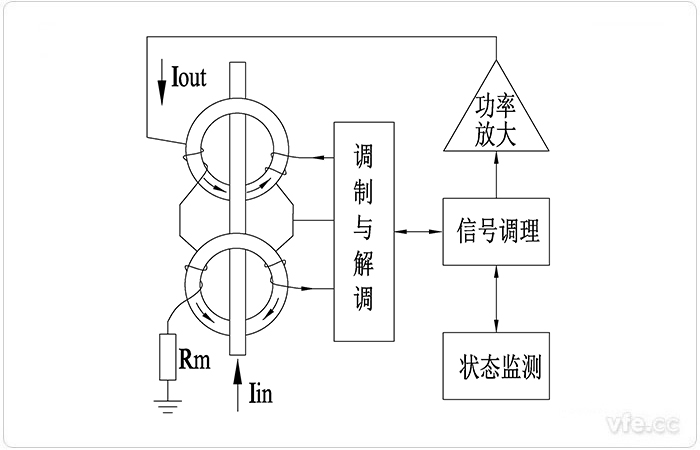

图1 AnyWay磁调造电流传感器道理框图

　　如图1，，，，，，磁调造式直放逐大器重要由耦合线圈、赔偿线圈、调造解调、信号调度、功率放大和状态监测等几部门组成。。。。。。

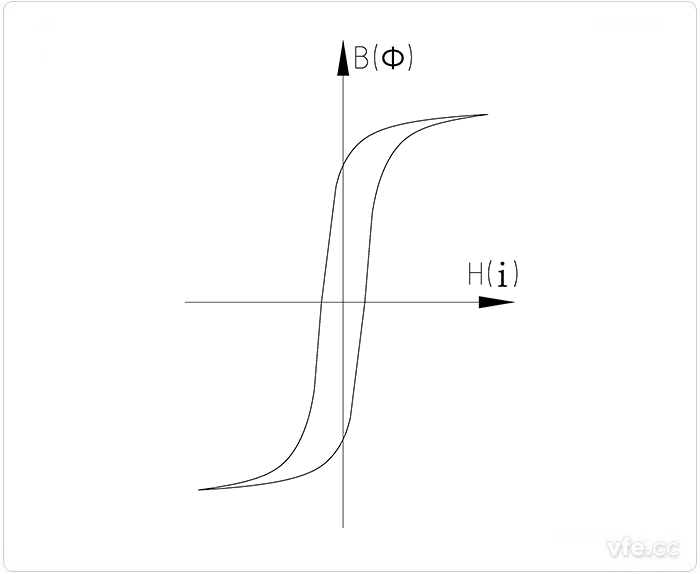

图2 矩形磁化曲线

　　为了获得高精度高不变性的产品机能，，，，，，AnyWay磁调造电流传感器选取双铁芯线圈，，，，，，并且要求两个耦合线圈拥有一样的结构尺寸、有一样匝数的激磁绕组、铁芯磁机能高度靠近，，，，，，同时要求铁芯拥有高矩形比的磁化曲线(如图2)，，，，，，即要求铁芯的初始磁导率尽可能高，，，，，，同时鼓和磁感要低，，，，，，使铁芯容易进入高度鼓和状态。。。。。。接线时将两线圈的同名端反向联接, 使调造电路输出的激励信号产生的磁场在两铁芯中大幼相称方向相反，，，，，，这样使由激励信号产生的激励磁场与由输入的被丈量直流电流产生的磁场在一个铁芯中方向一样,从而比及加强，，，，，，并使这个铁芯迅速进入磁鼓和情况；；；；；；；；而在另表一个铁芯中产生的磁场方向相反，，，，，，就会相互减弱，，，，，，从而延长铁芯进入鼓和情况，，，，，，这样使得两个激磁绕组中感应的电压的偶次谐波同相，，，，，，相加后会得到加强；；；；；；；；而在这两个激磁绕组中感应的电压的奇次谐波反相，，，，，，相加后会相互减弱或抵消。。。。。。因而这两个激磁绕组对偶次谐波有选频和放大作用，，，，，，而对奇次谐波有抑造作用，，，，，，达到选频成效。。。。。。激磁线圈中偶次谐波的大幼与被测直流电流的大幼成正比，，，，，，把偶次谐波信号进行调度和功率放大后，，，，，，就能够得到我们所需的电流检测信号。。。。。。同时，，，，，，激励线圈输出的偶次谐波的偏移方向能够反映输入电流的方向。。。。。。

　　这种规划通过合理选择激励线圈的结构尺寸和线圈匝数，，，，，，可使磁调造器拥有较好的分辨力和较高活络度以及较低的噪声。。。。。。为了进一步解除因铁芯磁机能非线性和离散性以及电磁环境和温度等成分的影响，，，，，，提高产品机能和丈量精度和不变度，，，，，，引入了赔偿线圈，，，，，，由功率放大器输出的电流检测信号驱动这个赔偿线圈，，，，，，使它产生的磁场抵消输入母线电流产生的磁场，，，，，，从而解除了铁芯磁场工作点等问题的影响，，，，，，这时流过赔偿线圈的驱动电流与输入的被丈量电流成线性函数关系--等安匝关系，，，，，，因而流过赔偿线圈的电流就能够真实地反映母线电流的大幼和方向。。。。。。

---
