随着光伏发电、电动汽车等新兴产业的蓬勃发展和新能源技术利用的不休推广，，，，，，，，光伏发电并网、电动汽车充电站、微电网等多多直流系统将会得到大量利用，，，，，，，，而这些直流系统时时是高度非线性的，，，，，，，，这给测试和计量工作带来了严沉的挑战。。。。。。为相识决这些系统直流测试中带来的新问题，，，，，，，，有必要研造出更高不变性、更高精度的电流传感器，，，，，，，，基于磁调造道理的电流传感器就是磁调造器其中一种。。。。。。

一磁调造器道理

　　在一个铁芯中同时绕造直流电流与互换电流，，，，，，，，电流产生的磁场能够让铁芯交替进入鼓和状态，，，，，，，，由于铁芯资料的B-H曲线是对称非线性曲线，，，，，，，，互换电流能够让铁芯的感应电压中产生激励的高次谐波，，，，，，，，当铁芯中绕造的直流电流为零时，，，，，，，，铁芯的感应电压中只存在奇次谐波;当直流电流不为零时，，，，，，，，感应出的电压不只含有奇次谐波也含有偶次谐波。。。。。。其中偶次谐波的幅值和相位与被测电流的大幼和方向有关，，，，，，，，因而能够用偶次谐波来暗示被测电流。。。。。。

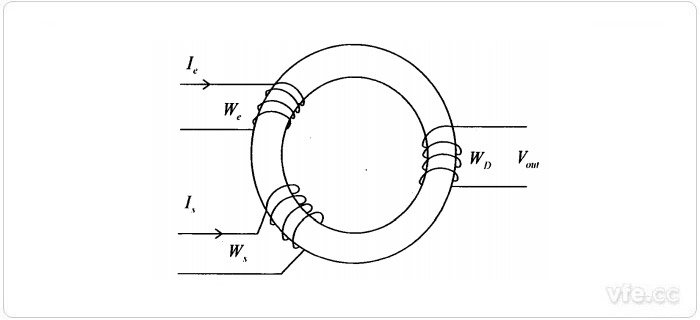

图1 磁调造器道理图

　　    W_e为激励绕组，，，，，，，， W_s为信号绕组，，，，，，，， W_D为检测绕组，，，，，，，，激励绕组凭据信号源的分歧还分为三角波恒流源、方波恒流源和正弦波恒流源，，，，，，，，激励绕组要求W_e*I_e足够大，，，，，，，，要大于H_s，，，，，，，，以确保铁芯可能进入充分鼓和状态。。。。。。

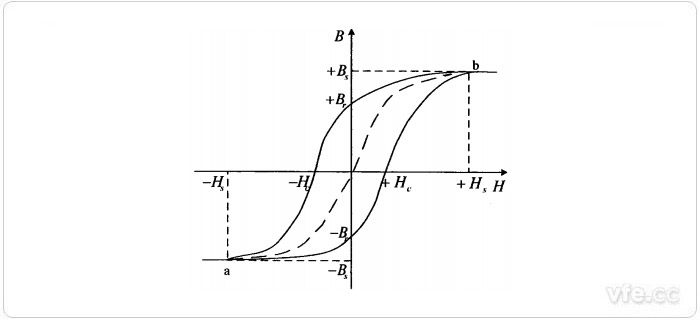

图2 铁芯的磁滞曲线

二磁调造器的零误差

　　磁调造器零误差蕴含零点漂移和零位偏置，，，，，，，，零点漂移是磁通门的输出电压在一段功夫内的误差情况，，，，，，，，是误差对功夫的函数；；；；；而零位偏置是磁通门在分歧温度下输出的误差情况，，，，，，，，是误差对温度变动的函数。。。。。。对于磁调造器而言，，，，，，，，当无信号输入时，，，，，，，，其检测线圈也会有极幼数值的输出，，，，，，，，这就是我们所说的零位偏置。。。。。。通过激励线圈的调节以及电位器的调节，，，，，，，，能够减幼这部门零位偏置。。。。。。

01磁调造器固有的零误差

　　磁调造器的固有零误差重要是由铁芯的磁滞损耗带来的，，，，，，，，凭据磁滞回线的状态能够看出，，，，，，，，铁芯正向鼓和与反向鼓和的过程不是对称的，，，，，，，，这是磁调造器固有零误差的重要起源。。。。。。

02磁调造器表部的零误差

　　磁调造器表部零误差重要是指由于电路或者表部环境滋扰下造成的磁调造器的误差。。。。。。具体分析而言，，，，，，，，重要蕴含两部门：一是激励线圈中的源自身不成能是美满的奇谐函数，，，，，，，，总会存在不合称的偶次谐波分量；；；；；二是表部环境总是存在纤弱的杂散磁场，，，，，，，，其也会产生偶次谐波分量。。。。。。

---
