正确度等级及误差限值是互感器的沉要指标参数，，，，，出格是在测控系统中，，，，，互感器的丈量参数直接影响系统能否靠得住运行。。。。。。下面本文重要凭据非传统互感器技术参数介绍非传统电流互感器、非传统电压互感器正确度等级及误差限值参数。。。。。。

一非传统电流互感器

01非传统电流互感器正确度等级及误差限值

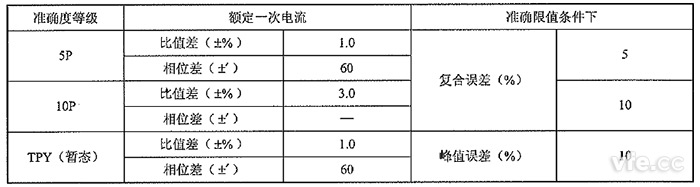

　　在划定的二次负荷下，，，，，丈量用非传统电流互感器的正确度等级及误差限值见下表1。。。。。。；；；；；；び煤驮萏谴车缌骰ジ衅鞯正确度等级及误差限值见下表2。。。。。。

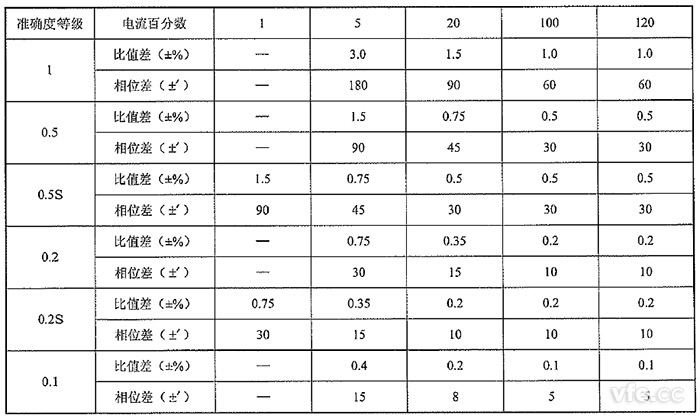

表1：丈量用非传统电流互感器的正确度等级及误差限值

02非传统电流互感器误差推算

　　1. 非传统电流互感器的电流/电压变换误差

　　非传统电流互感器的电流/电压变换误差(传递比误差)εI、V按下式1划定：

……1

　　非传统电流互感器的相位误差δI、V界说为一次电流向量与二次电压向量的相位差，，，，，单元为“′”。。。。。。向量方向以梦想电流互感器的相位差为零且电流互感器二次负荷电阻的功夫常数可忽略来决定，，，，，当二次电压向量超前一次电流向量时，，，，，相位差为正，，，，，反之为负。。。。。。

　　2. 非传统电流互感器的电流变换误差

　　非传统电流互感器的电流变换误差(比值差)fI按下式划定：

……2

　　非传统电流互感器的相位误差δI界说为一次电流向量与二次电流向量的相位差，，，，，单元为“′”。。。。。。向量方向以梦想电流互感器的相位差为零来决定，，，，，当二次电流向量超前一次电流向量时，，，，，相位差为正，，，，，反之为负。。。。。。

　　3. 二次输出为电流量的非传统电流互感器负荷误差

　　二次输出为电流量的非传统电流互感器负荷误差εc界说为：

……3

　　4. 二次输出为电压量的非传统电流互感器复合误差

　　二次输出为电压量的非传统电流互感器复合误差εc、v界说为：

……4

　　5. 非传统暂态电流互感器峰值误差

　　非传统暂态电流互感器峰值误差ε界说为：

……5

　　以上1~5中各电气量的界说为：

　　●  KI——额定一次电流与额定二次电流之比；；；；；；

　　●  KI、V——额定一次电流与额定二次电压之比；；；；；；

　　●  Ip——一次电流方均根值；；；；；；

　　●  Is——二次电流方均根值；；；；；；

　　●  Us——二次电压方均根值；；；；；；

　　●  ip——一次电流瞬时价；；；；；；

　　●  is——二次电流瞬时价；；；；；；

　　●  us——二次电压瞬时价；；；；；；

　　●  T——一个周波的功夫；；；；；；

　　●  ie——瞬时误差电流，，，，，二次输出为电流量时，，，，，ie=KIis-ip，，，，，二次输出为电压时，，，，，ie=KI、Vus-ip；；；；；；

　　●  Ipsc——一次回路短路电流方均根值。。。。。。

二非传统电压互感器

01非传统电压互感器正确度等级及误差限值

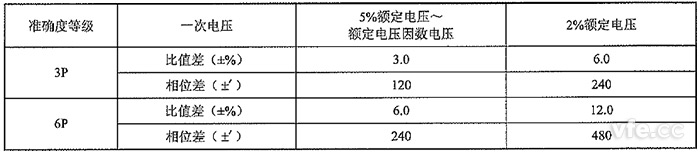

　　在额定的二次负荷下，，，，，丈量用非传统电压互感器的正确度等级及误差限值见表3。。。。。。；；；；；；び梅谴车缪够ジ衅鞯恼范鹊燃都拔蟛钕拗导4。。。。。。

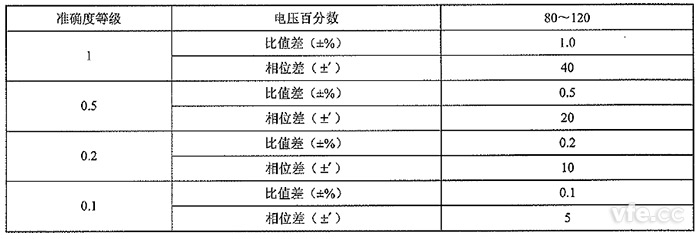

表3：丈量用非传统电压互感器的正确度等级及误差限值

02非传统电压互感器误差推算

　　非传统电压电压互感器的变换误差(比值差)fU按式(6)界说：

……6

　　式中：

　　KU——额定一次电压与额定二次电压之比；；；；；；

　　Up——一次电压方均根值；；；；；；

　　Us——二次电压方均根值。。。。。。

　　非传统电压互感器的相位误差δU界说为一次电压向量与二次电压向量的相位差，，，，，单元为“′”。。。。。。向量方向以梦想电压互感器的相位差为零来决定，，，，，当二次电压向量超前一次电压向量时，，，，，相位差为正，，，，，反之为负。。。。。。

---
