谐波有功功率丈量误差检定是电能质量检测分析仪设备检定规程中的沉要试验项目，，，，，，，，重要是检测被试电能质量分析仪在各次谐波输入情况下的丈量误差。。。。。下面本文凭据有关尺度要求介绍尺度源法及直接比力法对谐波有功功率丈量误差进行检定。。。。。

一谐波有功功率丈量误差检定要求

　　首先拔取被检电能质量分析仪的额定电压、额定电流作为基波功率检定点，，，，，，，，基波功率因数为1；；；；；；对于各次谐波电压、谐波电流含有率及谐波次数能够参照下表1所示，，，，，，，，谐波功率因数为1.

　　检定测试时同时注入同频成分的谐波电压和谐波电流，，，，，，，，并且每次之注入单一频率的谐波功率，，，，，，，，谐波电压胡基波电压同向;对于多通路被检仪器每个通路均应该检定，，，，，，，，检定点参照单通路电能质量分析仪检定点的拔取。。。。。

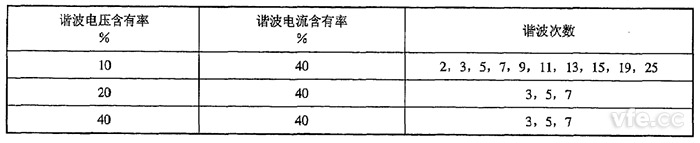

表1：谐波有功功率检定点推荐表

　　依照尺度要求，，，，，，，，试验实现后参照下表2对比，，，，，，，，被检电能质量分析仪谐波有功功率丈量误差不能超过表中所明确的限值领域。。。。。

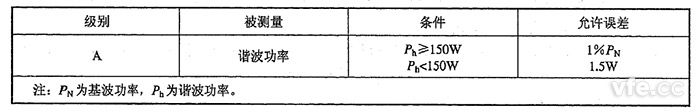

表2：谐波有功功率允许误差限值

二谐波有功功率丈量误差检定步骤

01尺度源法

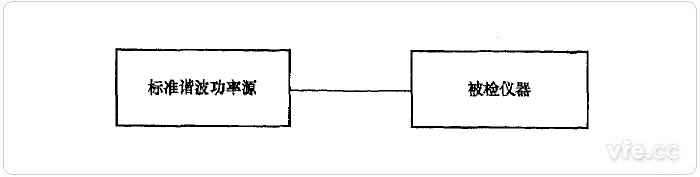

图1：尺度源法谐波有功功率检定示意图

　　依照上图1所示衔接检定系统，，，，，，，，凭据选定的基波功率和谐波功率设置尺度源输出，，，，，，，，读取并纪录尺度谐波功率源的设置值和被检电能质量分析仪的谐波功率示值。。。。。

　　实现数据纪录及测试后，，，，，，，，依照下式1推算谐波功率的示值误差：

……1

　　式中：

　　ΔPh——被检电能质量分析仪第h次谐波功率示值误差，，，，，，，，W；；；；；；

　　PhX——被检电能质量分析仪第h此谐波功率示值，，，，，，，，W；；；；；；

　　Phs——第h次谐波功率尺度值，，，，，，，，W。。。。。

02直接比力法

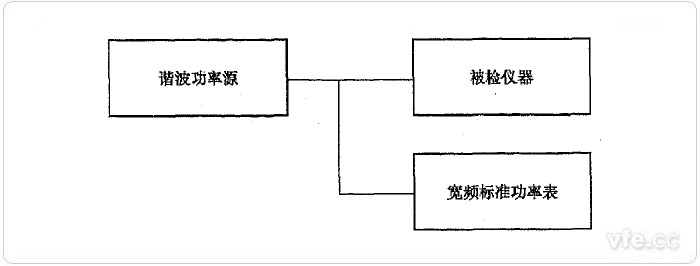

图2：直接比力法谐波有功功率检定示意图

　　选取直接比力法对谐波有功功率丈量误差进行检按时，，，，，，，，依照上图2所示衔接检定系统，，，，，，，，凭据选定的基波功率和谐波功率设置不变谐波功率源的输出，，，，，，，，试验实现后读取并纪录宽频尺度功率表谐波功率尺度值和被检电能质量分析仪的谐波功率示值。。。。。

　　依照下式2推算被检电能质量分析仪谐波功率的示值误差：

……2

　　式中：

　　ΔPh——被检电能质量分析仪第h次谐波功率示值误差，，，，，，，，W；；；；；；

　　PhX——被检电能质量分析仪第h此谐波功率示值，，，，，，，，W；；；；；；

　　Phs——宽频尺度功率表第h次谐波功率尺度值读数，，，，，，，，W。。。。。

---
