变频电量操作台是东升国际官网电气变频功率测试系统的分析处置及显示终端。。。。。。。。变频电量操作台将前端变频功率传感器及各散布式子站所采集的数据统一集中分析、处置并显示出来，，，，，，蕴含实时电量监测、瞬态及稳态数据采集、电能质量分析、谐波分析、纪录打印等。。。。。。。。操作台支吃熹他节造及监测台位，，，，，，可将整个尝试系统的监控集中在操作台，，，，，，方便用户实现“三遥”职能。。。。。。。。

一变频电量操作台主体机构

　　变频电量操作台以多台位操作台为根基主体，，，，，，台面安插监控显示设备，，，，，，台面以下内部空间作为数据采集、通讯设备的装置。。。。。。。。

　　台面设置2-3个嵌入式开孔，，，，，，可将变频功率分析仪或后盾主机显示器嵌入式固定装置，，，，，，亦可使用多职能支架拓展屏幕位。。。。。。。。操作台面设有多职能面板及键盘位，，，，，，方便用户表接电源、存储设备和节造。。。。。。。。并设有打印机专属地位，，，，，，可将采集到的数据以报表大局打印出来。。。。。。。。

　　变频电量操作台内部有足够大的空间，，，，，，将包容后盾监控主机、网络互换机和其他拓展设备。。。。。。。。变频电量操作台所有设备的联接和电源走线都将从内部进行安插。。。。。。。。

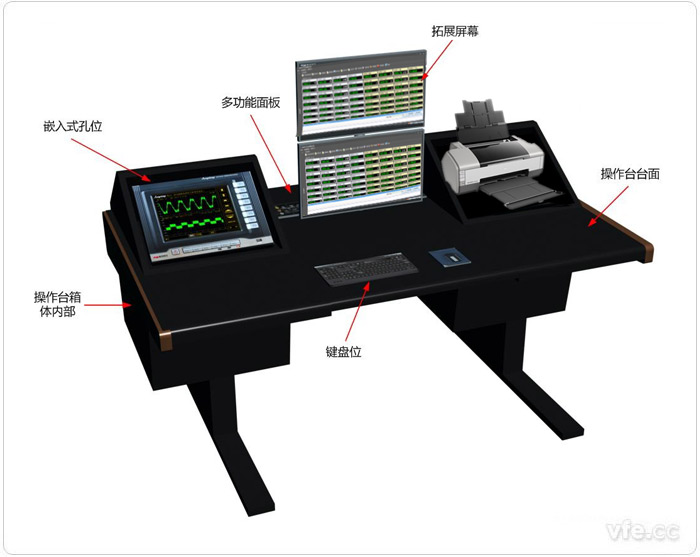

典型变频电量操作台表形结构示意图

二变频电量操作台典型接线介绍

　　变频电量操作台接线重要在内部箱体进行，，，，，，重要实现表部设备的信号输入转接、操作台内部设备的数据联接及操作台设备电源。。。。。。。。下图为操作台典型接线拓扑示意图

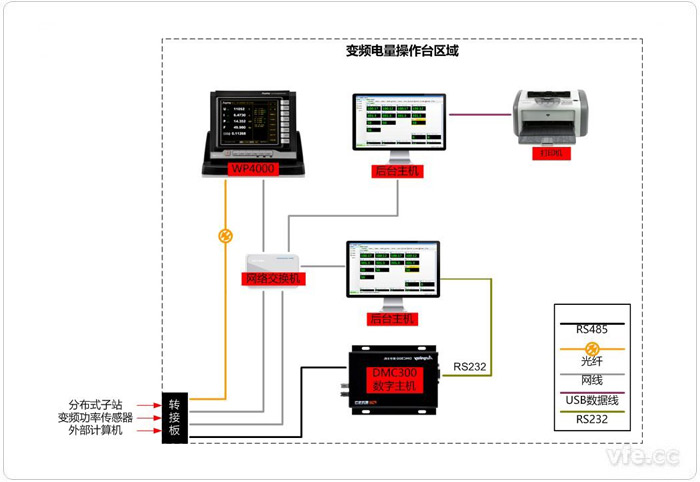

典型变频电量操作台内部接线示意图

　　变频电量操作台作为整个系统的终端，，，，，，掌管所有设备的通讯职责，，，，，，固在操作台箱体内部设置一个转接板，，，，，，作为操作台设备对表通讯的集中接口。。。。。。。。如下图所示：

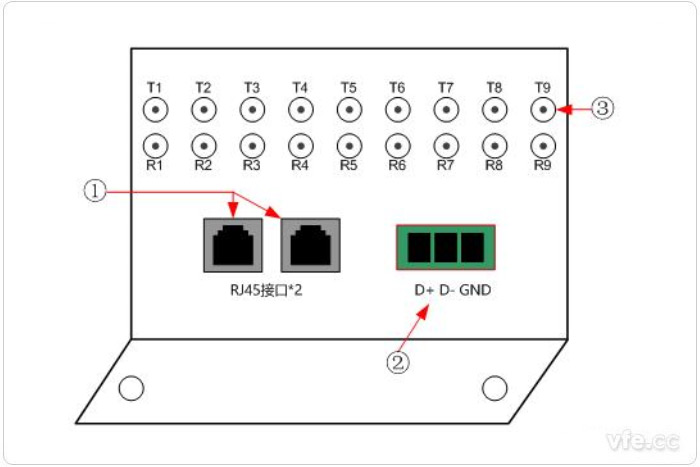

变频电量操作台转接板端子示意图

　　①为RJ45网络线接口，，，，，，内接操作台内互换机，，，，，，是操作台衔接表网或表部设备的预留网络端口。。。。。。。。

　　②为散布式子站RS485信号输入端口。。。。。。。。表接散布式子站RS485输出信号，，，，，，内可接操作台MC300数字主机。。。。。。。。

　　③为光纤转接头，，，，，，内接操作台内变频功率分析仪，，，，，，表接变频功率传感器。。。。。。。。

---
