霍尔电压传感器幅频个性暗示的是分歧频率点下霍尔电压传感器的丈量能力。。。。。当霍尔电压传感器输入幅值恒定但频率变动的正弦波时，，，，，，，，霍尔电压传感器丈量到的峰峰值将随着输入频率的变动而变动，，，，，，，，这种幅值随频率变动的关系就是霍尔电压传感器的幅频个性。。。。。

　　本次尝试重要丈量霍尔电压传感器的幅频个性曲线，，，，，，，，霍尔电压传感器选取lEM公司的LV100-4000，，，，，，，，尺度表选取东升国际官网电气自主研发的AP2001变频功率尺度表，，，，，，，，电压源选取美国福禄克的6100B。。。。。

　　LV100-4000精度为± 0.7%fs，，，，，，，，原边最高丈量电压4000V；；；；；；；AP2001变频功率尺度表电压电流丈量误差为0.01%rd+0.03%fs，，，，，，，，电压丈量领域 0.1V～1280V，，，，，，，，电流丈量领域 4mA～6A，，，，，，，，基波频率丈量领域 0.1～1500Hz；；；；；；；福禄克的6100B最高输出1008V，，，，，，，，基波频率输出最低为16Hz，，，，，，，，精度为0.002%。。。。。

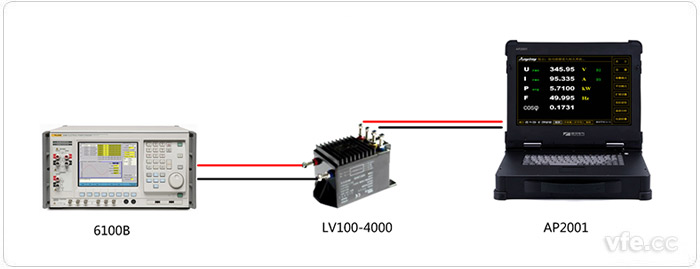

一霍尔电压传感器的幅频个性测试道理图

　　参考《JJF1558-2016丈量用变频电量变送器校准规范》的尺度源法，，，，，，，，如图所示，，，，，，，，6100B作为尺度电压信号源，，，，，，，，给LV100-4000原边提供尺度电压信号，，，，，，，，选取AP2001丈量副边信号，，，，，，，，AP2001乘上变比还原信号幅值，，，，，，，，测试了局与尺度源比力得出测试误差。。。。。

二霍尔电压传感器的幅频个性测试汇报

　　霍尔电压传感器的幅频个性测试汇报：

序号	频率（Hz）	示值电压（V）	误差（%）
1	16	1010	1
2	50	996	-0.4
3	100	994	-0.4
4	200	997	-0.3
5	300	999	-0.1
6	400	1003	0.3
7	500	1007	0.7
8	600	1013	1.3
9	700	1020	2
10	800	1027	2.7
11	900	1031	3.1
12	1000	1039	3.9

　　本次试验在1000V尺度电压下进行，，，，，，，，频率测试领域为16-1000Hz，，，，，，，，测试了局如上表所示，，，，，，，，从测试了局来看，，，，，，，，LV100-4000在频率50-500Hz的领域内，，，，，，，，满足0.7%的标定精度要求，，，，，，，，但是50Hz以下的低频与高于500Hz的高频阶段阐发超出误差领域。。。。。

三霍尔电压传感器的幅频个性曲线

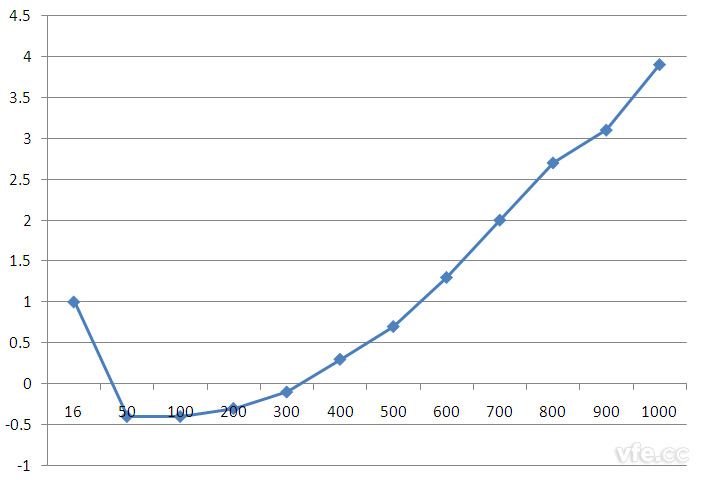

霍尔电压传感器的幅频个性图

　　凭据测试数据画出霍尔电压传感器的幅频个性图，，，，，，，，从图中能够也能够看出霍尔电压传感器LV100-4000的最佳精度产生50Hz-400Hz之间。。。。。

---
