光伏发电作为一种新型的清洁能源，，，，，得到越来越来宽泛的利用。。。。。。。。然而光伏发电系统自身个性的钻研以及对电力系统的影响并没有系统的钻研规划。。。。。。。。本文介绍一种光伏发电系统试验平台的搭建方式以及具体试验步骤，，，，，但愿可以为规范光伏发电系统提供技术支持和解决规划。。。。。。。。

一光伏发电系统现行检测项目及有关尺度

　　目前有关尺度在电能质量检测项目有：(频率误差、电压误差、电压颠簸与闪变、三相不平衡、临时或瞬态过电压、谐波含量和波形畸变(谐波)、直流分量、电压暂降、中断、暂升以及供电陆续性，，，，，功率成分)等。。。。。。。。

　　当前已有的光伏检测尺度如《IEEE1547》散布式资源与电力系统的互联尺度都是针对低占比的情况，，，，，而此刻随着光伏的占比越来越高，，，，，对于逆变器而言，，，，，支持电网接受高占比的高级职能的需要已经显著地增长。。。。。。。。而这些高级职能在原有的尺度中并无体现，，，，，例如无功电压节造、电压穿越能力、频率穿越能力、有功频率节造、缓变率节造以及通讯等项主张测试。。。。。。。。

二光伏发电系统测试平台重要组成结构

　　微型独立光伏发电系统测试重要部件：

　　1. 光伏阵列

　　2. 蓄电池组

　　3. 逆变器

　　4. 节造器

　　5. 测试系统

　　6. 可调阻性负载

三光伏发电测试平台的试验项目和步骤

　　在搭建平台和进行测试过程中参照《GBT 20321.1-2006 离网型风能、太阳能发电系统用逆变器 第1部门：技术前提》，，，，，《GBT 20321.2-2006 离网型风能、太阳能发电系统用逆变器 第2部门：试验步骤》，，，，，独立光伏发电系统技术要求-福建省处所尺度《DB35/T 962-2009》等；；；；；；测试规划如图1所示。。。。。。。。逆变器接受来自于光伏阵列的直流能量注入，，，，，阻性负载产生线性和非线性的电流负载，，，，，有效地模拟各类典型的家用负载的行为，，，，，例如电脑、厨房电器、电视、空调等设备；；；；；；DH2000新能源测试系统用于监测分析光伏阵劣注逆变器、负载的电能变动(系统测试道理图1)，，，，，在尝试中，，，，，能够用直流调压器模拟光伏发电部门，，，，，道理图如图2所示。。。。。。。。

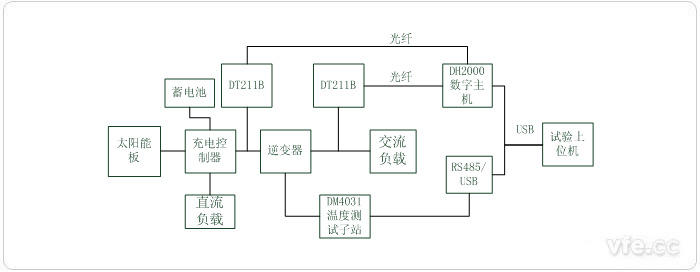

图1 光伏发电系统测试平台道理图

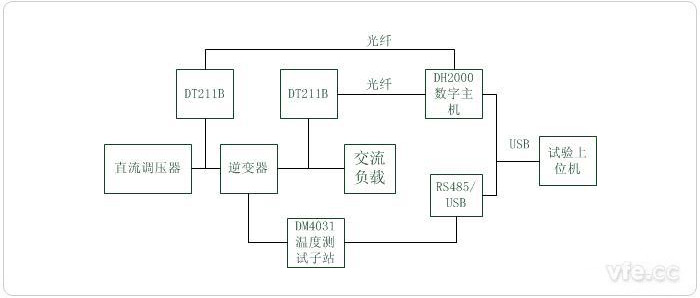

图2 光伏发电系统测试平台尝试道理图

01输出频率测试

　　测试电路如图2，，，，，在输人电压以额定值的90%~120 %进行变动、输出为额定功率时，，，，，丈量其输出频率值，，，，，应切合有关尺度中的划定。。。。。。。。

02输出电压波形失真度( 正弦波)测试

　　测试电路如图2，，，，，输人电压及输出功率为额定值时，，，，，丈量输出电压的最大波形失真度，，，，，应切合有关尺度中的划定。。。。。。。。

03效能测试

　　测试电路如图2，，，，，输入电压为额定值时，，，，，丈量负载为满载的75%时的效能，，，，，应切合有关尺度中的划定。。。。。。。。

04噪声测试

　　当输入电压为额定值时，，，，，在设备高度1/2 、正面距离3m处用声级计别离丈量50%额定负载与满载时的噪声，，，，，应切合有关尺度中的划定。。。。。。。。

05带载能力测试

　　测试电路如图2，，，，，当输入电压与输出功率为额定值时，，，，，查抄逆变器的陆续靠得住工作功夫，，，，，应切合有关尺度中的划定。。。。。。。。

　　当输入电压为额定值、 输出功率为额定值的125%时，，，，，查抄逆变器的陆续靠得住工作功夫，，，，， 应切合有关尺度中的划定。。。。。。。。

　　当输入电压为额定值、 输出功率为额定值的150%时，，，，，查抄逆变器的安全工作功夫，，，，，应切合有关尺度中的划定。。。。。。。。

06欠压断开(LVD)和复原职能测试

　　测试电路如图3，，，，，将直流电源接到蓄电池输人端，，，，，模拟蓄电池的电压。。。。。。。。将可变电阻接到负载端，，，，，模拟负载。。。。。。。。将放电回路的电流调到额定值，，，，，而后将直流电源的电压调至欠压断开 LVD点，，，，，节造器应能自动断开负载；；；；；；将电压回调至复原点，，，，，节造器应能再次接通负载。。。。。。。。若是是带欠压锁定职能的节造器，，，，，当直流输人电压达到欠压复原点之上，，，，，节造器复位后应能接通负载。。。。。。。。(欠压保唬；；；；ぃ菏故淙说缪沟陀诒瓿浦90 %时，，，，， 逆变器应能自动关机保唬；；；；。。。。。。。。过电流保唬；；；；な鼓姹淦鞴ぷ鞯缌鞒疃ㄖ50%时，，，，， 逆变器应能自动保唬；；；；)

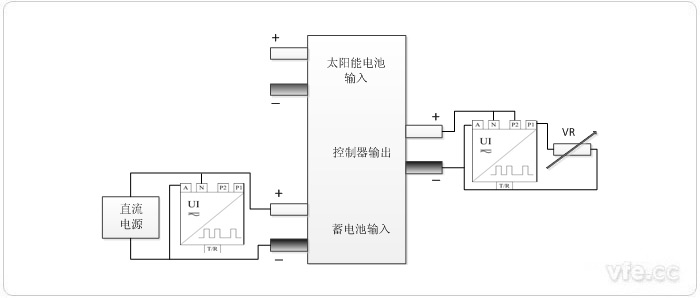

图3 欠压断开(LVD)和复原职能测试

07空载损耗(静态电流)测试

　　测试电路如4，，，，，断开 PV输人和负载输出，，，，，直流电源接在节造器的蓄电池端，，，，，当有关器件不工作时，，，，，丈量节造器的输入电流应切合有关尺度的划定。。。。。。。。

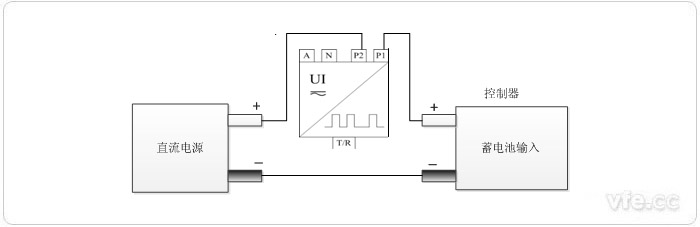

图4 空载损耗(静态电流)测试

08反向放电保唬；；；；げ馐

　　测试电路如图5，，，，，将电流表加在太阳能电池组件的正、负端子之间( 相当于将太阳能电池组件端短路)，，，，，调节接在蓄电池端的直流电源电压，，，，，查抄有无电流流过。。。。。。。。若是没有电流，，，，， 注明拥有反向放电保唬；；；；。。。。。。。。

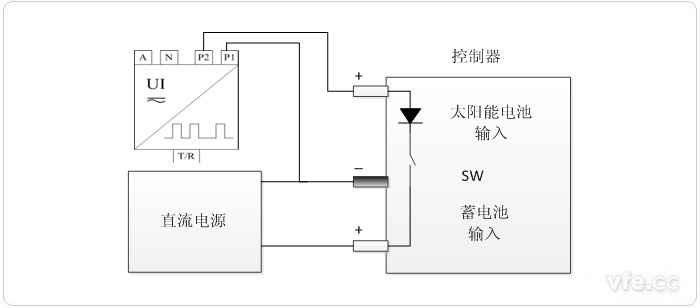

图5 反向放电保唬；；；；げ馐

09脉宽调造型节造器测试

　　测试电路如图6，，，，，用直流稳压电源包办太阳能电池方阵通过节造器给蓄电池充电。。。。。。。。当蓄电池电压靠近充斥点时，，，，，充电电流逐步变。。。。。。。。唬；；；；当蓄电池电压达到充斥值时，，，，，充电电流应靠近于0。。。。。。。。当蓄电池电压由充斥点向降落时，，，，，充电电流该当逐步增大。。。。。。。。

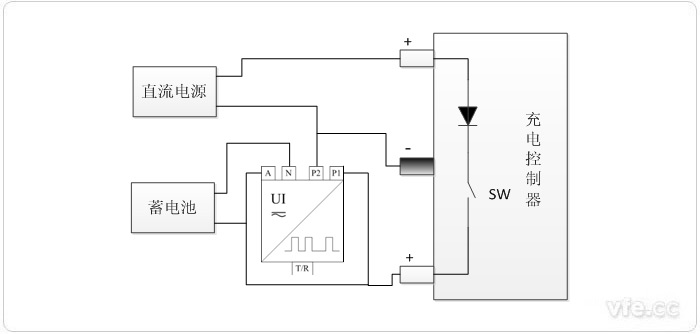

图6 脉宽调造型节造器测试

　　本文中搭建的光伏发电系统是基于微型离网型光伏发电，，，，，重要针对逆变器发展对(输出电压、频率、波形畸变率、效能、功率颠簸、保唬；；；；せ堋⒏涸氐燃丁⒖赵厮鸷摹⑽律)等试验项主张测试。。。。。。。。本光伏发电系统测试平台搭的建可以为产品在新能源利用方面提供一个验证与钻研的环境平台，，，，，但愿能够在光伏测试计量行业能够找到一个利用的切入点，，，，，进而为产品启发光伏发电领域提供技术支持和解决规划。。。。。。。。
