光伏发电是新能源发电的沉要组成部门，，，，，，，，随着国度对光伏产业的大力搀扶，，，，，，，，光伏产业得到了长足的发展。。。。。。。光伏逆变器是光伏发电的主题部件，，，，，，，，是一种用于将直流电转换成互换电的电力调整装置。。。。。。。光伏逆变器输出互换电量馈送电网，，，，，，，，因而，，，，，，，，对其输出电量质量要求很高。。。。。。。

　　为了有效保障光伏逆变器满足利用需要，，，，，，，，我们通常选取一套齐全的光伏逆变器试验平台对其关键技术参数进行测试(如下图所示：光伏逆变器机能指标试验平台组成示意图)。。。。。。。下面本文重要对光伏逆变器关键技术参数及其限造进行具体介绍。。。。。。。

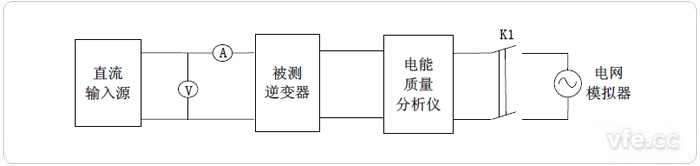

图示：光伏逆变器机能指标试验平台组成示意图

一逆变效能

01额定效能

　　额定效能由丈量数据经以下公式推算：

　　式中：

　　ηR——额定效能(%)；；；；；

　　Po——功率调节器的额定输出功率，，，，，，，，单元为千瓦(KW)；；；；；

　　Pi——功率调节器在额定输出功率时的输入功率，，，，，，，，单元为千瓦(KW)。。。。。。。

　　注：任何辅助的输入功率(KW)，，，，，，，，好比逆变器的节造系统(或门极驱动)应蕴含在公式Pi钟祝。。。。。。

02部门输出效能

　　部门输出效能由丈量数据由一下公式推算：

　　ηpar——部门输出效能(%)；；；；；

　　Pop——功率调节器的部门输出功率，，，，，，，，单元为千瓦(KW)；；；；；

　　Pip——功率调节器在部门输出功率时的输入功率，，，，，，，，单元为千瓦(KW)。。。。。。。

　　注：任何辅助的输入功率(KW)，，，，，，，，好比逆变器的节造系统(或门极驱动)应蕴含在公式Pip钟祝。。。。。。

03能量效能

　　能量效能由丈量数据经一下公式推算：

　　式中：

　　η——能量效能(%)；；；；；

　　We——划定测试期间的输出能量，，，，，，，，单元为千瓦(KWh)；；；；；

　　Wi——划定测试期间的输入能量，，，，，，，，单元为千瓦(KWh)。。。。。。。

　　注1：测试期间和负载状态由用户和造作商协商确定。。。。。。。

　　注2：任何辅助的输入能量(kWh)，，，，，，，，好比逆变器的节造系统(或门极驱动)应蕴含在公式Wi钟祝。。。。。。

　　注3：附录C中说了然可用加权均匀能量效能ηwt包办能量效能。。。。。。。(拜见GB/T20514-2006光伏系统功率调节器效能丈量法式)

　　不含变压器的逆变器最大效能应不低于95%，，，，，，，，含变压器的逆变器最大效能应不低于94%。。。。。。。

二并网电流谐波

　　并网运行时，，，，，，，，逆变器不应造成电网电压颠簸过度畸变或注入电网过度的谐波电流，，，，，，，，以确保对衔接到电网的其他设备不造成不利影响。。。。。。。电流谐波总畸变率限值为5%，，，，，，，，奇次谐波电流含有率限值见下表1，，，，，，，，偶次谐波电流含有率限值见下表2。。。。。。。

奇次谐波次数	含有率限值（%）
3th~9th	4.0
11th~15th	2.0
17th~21th	1.5
23th~33th	0.6
35th以上	0.3

表1：奇次谐波电流含有率限值

偶次谐波次数	含有率限值（%）
2th~10th	1.0
12th~16th	0.5
18th~22th	0.375
24th~34th	0.15
36th以上	0.075

表2：偶次谐波电流含有率限值

　　注：由于电压畸变可能会导致更严沉的电流畸变，，，，，，，，使得谐波测试存在肯定的问题。。。。。。。注入谐波电流不应蕴含任何由未衔接光伏系统的电网上的写波电压畸变引起的谐波电流。。。。。。。满足上述要求的型式检验的逆变器可视为切合前提，，，，，，，，不必要进一步的检验。。。。。。。

三功率因数(PF)

　　式中：

　　Pout——逆变器输出总有功功率；；；；；

　　Qout——逆变器输出总无功功率。。。。。。。

　　注：在供电机构要求下，，，，，，，，用来提供无功功率赔偿的逆变器可超出此限值工作。。。。。。。

四电网电压响应

　　对于单订互换输出220V 逆变器，，，，，，，，当电网电压在额定电压的-15%到+10%领域内变动时，，，，，，，，逆变器应能正常工作。。。。。。。对于三订互换输出380V逆变器，，，，，，，，当电网电压在额定电压10%领域内变动时，，，，，，，，逆变器应能正常工作。。。。。。。若是逆变器互换侧输出电压等级为其他值，，，，，，，，电网电压在GB/T 12325 中对应的电压等级所允许的误差领域内时，，，，，，，，逆变器应能正常工作。。。。。。。

　　逆变器互换输出端电压超出此电压领域时，，，，，，，，允许逆变器堵截向电网供电，，，，，，，，堵截时应发出警示信号。。。。。。。逆变器对异常电压的反映功夫应满足表3的要求。。。。。。。在电网电压复原到允许的电压领域时逆变器应能正常启动运杏祝。。。。。。此要求合用于多相系统中的任何一相。。。。。。。

　　当逆变器输出有功功率大于其额定功率的50%时，，，，，，，，功率因数应不幼于0.98(超前或滞后)，，，，，，，，输出有功功率在20%~50%之间时，，，，，，，，功率因数应不幼于0.95(超前或滞后)。。。。。。。

　　功率因数(PF)按式中推算：

电压a（逆变器互换输出端）	最大跳闸功夫1
V＜50%V标称	0.1s
50%V标称≤＜85%V标称	2.0s
110%V标称＜V＜135%V标称	2.0s
135%V标称≤V	0.05s
a：有效电压

表3：电网电压相应

　　注1：最大跳闸功夫是指异常状态产生到逆变器终场向电网供电的功夫。。。。。。。

　　注2：对于拥有低电压穿越职能的逆变器，，，，，，，，以低电压穿越优先。。。。。。。

五电网频率响应

　　电网频率在额定频率变动时，，，，，，，，逆变器的工作状态应该满足表4的要求。。。。。。。当由于频率响应的问题逆变器切出电网后，，，，，，，，在电网频率复原到允许运行的电网频率时逆变器能沉新启动运杏祝。。。。。。

频率领域	逆变器响应
低于48Hz	逆变器0.2秒内终场运行
48~49.5Hz	逆变器运行10分钟后终场运行
49.5~50.2Hz	逆变器正常运行
50.2~50.5Hz	逆变器运行2分钟后终场运行，，，，，，，，此时处于停运状态的逆变器不得并网
高于50.5Hz	逆变器0.2秒内终场向电网供电，，，，，，，，此时处于停运状态的逆变器不得并网

表4：电网频率相应

01直流分量

　　额定运行时，，，，，，，，逆变器向电网馈送的直流电流分量应不超过其输出电流额定值的0.5%或5mA，，，，，，，，应取两者中较大值。。。。。。。

02电压不平衡度

　　逆变器并网运行时(三相输出)，，，，，，，，引起接入电网的公共衔接点的三相电压不平衡度不超过GB/T15543划定的限值, 公共衔接点的负序电压不平衡杜爪不超过2%，，，，，，，，短时不得超过4%;逆变器引起的负序电压不平衡度不超过1.3%，，，，，，，，短时不超过2.6%。。。。。。。

03噪声

　　额定运行时，，，，，，，，A级逆变器的噪声应不大于70dB，，，，，，，，B级逆变器的噪声应不大于60dB。。。。。。。

---
