一、离网型光伏逆变器试验系统概述
离网型光伏逆变器试验系统由可调直流电源、可调阻性负载和
离网型光伏逆变器测试系统等组成，，，，，，离网型光伏逆变器测试系统由
DH2000-2数字主机、两台DT211B
数字变送器、DM4031四通路温度测试子站、试验上位机及有关上位机软件组成。 。。。。。。。两只DT211B数字变送器别离用于丈量逆变器直流输入和互换输出电量。 。。。。。。。
DM4031四通路温度测试子站用于监督被测离网型光伏逆变器有关部件温度，，，，，，并用于温升试验温度丈量。 。。。。。。。
DT211B数字变送器可正确丈量5V～1280V的交直流电压和0.5A～128A的电流及交直流功率。 。。。。。。。电压、电流测试精度0.1%，，，，，，功率测试精度0.2%。 。。。。。。。
离网型光伏逆变器试验系统凭据《GB/T 20321.1-2006 离网型风能、太阳能发电系统用逆变器 第1部门：技术前提》和《GB/T 20321.2-2006 离网型风能、太阳能发电系统用逆变器 第2部门：试验步骤》而设计。 。。。。。。。浚？？？？陕闶淙氲缪刮12V～440V、输出功率为100VA～50kVA离网型光伏逆变器的试验测试必要。 。。。。。。。
逆变器输入丈量参量重要有：
输入电压（均匀值或有效值）；；；；；
输入电流（均匀值或有效值）；；；；；
输入功率；；；；；
逆变器输出丈量参量重要有：
输出上冲电压；；；；；
输出电压有效值；；；；；
输出电压基波有效值；；；；；
输出电压谐波失真及谐波频谱；；；；；
输出电流有效值；；；；；
输出电流基波有效值；；；；；
输出电流谐波失真及谐波频谱；；；；；
输出频率；；；；；
输出有功功率；；；；；
输出基波功率。 。。。。。。。
二、离网型光伏逆变器测试重点
1、正确限值领域宽
离网型光伏逆变器测试系统既必要测试空载输入电参量，，，，，，又必要丈量满载输入输出电参量，，，，，，还要适应分歧电压等级和功率等级的逆变器的测试必要。 。。。。。。。因而，，，，，，对正确限值电压领域和正确限值电流领域提出了很高的要求。 。。。。。。。
直流侧最低测试电压为12V的85%，，，，，，约10V。 。。。。。。。
直流侧最高测试电压为440V的130%，，，，，，约572V。 。。。。。。。
直流侧最大测试电流约（按50kVA/440V推算）120A。 。。。。。。。
直流侧最幼测试电流可能低至（按12V/100VA，，，，，，效能90%推算）约0.8A。 。。。。。。。
DT数字变送器可在0.5%～100%额定领域内满足标称精度指标，，，，，，DT211B数字变送器可在5～1280V领域内满足标称精度指标，，，，，，可在0.5～128A领域内满足标称精度指标，，，，，，可较好的满足测试必要。 。。。。。。。
2、较宽的测试带宽
离网型光伏逆变器测试系统必要满足正弦波逆变器和方波逆变器的测试必要，，，，，，对要求分析仪必要具备较高的测试带宽。 。。。。。。。
依照50Hz的100次谐波推算，，，，，，至少应满足5kHz的带宽必要。 。。。。。。。传统的电流互感器无法满足测试必要。 。。。。。。。
DT数字变送器电压测试带宽为100kHz，，，，，，电流测试带宽为30kHz，，，，，，能够直接丈量1280V高电压128A大电流，，，，，，无需表接电压传感器和电流传感器，，，，，，能够较好的满足带宽测试必要。 。。。。。。。
3、测试参量多
必要丈量直流电压、直流电流、互换电压、互换电流、有功功率、谐波、频率等参量。 。。。。。。。方波逆变器还要求丈量上冲电压及波形电压（对应梦想方波的峰值电压）。 。。。。。。。通例电参量测试仪通常不能全面满足测试必要。 。。。。。。。
依照尺度划定必要直流电压表、直流电流表、互换有效值电压表、互换有效值电流表、频率计、频谱仪及电子示波器等。 。。。。。。。
离网型光伏逆变器测试系统可全面代替上述所有电参量测试仪。 。。。。。。。
三、离网型光伏逆变器测试道理

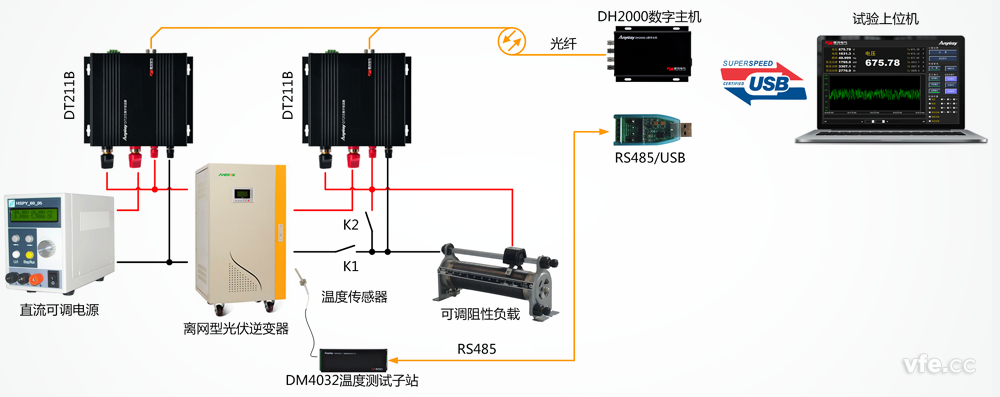

依照《GB/T 20321.2-2006 离网型风能、太阳能发电系统用逆变器 第2部门：试验步骤》的要求，，，，，，离网型光伏逆变器的输出电压、频率、波形、效能、保唬；；；せ堋⒏涸氐燃丁⒖赵厮鸷摹⑽律⒃肷纪刮率匝榫赐1所示道理图进行接线。 。。。。。。。
图．离网型光伏逆变器试验系统
注：直流可调稳压电源应能在离网型光伏逆变器输入电压允许领域之内陆续调整，，，，，，Zf为可调阻性负载。 。。。。。。。
四、离网型光伏逆变器试验步骤
下述所有试验均依照图1所示道理图进行接线。 。。。。。。。试验前通过试验软件设置被测离网型光伏逆变器类型（正弦波或方波）。 。。。。。。。
1、输出波形测定
将直流稳压电源输出电压调整至光伏离网型逆变器输入电压的额定值；；；；；
调整负载电阻使逆变器的输出功率为额定功率；；；；；
点击纪录，，，，，，试验系统将凭据被测离网型光伏逆变器类型自动纪录输出波形参数。 。。。。。。。
2、输出电压和频率测定
在第一步基础上，，，，，，缓慢调整直流稳压电源，，，，，，使其输出电压值在额定电压的85%～120%领域内变动；；；；；
除了85%和120%点之表，，，，，，再均匀取三个点，，，，，，共五个丈量点，，，，，，每个丈量点下点击纪录，，，，，，试验系统将自动陆续纪录4次读数，，，，，，并推算均值。 。。。。。。。
3、效能测定
在第一步基础上，，，，，，点击纪录，，，，，，试验系统将依照尺度要求自动纪录有关参数并运算效能。 。。。。。。。
4、温升试验
在第一步基础上，，，，，，陆续运行2幼时。 。。。。。。。试验系统将全程纪录试验数据，，，，，，并绘造其温度变动趋向曲线，，，，，，试验结束，，，，，，推算温升。 。。。。。。。
5、保唬；；；せ苁匝
在第一步基础上，，，，，，关合短路开关K2，，，，，，试验系统将凭据被测电流自动推算保唬；；；ぷ魑Ψ。 。。。。。。。
6、负载等级试验
在第一步基础上，，，，，，调节逆变器输出电流为额定值，，，，，，陆续运行8幼时。 。。。。。。。试验系统将全程纪录试验数据，，，，，，凭据纪录数据自动判断正常与否。 。。。。。。。
7、空载损耗试验
在第一步基础上，，，，，，断开开关K1，，，，，，此时试验系统显示的输入功率就是离网型光伏逆变器的空载损耗，，，，，，点击纪录，，，，，，试验系统将自动纪录空载损耗。 。。。。。。。
