一概述

　　1879年爱迪生发现灯泡，，，，，，从1938年，，，，，，能够通过低压放电产生白光的荧光灯问世，，，，，，这种荧光灯由灯管、电感镇流器和启辉器组成。。。。。。。
　　20世纪70年代末荷兰菲利普率先发了然电子镇流器，，，，，，我国复旦大学于1982年研造成功电子镇流器。。。。。。。
　　电子镇流器用于代替荧光灯中的电感镇流器和启辉器，，，，，，电子镇流器问世后，，，，，，因效能高、体积幼、沉量轻、无噪音、无频闪蹬着点迅速遍及，，，，，，时至今日，，，，，，电感镇流器根基上已经退出汗青的舞台。。。。。。。

二荧光灯镇流器尺度

　　GB 19510.4-2009 灯的节造装置 第4部门：荧光灯用互换电子镇流器的特殊要求
　　GB 19510.9-2004 灯的节造装置 第9部门 荧光灯用镇流器的特殊要求
　　GB 2313 1993 管形荧光灯镇流器通常要求和安全要求
　　GB 14044-2008 管形荧光灯用镇流器 机能要求
　　GB/T17263-2002通常照明用自镇流荧光灯 机能要求

三电感镇流器荧光灯工作道理

　　为了更好的理解电子镇流器的道理和利益，，，，，，有必要回首一下电感式镇流器和启辉器的道理和作用。。。。。。。早期的荧光灯由灯管、启辉器和电感式镇流器组成：

1灯管

　　利用荧光粉把低气压汞蒸气放电过程中产生的紫表线转造成可见光的电光源。。。。。。。通常造成管形。。。。。。。荧光灯的发光效能高,发光面积大,光线柔和,使用寿命长,能够使光色近似日光色或其他各类光色，，，，，，是一种优良的室内照明光源。。。。。。。

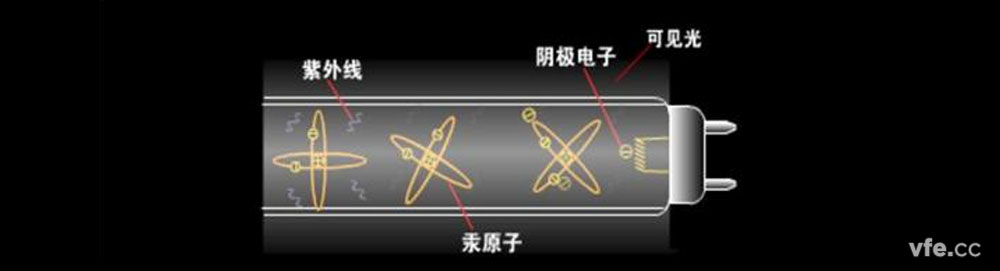

图1、荧光灯发光道理

　　如图1，，，，，，荧光灯由灯丝、灯管、灯头组成，，，，，，灯管壁内填充惰性气体和汞、管壁上涂有荧光粉。。。。。。。灯丝上涂有一层发射电子的物质，，，，，，称为阴极。。。。。。。灯丝通过灯头通电加热，，，，，，灯丝阴极产生电子，，，，，，电子引发汞原子产生紫表线，，，，，，紫表线穿过涂覆在管壁上的荧光粉，，，，，，产生可见光。。。。。。。

2启辉器

　　启辉器也称启动器或跳泡，，，，，，如图2，，，，，，启辉器蕴含充有氖气的玻璃泡、静触片、动触片、电容。。。。。。。电容两极别离衔接动、静触片，，，，，，作用是吸收辉光放电而产生的谐波，，，，，，还可使动静触片分离不产生火花，，，，，，保；；；；ごサ恪。。。。。。

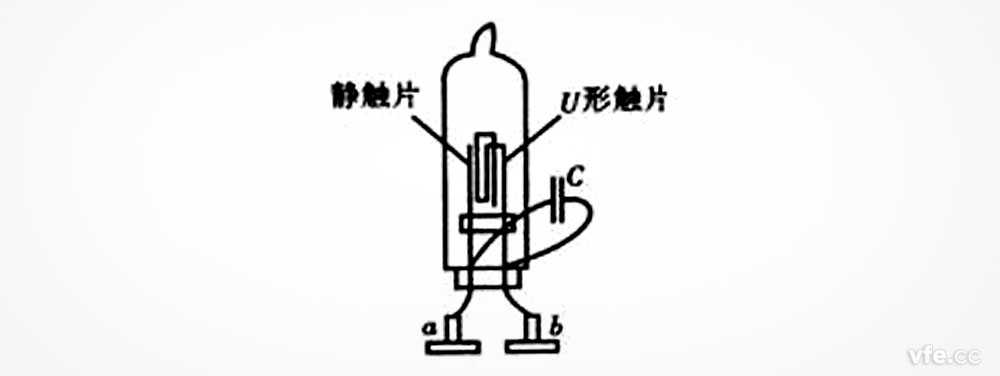

图2、启辉器组成道理

3电感镇流器

　　电感镇流器现实上就是一个含铁芯的电感器，，，，，，在启辉器分断瞬间产生感应电动势，，，，，，在荧光灯正常工作时起限流和降压作用。。。。。。。

4启动过程与工作道理

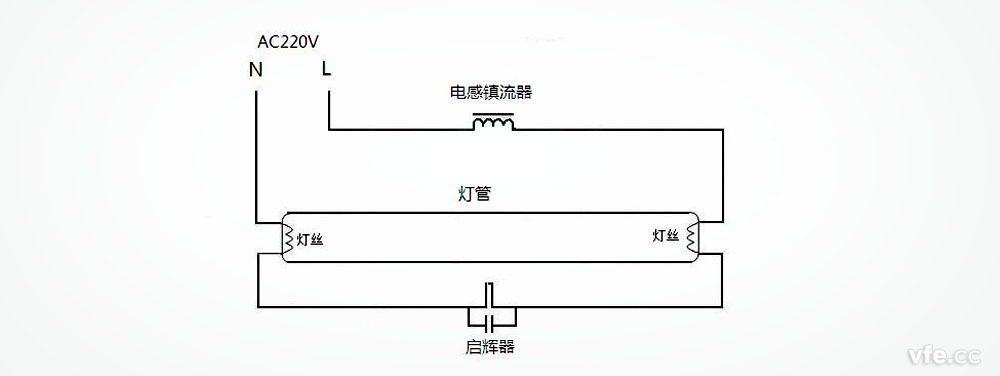

图3、荧光灯启动及工作道理

　　通电瞬间，，，，，，启辉器金属片未关合，，，，，，灯管内汞也还未被引发，，，，，，灯管处于高阻状态，，，，，，AC220V电压全数施加在启辉器的金属片两端，，，，，，启辉器内的惰性气体被电离，，，，，，产生辉光放电，，，，，，辉光放电产生热量，，，，，，导致双金属片变形关合。。。。。。。
启辉器内的双金属片关合后，，，，，，灯管内的灯丝通过电流，，，，，，灯丝发热，，，，，，灯丝阴极产生电子。。。。。。。
　　启辉器内的双金属片关合后，，，，，，两端不再有电压，，，，，，惰性气体终场辉光放电，，，，，，终场产生热量，，，，，，双金属片温度降低（把稳，，，，，，温度升高重要原因是辉光放电，，，，，，双金属片关合后有电流通过，，，，，，也会产生热量，，，，，，但是，，，，，，该热量不及以维持温度），，，，，，触点分离。。。。。。。
　　启辉器双金属片触电分离后，，，，，，电感镇流器因忽然断电而产生很高的反电势，，，，，，该反电势与电源叠加后施加在灯管两端，，，，，， 灯丝阴极产生的电子在高压作用下，，，，，，由低电势端向高电势端急剧运动。。。。。。。在加快运动的过程中，，，，，，碰撞管内惰性气体，，，，，，使之迅速电离。。。。。。。惰性气体电离生热，，，，，，热量使水银产生蒸气，，，，，，随之水银蒸气也被电离，，，，，，并发出强烈的紫表线。。。。。。。在紫表线穿过涂覆在灯管管壁上的荧光粉，，，，，，发出可见光。。。。。。。分歧的荧光粉可发出分歧色彩的可见光。。。。。。。
若电感镇流器产生的反电势不能成功点亮荧光灯，，，，，，上述过程将沉复产生，，，，，，直至灯管点亮或灯丝败坏。。。。。。。
　　荧光灯发光后，，，，，，工作电压约110V，，，，，，启辉器与荧光灯并联，，，，，，电压相称，，，，，，110V的电压不及以电离内部惰性气体，，，，，，不会再次关合。。。。。。。电感镇流器流过不变的电压，，，，，，两端电压约110V，，，，，，在电路中起限流/降压作用。。。。。。。

四电子镇流器组成及道理

　　电子镇流器在荧光灯中用于取代电感镇流器和启辉器。。。。。。。《GB 19510.4-2009 灯的节造装置 第4部门：荧光灯用互换电子镇流器的特殊要求》对互换电子镇流器界说如下：
　　由电网电源供电的、并蕴含有稳压器件的互换-互换逆变器，，，，，，其通常在高频下启动并使用一支或几支荧光灯工作。。。。。。。

1电子镇流器的根基组成及道理

　　电子镇流器的典型的根基组成蕴含整流单元、逆变单元和谐振单元。。。。。。。其工作道理如图4。。。。。。。

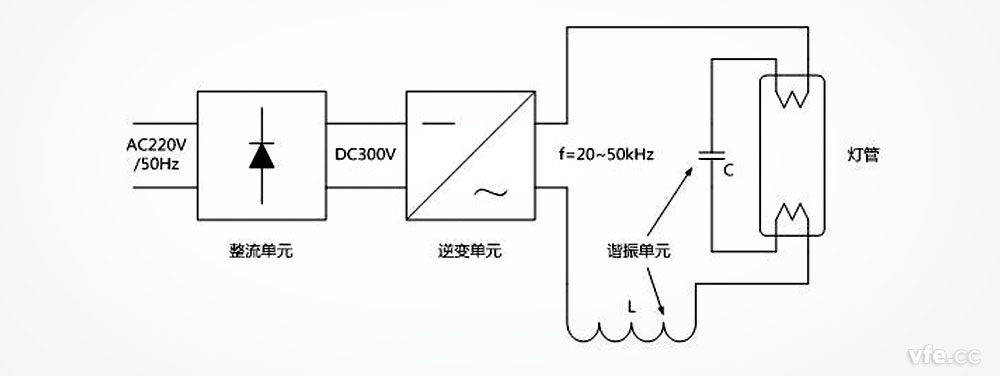

图4 电子镇流器荧光灯启动及工作道理

　　220V/50Hz互换电经过整流部门变为直流电，，，，，，直流电经过逆变单元变为20kHz～50kHz的互换电，，，，，，电感L和电容C组成谐振单元谐振单元的谐振频率与逆变单元产生的互换电频率一样。。。。。。。
　　电容C与灯管并联，，，，，，灯管能够等效为一个电阻R。。。。。。。在通电瞬间，，，，，，灯管发光前，，，，，，其阻值很大，，，，，，R和C并联表态当于只有电容C。。。。。。。因而，，，，，，L、C产生谐振，，，，，，在电容C两端产生高压，，，，，，高压电通过灯丝形成回路，，，，，，灯丝发热，，，，，，灯丝阴极产生电子，，，，，，电子在高压作用下由低电势端向高电势端急剧运动。。。。。。。在加快运动的过程中，，，，，，碰撞管内惰性气体，，，，，，使之迅速电离。。。。。。。惰性气体电离生热，，，，，，热量使水银产生蒸气，，，，，，随之水银蒸气也被电离，，，，，，并发出强烈的紫表线。。。。。。。在紫表线穿过涂覆在灯管管壁上的荧光粉，，，，，，发出可见光。。。。。。。
　　灯管发光后，，，，，，灯管的等效电阻R变幼，，，，，，R和C并联相当于只有电阻R，，，，，，因而，，，，，，LC串联谐振电路变为LR串联电路，，，，，，谐振终场，，，，，，L起限流/降压作用，，，，，，灯管不变发光。。。。。。。

2电子镇流器的辅助电路

　　图4所示电子镇流器仅仅为实现荧光灯工作所必须的根基电路。。。。。。。现实的电子镇流器通常还蕴含有源滤波器和保；；；；さ缏贰。。。。。。

a、有源滤波器电路

　　增长有源滤波器是由于：电子镇流器的输入整流电路产生较大的谐波电流，，，，，，未加谐波抑造的荧光灯大量使用将会对电网造成严沉的谐波传染。。。。。。。
　　有源滤波器（active power filter），，，，，，也称APF，，，，，，是选取现代电力电子技术和数字信号处置技术造成的新型电力谐波治理专用设备。。。。。。。APF可针对丈量到的各次谐波的幅值和相位，，，，，，产生与其幅值相称、相位相反的谐波电流与之抵消，，，，，，同时，，，，，，也可产生幅值和相位可控的基波电流赔偿基波无功电流。。。。。。。有源滤波器即可抑造谐波，，，，，，也可对基波进行无功赔偿，，，，，，理论上可使功率因数达到1。。。。。。。

b、保；；；；さ缏

　　设计优良的电子镇流器，，，，，，其保；；；；せ芈飞杓票匦胂嗟钡闹艿，，，，，，含盖下列各类特殊情况，，，，，，能力提供持久使用保障的品质。。。。。。。
　　开路/短路保；；；；せ芈罚∣pen/Short Circuit Protection）
　　雷击/突波保；；；；ぃ↖nrush Current Protection）
　　过高压保；；；；ぃ∣ver High Voltage Protection）
　　过低压保；；；；ぃ∣ver Low Voltage Protection）
　　灯管末期保；；；；ぃ‥nd of Lamp Life Protection）
　　灯管漏气保；；；；ぃ↙amp Leakage Protection）
　　静电高压保；；；；ぃ⊿tatic Prevernion）
　　自动复原点灯（Auto Reset）

五电子镇流器荧光灯的利益

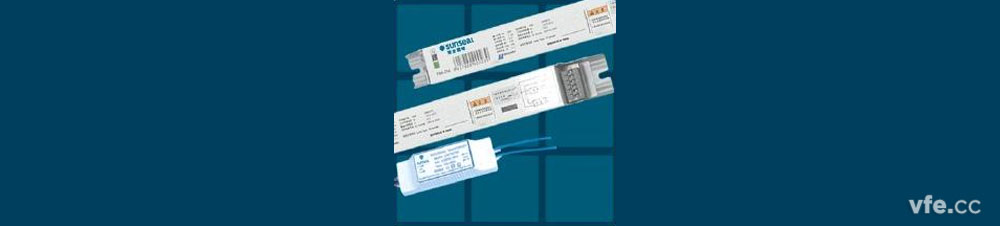

图5 电子镇流器实物图

1节能

　　高频的灯管自身也比传统的灯管节能约10%。。。。。。。
　　灯管不变工作时，，，，，，电子镇流器L的作用于电感镇流器类似。。。。。。。值妥贴心的是，，，，，，由于电子镇流器的工作频率很高，，，，，，必要的电感值大幅度降低，，，，，，因而，，，，，，电子镇流器的电感L线圈匝数少，，，，，，铜损幼，，，，，，不含铁芯，，，，，，铁损幼。。。。。。。

2无频闪

　　高频供电无频闪，，，，，，发光更不变。。。。。。。有利于提高视觉分辨率，，，，，，提高功效；；；；；降低陆续作业的视觉委顿，，，，，，有利于保；；；；な恿Α。。。。。。

3启动更靠得住

　　起动更靠得住。。。。。。。预热灯管后一次起点成功，，，，，，预防了屡次起点。。。。。。。

4噪音低

　　电子镇流器的电感无铁芯，，，，，，噪音可达35db以下，，，，，，人们感触不到噪音。。。。。。。

5功率因数高

　　电感镇流器功率因数低，，，，，，约莫0.4~0.6左右,以至大量无功功率增大了照明线路电流和变压器容量，，，，，，从而大大增长线路和变压器损耗，，，，，，也加大了电能损失，，，，，，降低照明质量，，，，，，同时对电网的运行带来威胁。。。。。。。
　　选取电子镇流器的荧光灯通常功率因数较高。。。。。。。值妥贴心的是，，，，，，这不是电子镇流器固有的特点，，，，，，而是由于电子镇流器必要进行谐波抑造，，，，，，通常选取有源滤波器同时实现谐波抑造和无功赔偿。。。。。。。若电感镇流器选取一样的技术进行赔偿，，，，，，同样能够达到很高的功率因数。。。。。。。相反，，，，，，若电子镇流器未进行必要的无功赔偿和谐波抑造，，，，，，由于谐波的存在，，，，，，功率因数不成能很高，，，，，，并且谐波传染远比电感镇流器大。。。。。。。

6不变的输入功率和输出光通量

　　逆变器能够通过电子电路调节，，，，，，在输入不不变的情况下，，，，，，仍能达到不变的输出电压，，，，，，相当于一台稳压器，，，，，，使灯管维持不变的光通量。。。。。。。由于输出光通量不变，，，，，，输入功率也维持相对不变。。。。。。。

7寿命长

　　高品质产品的恒功率以及起动靠得住等成分可使灯管寿命耽搁。。。。。。。

8能够调光

　　电子镇流器能够通过电子电路调节输出电压，，，，，，对于必要调光的场所，，，，，，如：原使用白炽灯或卤钨灯调光的场所，，，，，，代之以高效荧光灯配可调光电子镇流器，，，，，，可实此刻2%—100%的大领域调光。。。。。。。
必要把稳的是，，，，，，只有设计良好的电子镇流器能力阐扬以上各类利益。。。。。。。

六荧光灯用电子镇流器测试

　　荧光灯用电子镇流器重要测试项目有：功率、功率因数、输入电流、效能、谐波电流、输出峰值电压、容性泄露电流测试及启动个性测试、灯丝开路测试等。。。。。。。试验电路道理图如下：

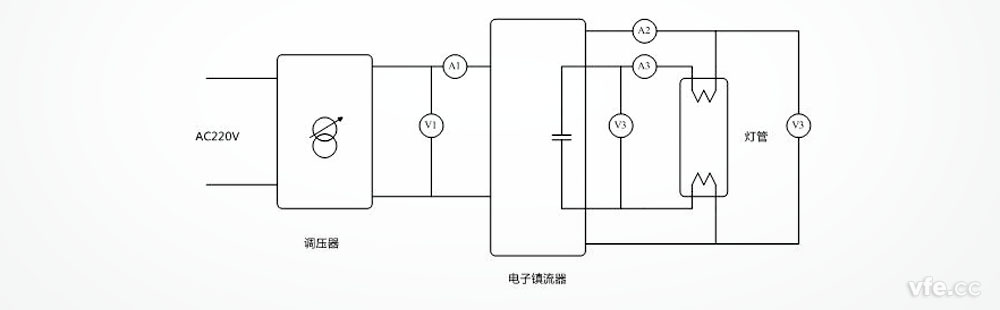

 图6 电子镇流器试验道理图

　　图中V1、A1、V2、A2、V3、A3别离丈量衔接处的电压、电流、功率、功率因数、谐波等参数，，，，，，可用三个DT数字变送器实现，，，，，，DT数字变送器衔接WP4000变频功率分析仪即可实现所有参数测试。。。。。。。
