一总谐波失真界说

　　总谐波失真(THD)指原有频率的各类倍频的有害滋扰。。。。。。。。放大1kHZ的频率信号时会产生2kHZ的2次谐波和3kHZ及很多更高次的谐波，，，，，，理论上此数值越幼，，，，，，失真度越低。。。。。。。。 由于放大器不够梦想，，，，，，输出的信号除了蕴含放大了的输入成分之表，，，，，，还新添了一些原信号的2倍、3倍、4倍……甚至更高倍的频率成分(谐波)，，，，，，以至输出波形走样。。。。。。。。这种因谐波引起的失真叫做谐波失真。。。。。。。。

二总谐波失真推算

　　关于THD的推算公式，，，，，，分歧尺度的界说略有分歧。。。。。。。。

　　1、《GBT--17626.7-2008电磁兼容 试验和丈量技术 供电系统及所连设备谐波、谐间波的丈量和丈量仪器导则》中，，，，，，对THD的界说如下：

　　符号G暗示谐波分量的有效值，，，，，，它将按要求在暗示电流时被I包办，，，，，，在暗示电压时被U包办，，，，，，H的值在与限杜仔关的每一个尺度中给出。。。。。。。。依照上述界说，，，，，，THD不蕴含间谐波，，，，，，并且，，，，，，有一固定的谐波上限。。。。。。。。

　　2、《GB/T12668.2-2002调速电气传动系统 通常要求 低压互换变频电气传动系统额定值的划定》对THD界说如下：

　　上式中，，，，，，Q为总有效值，，，，，，Q1为基波有效值，，，，，，可代表电压或电流，，，，，，依照上述界说，，，，，，THD蕴含间谐波和直流分量。。。。。。。。

　　WP4000变频功率分析仪选取就是这种推算步骤。。。。。。。。

　　THD：不大于某特定阶数H的所有谐波分量有效值Gn与基波分量有效值G1比值的方和根；；；；；；；；

三总谐波失真分类

　　由于丈量失真度的现行步骤是单一的正弦波，，，，，，不能反映出放大器的全貌。。。。。。。。现实的音乐信号是各类速度分歧的复合波，，，，，，其中蕴含速度转换、瞬态响应等动态指标。。。。。。。。故高质量的放大器有时还注明互调失真、瞬态失真、瞬态互调失真等参数。。。。。。。。

　　(l)互调失真(IMD)：将互调失真仪输出的125Hz与lkHz的简谐信号合成波，，，，，，按4：1的幅值输入到被丈量的放大器 中，，，，，，从额定负载上测出互调失真系数。。。。。。。。

　　(2)瞬态失真(TIM)：将方波信号输入到放大器后，，，，，，其输出波形包络的维持能力来表白。。。。。。。。如放大器的转换速度不够，，，，，，则方波信号即会产生变形，，，，，，而产生瞬态失真。。。。。。。。重要反映在急剧的音乐突变信号中，，，，，，如进攻涝祺、钢琴、木琴等，，，，，，如瞬态失真大，，，，，，则清脆的乐音将变得费解不清。。。。。。。。

　　(3)瞬态互调失真：将3.15kHz的方波信号与15kHz的正弦波信号按峰值振幅比4：1混合，，，，，，经放大器后，，，，，，新增长全数互调失真的产品有效值与原来正弦振幅的百分比。。。。。。。。如放大器选取深度大回环负反馈，，，，，，瞬态互调失真通常较大，，，，，，具体反映出声音呆滞、生硬、无临场感;反之，，，，，，则声音圆滑、细腻、天然。。。。。。。。

四总谐波失真丈量与运算

　　从总谐波失真的推算公式可知，，，，，，总谐波失真的数值与谐波次数的上限值H亲昵有关。。。。。。。。通常的谐波丈量设备如谐波分析仪等，，，，，，大多合用于电网谐波丈量，，，，，，其上限值通常在40次以内。。。。。。。。

　　对于变频器等蕴含较高次谐波的谐波发射设备，，，，，，丈量总谐波失真必要选取能够丈量更高次谐波的专用谐波设备如：变频功率分析仪。。。。。。。。此表，，，，，，对于高电压、大电流系统，，，，，，还需把稳所用的传感器拥有必要的带宽如：变频功率传感器。。。。。。。。

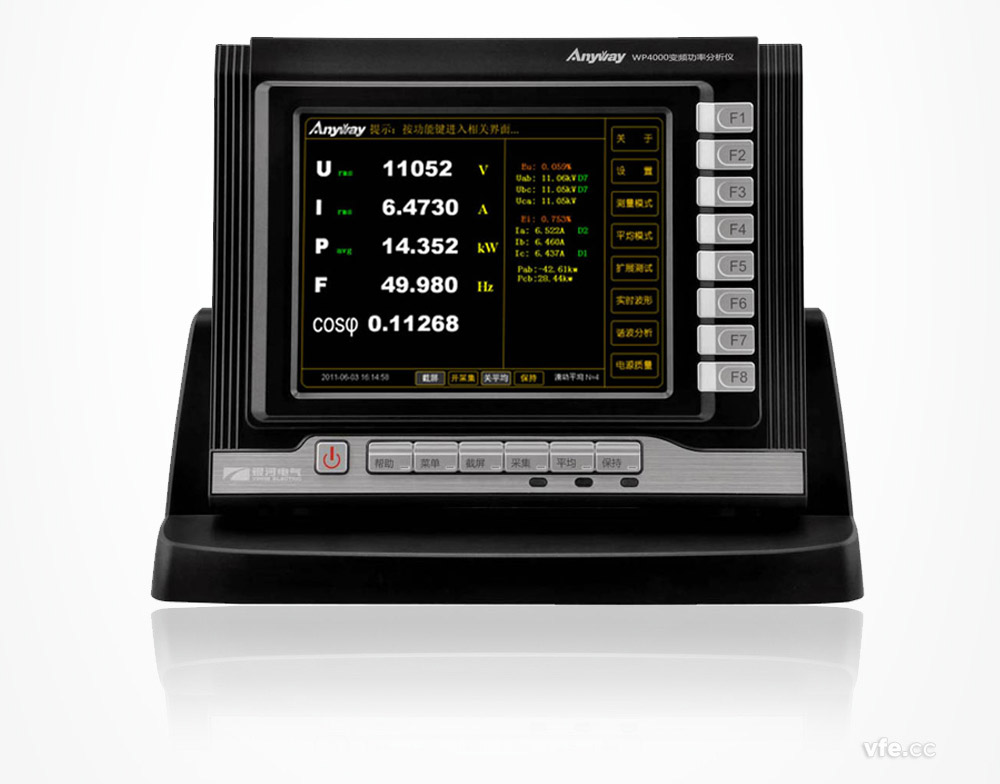

用于总谐波失真丈量的WP4000变频功率分析仪

---
