电阻、电赣注反电动势均是三相永磁同步电机关注的沉要特点参数，，，，，，，本套电阻、电赣注反电动势测试解决规划重要由被试电机信号源、装置台架、拖动电机、扭矩转速测试设备、耦合工装、丈量及分析系统组成，，，，，，，下面本文就对永磁同步电机电阻、电赣注反电动势测试解决规划参考凭据、系统组成、测试操作等方面进行介绍。。。。。。

一尺度及设计凭据

　　● GB/T 21418 永磁无刷电动机系统通用技术前提

　　● GB/T 14817 永磁式直流伺服电动机通用技术前提

　　● GB/T 7345 节造电机根基技术要求

　　● GB/T 13958 无直流励磁绕组同步电动机试验步骤

　　● GB/T 22669 三相永磁同步电动机试验步骤

　　定子电感：电动机静止时的定子绕组两端的电赣祝。。。。。

　　定子电阻：在20℃下电动机每相绕组的直流电阻。。。。。。

　　反电动势系数：在划定前提下，，，，，，，电动机绕组开路时，，，，，，，单元转速在电枢绕组中所产生的线感应电动势值。。。。。。

二永磁同步电机电阻、电赣注反电动势测试解决规划

01永磁同步电机电阻、电赣注反电动势测试系统拓扑图

图示：永磁同步电机电阻、电赣注反电动势测试系统拓扑图

02永磁同步电机电阻、电赣注反电动势测试系统组成描述

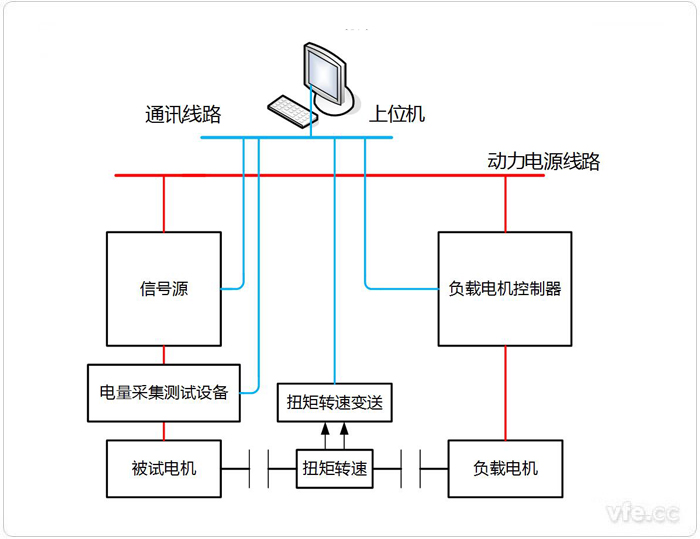

　　如永磁同步电机电阻、电赣注反电动势测试系统组成拓扑图所示，，，，，，，测试平台重要由定造信号源、电量采集测试设备、被试电机、扭矩转速传感器、扭矩转速变送器、负载电机、负载电机节造器、上位机、夹具固定工装、节造通讯线路、装置平台等部门组成。。。。。。

　　定造信号源：为被试电机电阻、电感测试提供信号源——输出直流实现电阻测试/输出1000Hz频率互换实现电感测试；；；；；

　　电量采集测试设备：实现被试电机有关电压、电流、频率、功率等参数测试；；；；；

　　被试电机：用户提供；；；；；

　　扭矩转速传感器：用于测试被试电机输出扭矩转速；；；；；

　　扭矩转速变送器：用于将扭矩转速传感器输出信号变送为上位机可接受信号；；；；；

　　负载电机：作为负载设备，，，，，，，施加设定负载扭矩/转速，，，，，，，实现有关试验项目；；；；；

　　负载电机节造器：给出节造信号，，，，，，，节造负载电机作为；；；；；

　　上位机：节造整个试验流程，，，，，，，实现试验，，，，，，，输出试验了局；；；；；

　　夹具固定工装、节造通讯线路、装置平台等部门为辅助部门，，，，，，，共同组成测试平台，，，，，，，实现检测试验项目。。。。。。

03永磁同步电机电阻、电赣注反电动势测试系统

　　电阻测试

　　试验时，，，，，，，将电压不变、容量足够的信号源直流直接衔接在被试电机绕组出线端上，，，，，，，施加的电流不超过绕组额定电流的10%，，，，，，，通电的功夫不超过1min。。。。。。在电参量丈量仪表批示不变后，，，，，，，同时读取并纪录电流及电压值，，，，，，，将电流和电压换算为电阻值，，，，，，，并且折算到20℃时的定子线电阻。。。。。。

　　电感测试

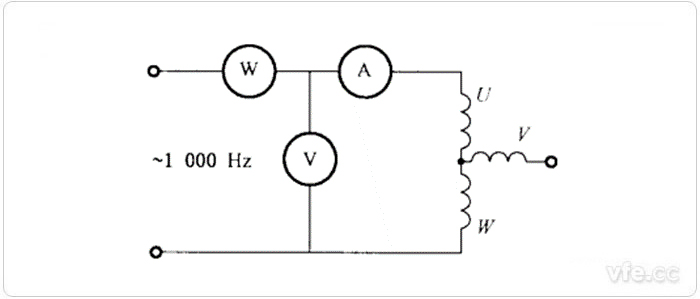

　　如图所示，，，，，，，被试电机定子绕组两端加以1000Hz的正弦互换电源，，，，，，，调整电压，，，，，，，使电流达到产品专用技术前提划定的数值，，，，，，，丈量有功功率，，，，，，，缓慢地震弹转子，，，，，，，别离找出最大电感值和最幼电感值的地位，，，，，，，按下式推算出每两相线间最大电感值Lmax和最幼电感值Lmin，，，，，，，并顺次求出均匀电感值Lav。。。。。。

　　式中：

　　U——绕组两端施加的电压；；；；；

　　P——实测有功功率；；；；；

　　I——实测电流；；；；；

　　L——线间电赣祝。。。。。

　　反电动势测试

　　试验时，，，，，，，用负载拖动电机与被试电机用联轴器衔接。。。。。。原动机拖动被试电机在同步转速下作为空载发电机运行，，，，，，，纪录观测其波形;同时辰别丈量被试电机的三个出线端感应电压，，，，，，，取其均匀值作为线反电动势U，，，，，，，用下式推算反电动势常数。。。。。。

　　Ke=U/(2π/60)n

　　式中：

　　Ke——反电动势常数；；；；；

　　U——电机线反电动势，，，，，，，正弦波驱动电机用线反电动势有效值，，，，，，，方波驱动电机用线反电动势幅值；；；；；

　　N——被测点转速。。。。。。

---
